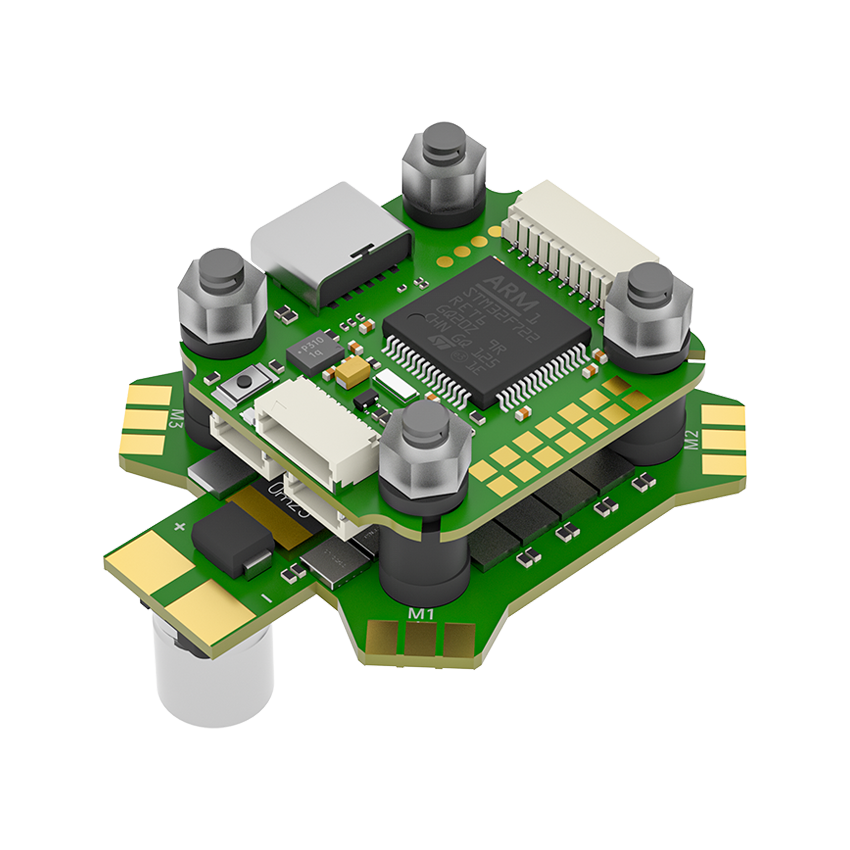

iFlight BLITZ Mini F7 + E55S BLS Stack

Der Blitz Mini F7 E55 ist eine Kombination aus Flugregler und ESCs. Dank des F7 Prozessors und des besonders leistungsstarken 55A ESC ist er für 5" Freestyle- oder Renndrohnen geeignet, die mit 3-6S Akkus betrieben werden.

Die Flugsteuerung basiert auf dem F722 Prozessor in Kombination mit dem ICM42688 Kreisel. Zur Höhenmessung ist ein DPS310 Barometer auf der Platine integriert. Es gibt I2C Pads, so dass ein Kompass angeschlossen werden kann. Es gibt 8MB Speicher für die Blackbox. Auf der Platine befindet sich ein Anschluss für die DJI FPV/DJI O3 Einheit. Es gibt aber auch einen OSD-Chip für klassisches analoges Video.

Die ESCs verwenden die BlHeli_S-Firmware. Der ESC enthält auch einen Stromsensor. Sein Hauptvorteil sind die leistungsstarken MOSFETs, die einen Strom von bis zu 55A (60A kurzzeitig) unterstützen.

Wiring diagram
