iFlight BLITZ Wing H743

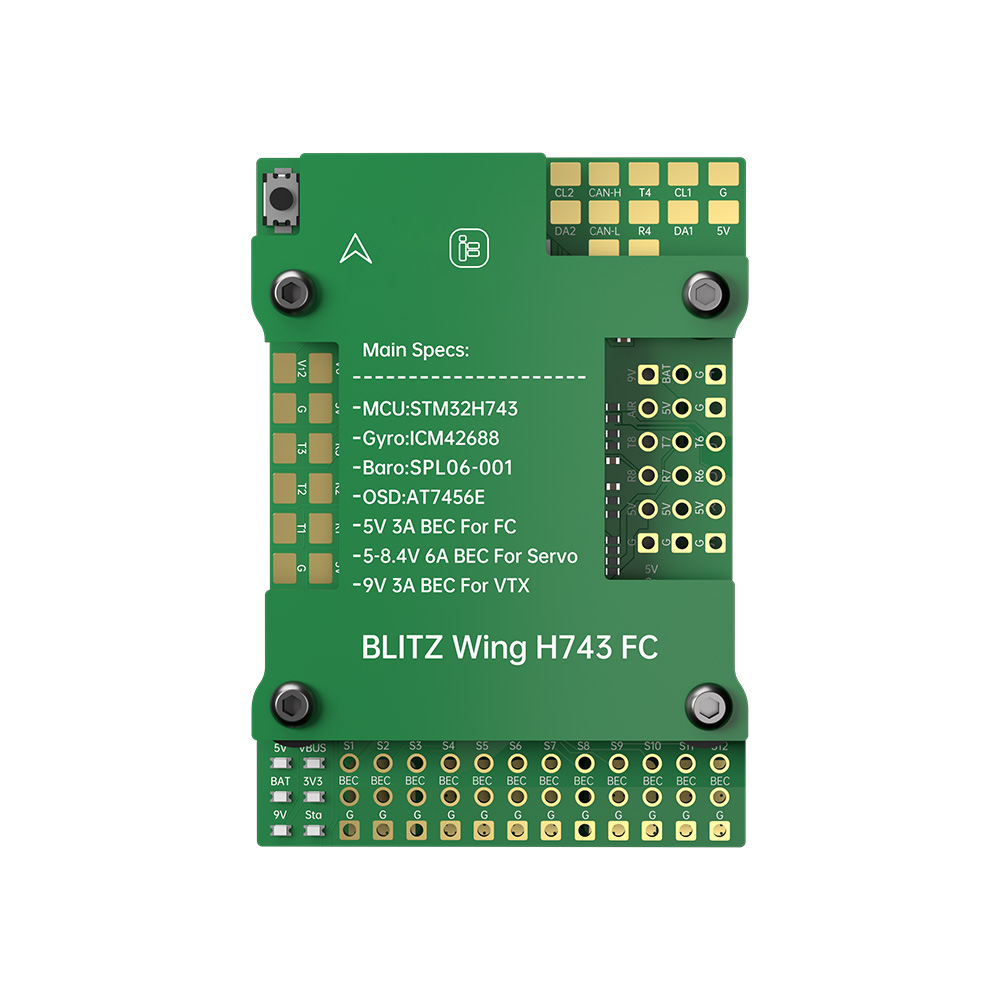

iFlight BLITZ Wing H743 ist eine Flugsteuerung, die für Luftfahrzeuge und fliegende Flügel konzipiert wurde und besteht physisch aus drei Platinen — der Flugsteuerung, PDB für die Stromverteilung und einem Schutzdeckel. Die Platine unterstützt die Firmware INAV und Ardupilot. Die Stromversorgung kann von 2–8S LiPo Akkus (7–36V) erfolgen.

Im Herzen der Flugsteuerung befindet sich der STM32H743 Prozessor mit ICM-42688-P Gyroskop und SPL06-003 Barometer zur Höhenmessung. Die Platine verfügt über einen microSD-Kartensteckplatz zum Speichern von Blackbox Protokollen oder Kartendaten. Die Platine kann sowohl mit digitaler als auch mit analoger Videoübertragung verwendet werden. Für die analoge Übertragung steht ein OSD-Chip AT7456E zur Verfügung, um Telemetriedaten im Video anzuzeigen, sowie zwei schaltbare Eingänge für analoge Kameras.

Um GPS, Telemetrie, Sensoren und anderes Zubehör anzuschließen, stehen 8 UARTs zur Verfügung. Die Platine ermöglicht auch den Anschluss eines externen Geschwindigkeitssensors, der die Geschwindigkeitsberechnung für Starrflügler und fliegende Flügel verbessert. Die Verbindung erfolgt über eine Kombination aus Steckern und einer Pin-Leiste.

Die PDB-Platine verwaltet die Stromverteilung der gesamten Baugruppe. Fünf Gruppen von Lötpads für Regler sorgen für die Stromverteilung an die Motoren, selbst bei Mehrmotor-Konfigurationen. Sie umfasst ein 5V@2.5A BEC zur Stromversorgung der Flugsteuerung und des Empfängers, ein 9V@2.5A BEC für den Videoübertrager oder andere Elektronik und ein einstellbares 5/7.4/8.4V@6A Servo-BEC — die Spannungswahl unterstützt Standard-5V-Servos sowie stärkere Servos, die 7.4 oder 8.4V benötigen, ohne einen externen Konverter zu benötigen. Der integrierte Stromsensor deckt einen Bereich von 0–176A ab (dauerhaft 100A, Spitzenwert 160A).

Das Bohrungsmuster beträgt 30.5×30.5mm, das Gesamtgewicht der Baugruppe beträgt 35g.
