iFlight Mach R5 Ultra Trainer

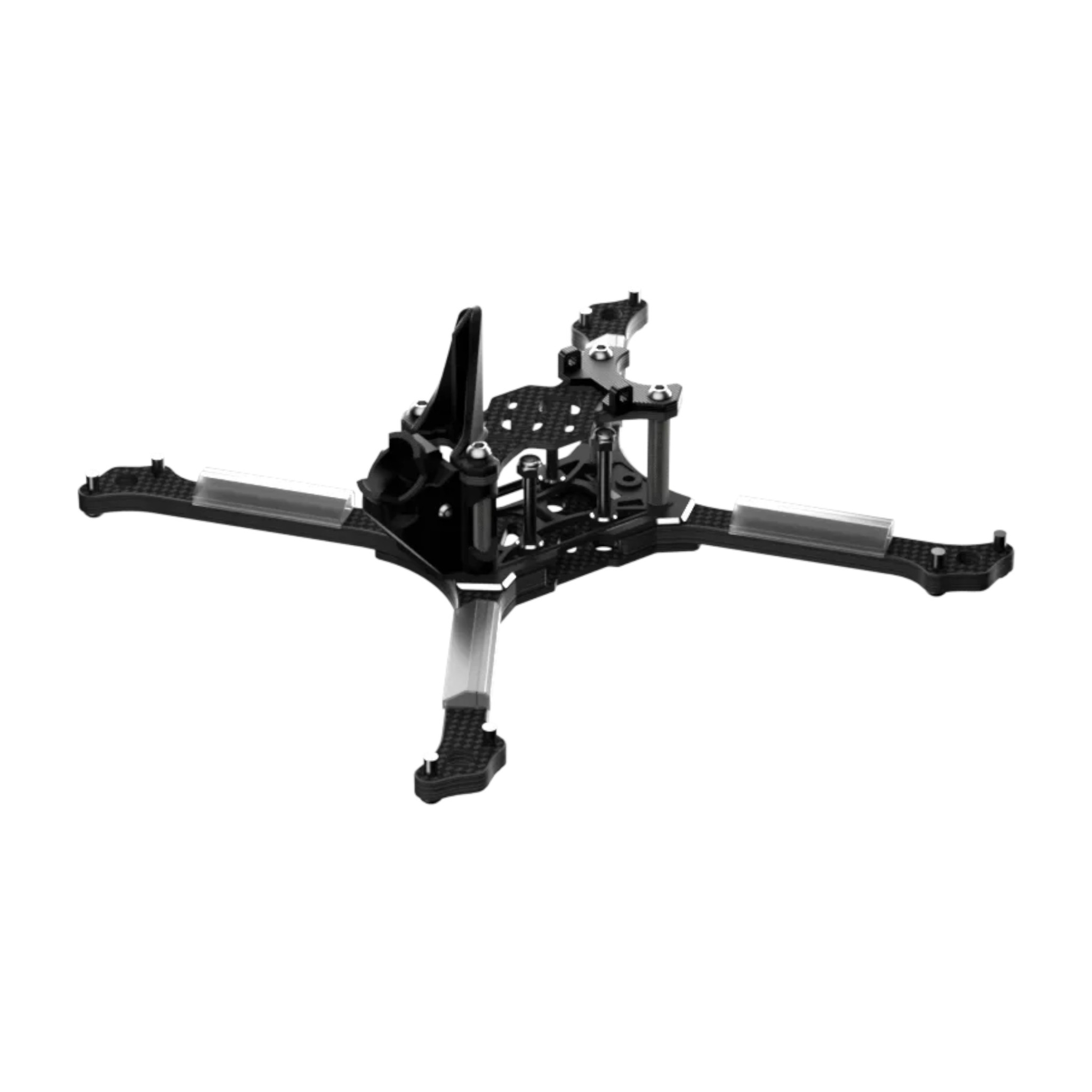

iFlight Mach R5 Ultra Trainer ist ein 5"-Rennrahmen mit einem diagonalen Motorabstand von 190 mm. Auf demselben Rahmen basiert der komplette iFlight Mach R5 Ultra Trainer 6S Drohne. Der Rahmen selbst wiegt 73 g und eignet sich daher für einen leichten und schnellen Rennaufbau.

Der Rahmen verfügt über eine kompakte X-Geometrie und Abmessungen von 157x148x33 mm. Er hat vier separate Arme aus 5 mm Carbon, die zwischen der unteren und mittleren Platte eingespannt sind. Nach einem Absturz muss daher nur der beschädigte Arm ausgetauscht werden. Die obere und untere Platte sind 2 mm dick. Für Motoren stehen 16x16 mm (M3)-Montagebohrungen zur Verfügung.

In der Mitte des Rahmens befindet sich Platz für einen Stack mit einem Lochabstand von 20x20 mm (M3). Für Flight Controller, ESC und VTX steht eine Höhe von bis zu 22 mm zur Verfügung. Der Hersteller gibt Kompatibilität mit analogen Sendern wie dem BLITZ Mini Force 600 mW und BLITZ Race 25 mW sowie mit dem digitalen HDZero Race V3 an. Der Rahmen ist somit für analoge Bildübertragung oder das HDZero-System ausgelegt, das Rennpiloten wegen der niedrigen Latenz bevorzugen.

Eine FPV-Kamera mit einer Breite von 14 mm (Nano) wird in einer TPU-Halterung an der Vorderseite des Rahmens verschraubt, die sie bei Stößen schützt.
