iSDT BG-8S Tester und Balancer 1-8S

BG-8S ist ein multifunktionales Messgerät zur Prüfung des Zustands von Akkupacks der meisten Modellbau-Typen — Li-Po, Li-ion, LiFe, LiHV, NiCd a NiMH. Neben der Spannungsmessung beherrscht es autonomes Balancing, die Messung von Servosignal-Parametern am Empfängerausgang und fungiert auch als intelligentes USB-Ladegerät, gespeist vom angeschlossenen Akku.

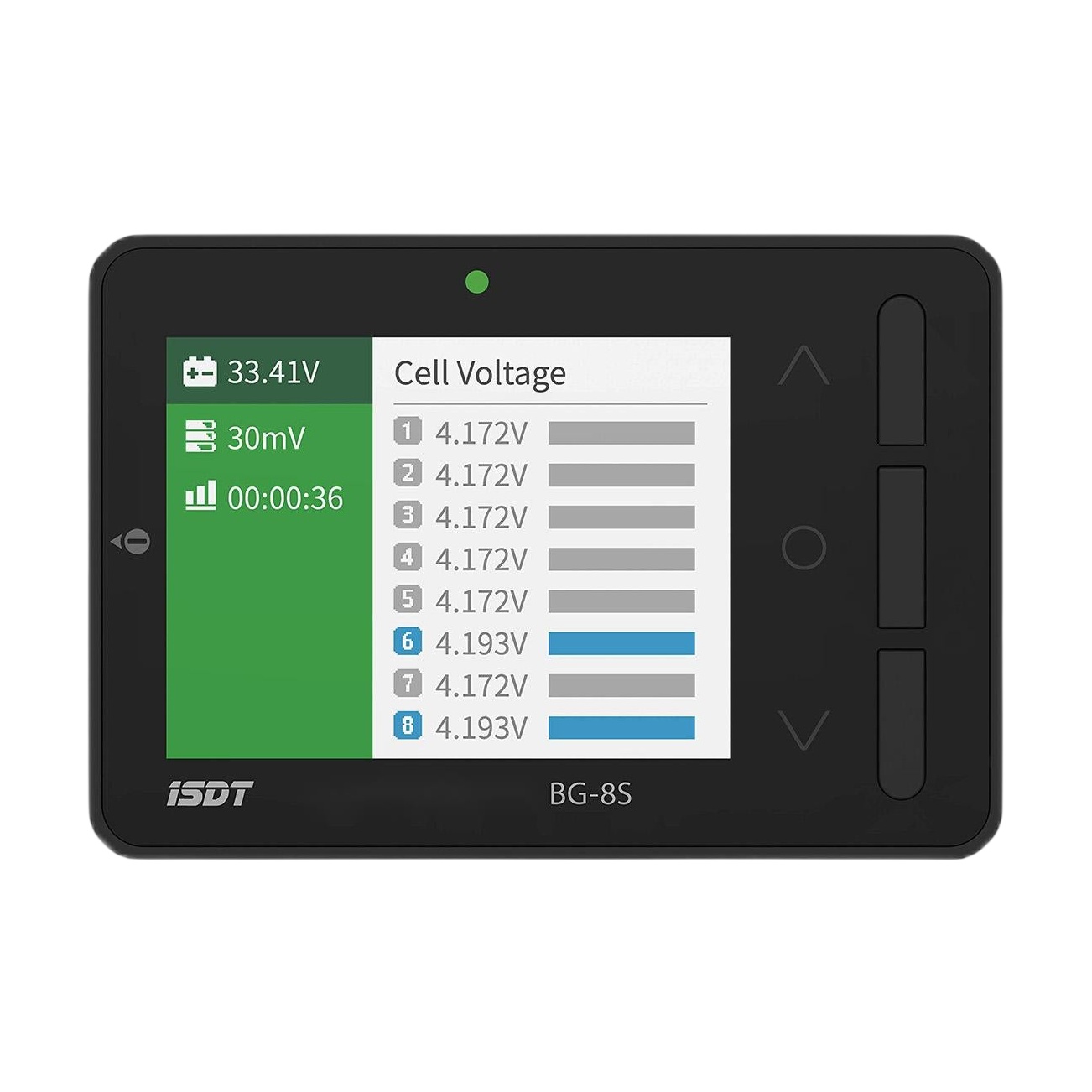

Lithium-Akkus 2-8S misst der Tester ohne jegliche zusätzliche Stromversorgung, die Energie bezieht er aus dem getesteten Akku. Er zeigt die Gesamtspannung des Akkus, die Spannung der einzelnen Zellen und die Differenz zwischen der Zelle mit der höchsten und der niedrigsten Spannung an, was der schnellste Weg ist, einen unausgeglichenen Akku zu erkennen. Akkus mit JST-XH-Serviceanschluss werden direkt angeschlossen, andere über einen passenden Adapter. Bei NiCd- und NiMH-Akkus misst er die Gesamtspannung von 4-10 Zellen, ebenfalls ohne zusätzliche Stromquelle. Zum Testen von 1S-Lithiumpacks sowie NiCd/NiMH-Packs mit weniger als vier Zellen muss an die Eingangsbuchse XT60i ein Versorgungsakku mit einer Spannung von mehr als 5 V angeschlossen werden.

Im Balancer-Modus arbeitet der BG-8S bei Lithium-Akkus 2-8S autonom — er entlädt die Zellen auf das Niveau der Zelle mit der niedrigsten Spannung und gleicht so die Spannung aller Zellen auf den gleichen Wert an. Das Gerät wird während des Balancierens direkt vom entladenen Akku versorgt.

Als Servosignal-Tester wird das Gerät mit dem entsprechenden Ausgang (Kanal) oder der S.BUS-Buchse des Empfängers über ein dreiadriges Servokabel in Standardbelegung verbunden, sodass der Minusleiter an den Kontakt (-) der Testerbuchse angeschlossen ist. Bei PWM-Signalen für klassische Servos misst und zeigt es die Versorgungsspannung des Empfängers, die Wiederholfrequenz und die Breite der Signalimpulse an, die es auch als relative Ausschlaggröße in Prozent darstellt. Bei seriellen S.BUS-Signalen zeigt es die relative Ausschlaggröße in Prozent und als Balkendiagramm, und zwar in bis zu 18 Kanälen. Ist die Versorgungsspannung des Empfängers niedriger als 5,0 V, muss an die XT60i-Buchse eine externe Spannungsquelle mit mindestens 5 V angeschlossen werden.

Die letzte Funktion ist ein USB-Ladegerät, genauer gesagt eine mobile Powerbank, die vom an die XT60i-Buchse angeschlossenen Akku gespeist wird — dieser wird dabei vom Tester vor übermäßiger Entladung geschützt. Es lädt gängige Geräte mit 5 V / 2 A und unterstützt auch intelligentes Schnellladen Qualcomm Quick Charge 2.0/3.0, ist kompatibel mit BC1.2- und Apple-Geräten. Die maximale Ladespannung beträgt 12 V / 2 A.
