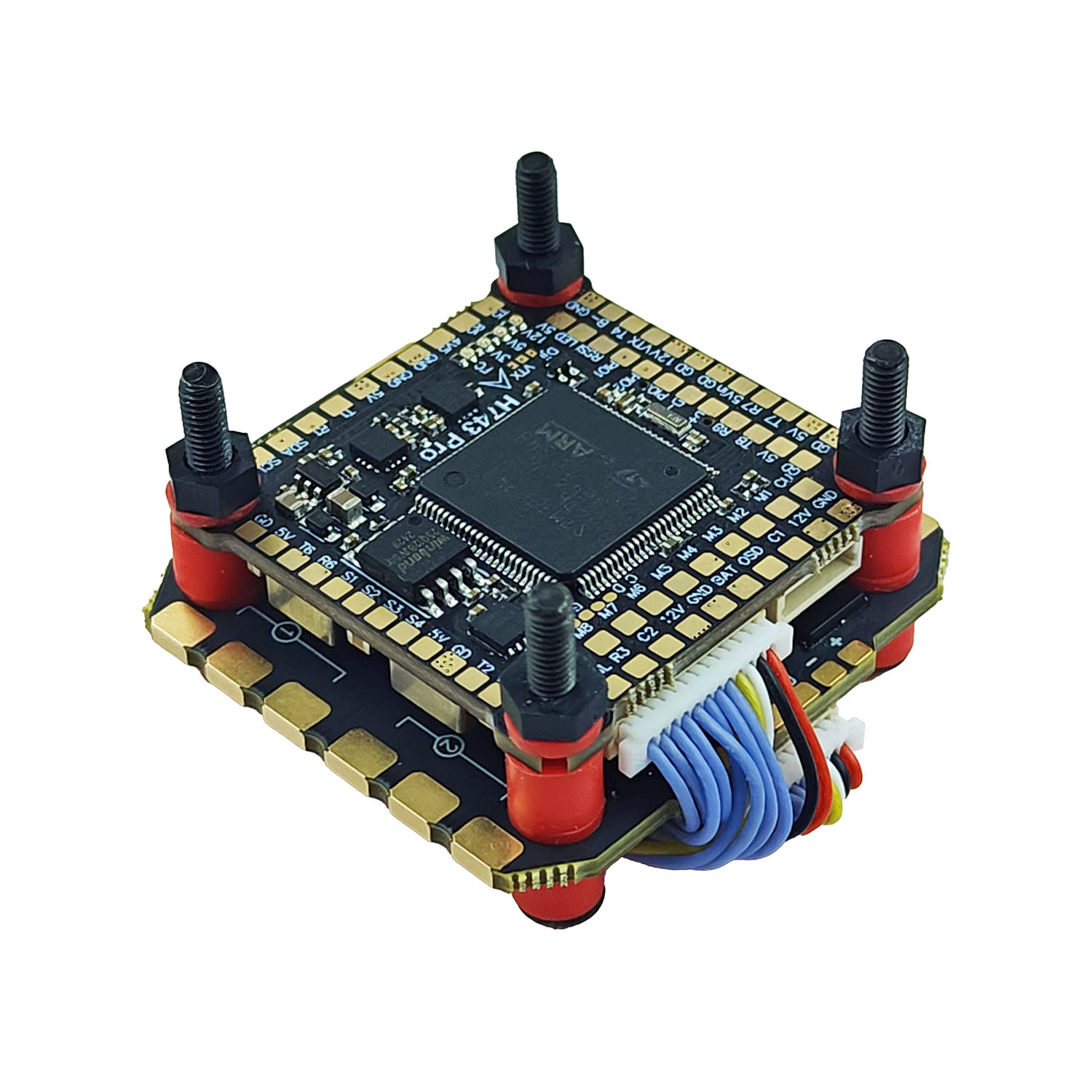

Jijie H743 + 70A 12S Bluejay

Jijie H743 + 70A ist ein Stack, der für leistungsstarke Freestyle-Drohnen oder größere 7–10"-Modelle geeignet ist. Er unterstützt 3–12S LiPo-Akkus. Der Stack enthält einen Flight Controller mit H743-Prozessor, der mit Betaflight und Ardupilot kompatibel ist. Das Board bietet 8 Motorausgänge sowie 4 zusätzliche Ausgänge für Servos. Ausgestattet ist es mit einer Dual-IMU ICM42688, einem SPL06-Barometer zur Höhenmessung, 16 MB Blackbox-Speicher sowie integrierten 5V- und 12V-BECs. Zudem verfügt das Board über 7 UART-Ports für Peripheriegeräte, einen I2C-Bus zum Anschluss eines Kompasses sowie zwei umschaltbare Eingänge für analoge Kameras. Pads für einen externen USB-Anschluss und 3 GPIO-Pins (USER 1,2,3) sind ebenfalls vorhanden. Peripherie kann über Steckverbinder auf der Unterseite oder über Lötpads auf der Oberseite angeschlossen werden.

Der Flight Controller wird durch den leistungsstarken XM-MH-70A ESC ergänzt, der bis zu 12S LiPo-Akkus unterstützt. Der Regler verfügt über große Lötpads für eine einfache Installation, eine TVS-Schutzdiode sowie einen Stromsensor. Er läuft mit Bluejay-Firmware.

Schaltplan
