Jumper JP4IN1 2.4 GHz 4v1 Micro ist ein externes 4-in-1 Multiprotokoll-Sendemodul für den JR Micro-Schacht, geeignet für Piloten, die mit einem Modul Modelle mit verschiedenen Empfängern steuern möchten. Es integriert vier RF-Chips CC2500, NRF24L01, A7105 und CYRF6936 und unterstützt dadurch über 52 Protokolle – unter anderem FrSky D16/D8, Flysky, DSM/DSMX und weitere gängige Systeme auf dem Markt. Das Modul ist kompatibel mit Sendern, die mit einem JR Micro-Schacht ausgestattet sind. Das Modul verfügt über einen Antennenanschluss MMCX.
Das Modul arbeitet mit dem Steuerchip STM32F103CBT6 und sendet im 2,4 GHz-Band mit einer Leistung von bis zu 100 mW. Die Firmware basiert auf dem Open-Source-Projekt DIY-Multiprotocol-TX-Module.
Hauptmerkmale
- Frequenzband: 2,4 GHz
- MCU: STM32F103CBT6
- Maximale Leistung: bis zu 100 mW
- Eingangsspannung: 6–9 V
- Schacht: JR Micro
- Antennenanschluss: MMCX
- RF-Chips: CC2500, NRF24L01, A7105, CYRF6936

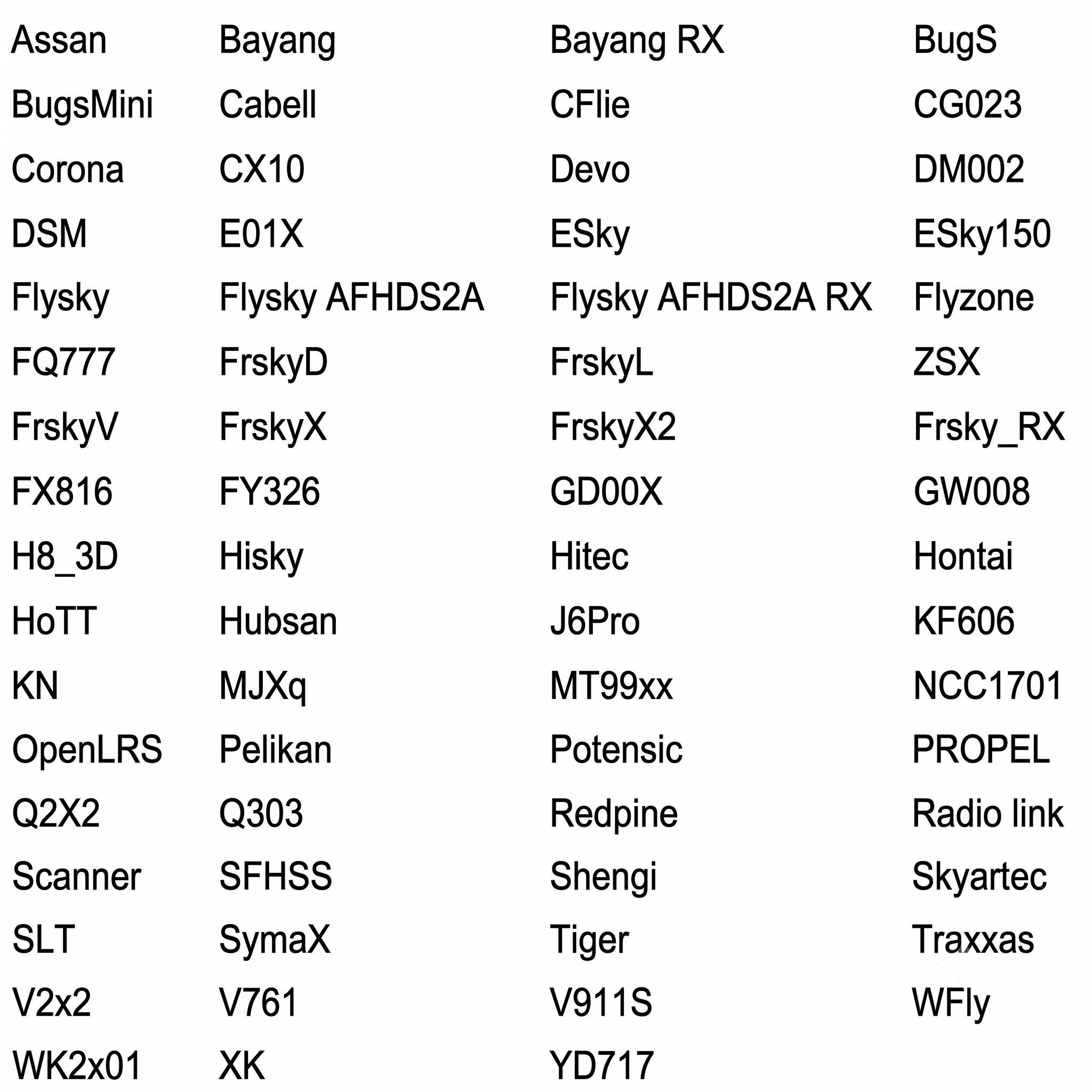

- Anzahl der Protokolle: 67
- Stromaufnahme: <100 mA
Inhalt

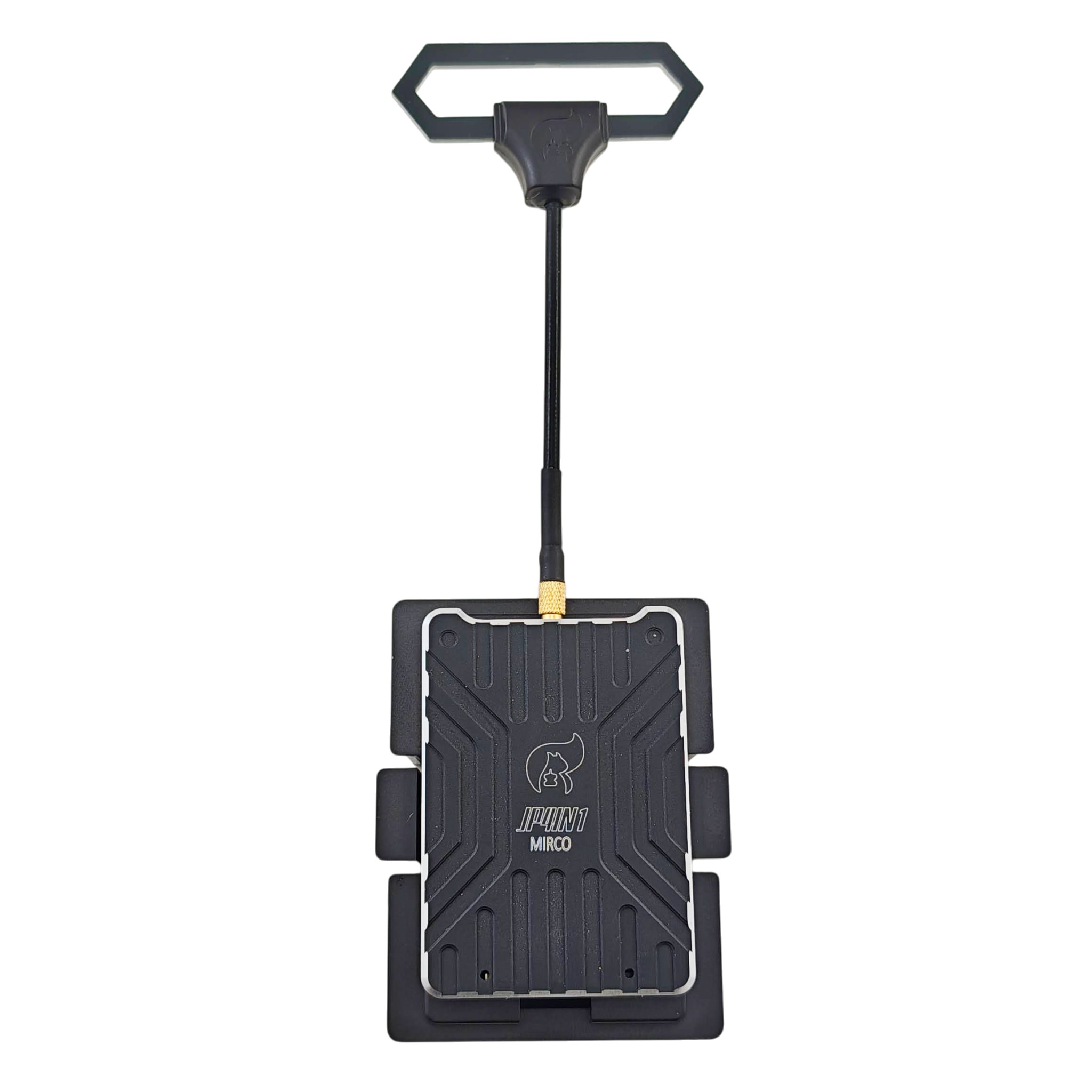

- 1x JP4IN1 MICRO Modul
- 1x Antenne mit MMCX-Anschluss
