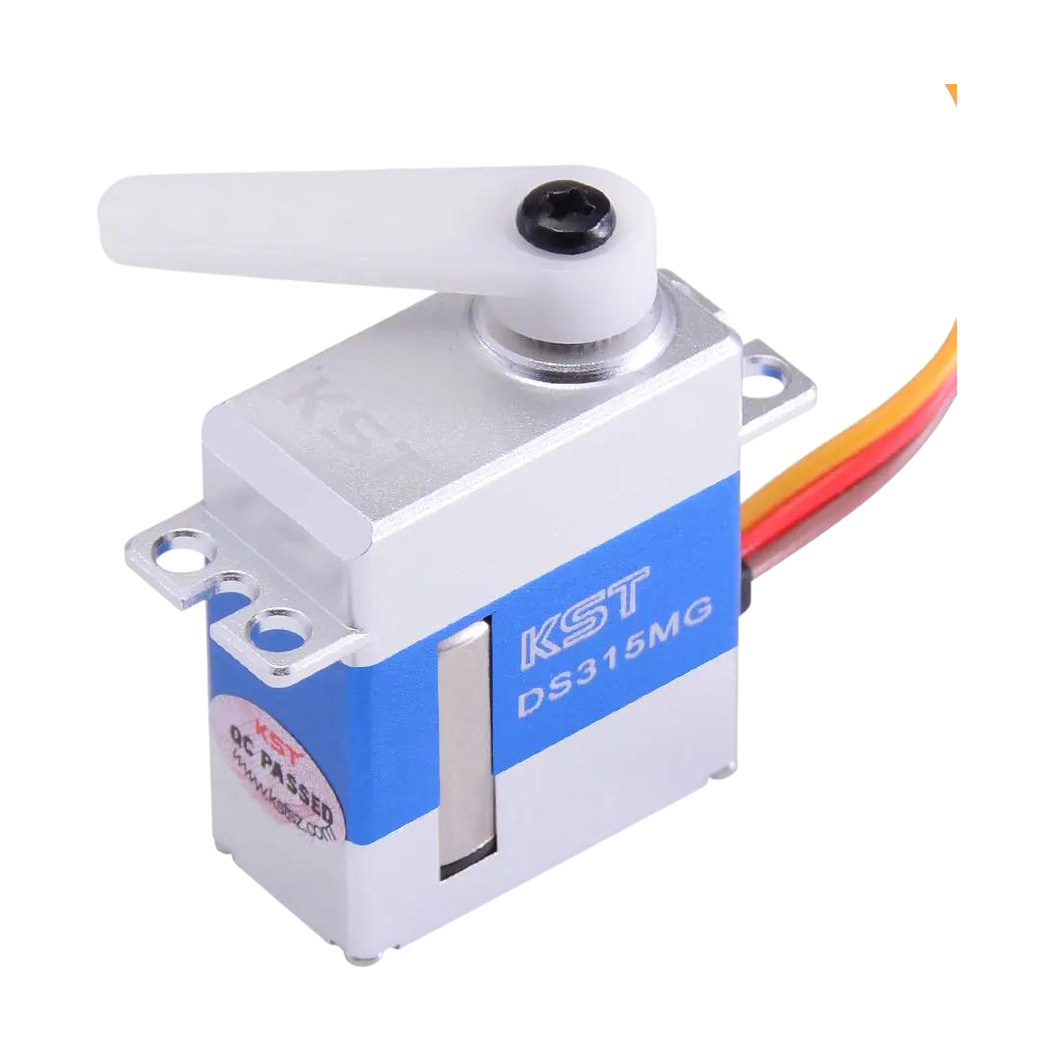

KST DS315MG V8.0 ist ein sehr schnelles Mini-Servo mit Metallgetriebe, geeignet als Taumelscheibenservo für Flybarless-Hubschrauber der Klasse 450-480. Es zeichnet sich durch hohe Geschwindigkeit bei gutem Drehmoment aus.
Angetrieben wird es von einem 12mm Coreless-Motor. Das Getriebe aus gehärtetem Stahl wird durch zwei Kugellager ergänzt. Das gefräste (CNC) Gehäuse aus Aluminiumlegierung leitet Wärme gut ab. Das Servo wiegt 20g. Es wird im Bereich von 4,8-8,4V betrieben, also von 4S NiMH bis 2S LiPo. Bei 8,4V erreicht es ein Drehmoment von 4,8kg-cm und eine Geschwindigkeit von 0,07s/60°.
Der Standardausschlag beträgt 140° (±70° bei einem Signal von 800-2200uS), im Standardbereich von 1000-2000uS sind es ±50°. Mit der KST Tool #5 Programmierkarte (separat erhältlich) lassen sich Mittelstellung, Endpunkte, Drehrichtung und Sanftanlauf („Soft Start“) einstellen.
Hauptmerkmale
- Stromversorgung: 4,8-8,4V (4S NiMH bis 2S LiPo, Nennspannung 6V)
- Geschwindigkeit: 0,10s/60° (4,8V), 0,09s/60° (6V), 0,08s/60° (7,4V), 0,07s/60° (8,4V)
- Drehmoment: 2,8kg-cm (4,8V), 3,5kg-cm (6V), 4,3kg-cm (7,4V), 4,8kg-cm (8,4V)
- Getriebe: Metall (gehärteter Stahl)
- Ausschlag: 140° (±70°, 800-2200uS), 100° (±50°, 1000-2000uS)
- Arbeitsfrequenz: 333Hz
- Pulsbereich: 800-2200uS
- Motor: Coreless, 12mm
- Lager: 2x Kugellager
- Gehäuse: Aluminiumlegierung (CNC)
- Positionssensor: Potentiometer
- Programmierbar: Ja (Mittelstellung, Endpunkte, Richtung, Soft Start)
- Abtriebswelle: 25T, 5mm
- Abmessungen: 23x12x27,5 mm
- Gewicht: 20g
- Betriebstemperatur: -20 bis +65°C
Inhalt
- 1x Servo
- 1x Satz Servohebel (3x Kunststoffhebel)
- 1x Schraubensatz (2x Montageschraube, 1x Hebelschraube)
