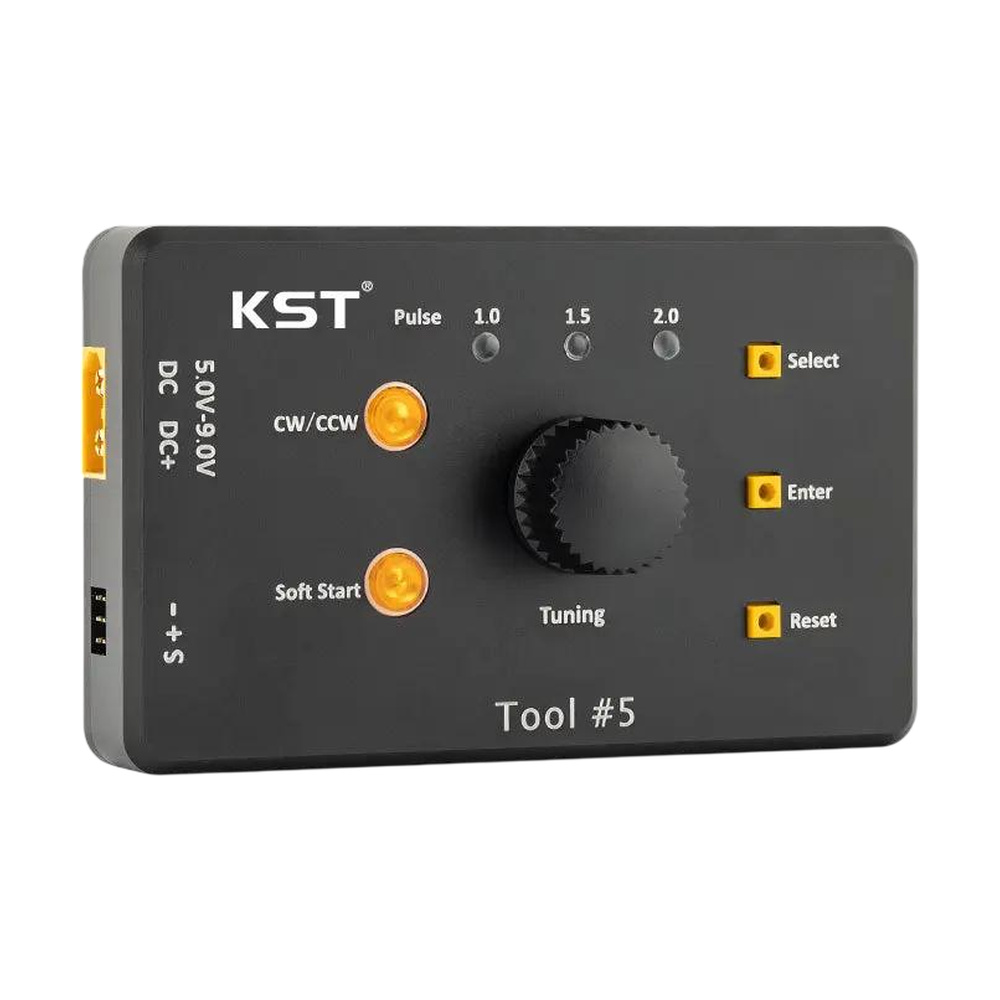

Die KST Programmierkarte #5 ist ein Programmierer für KST-Servos V6.0 und V8.0, mit dem sich das Servo ohne Computer einstellen lässt. Die Bedienung erfolgt über einen Drehknopf und Tasten, der Einstellstatus wird durch LEDs und ein akustisches Signal des Buzzers angezeigt.
Die Karte stellt die Mittelstellung (Neutralstellung) des Servos und beide Endpunkte ein – den Ausschlag entsprechend den Signalen 1000µs und 2000µs. Außerdem kann sie die Drehrichtung (CW/CCW) umkehren und die Funktion Soft Start des Servos ein- oder ausschalten. Die Reset-Taste startet nur die Karte selbst neu und löscht die gespeicherten Servo-Einstellungen nicht.
Die Karte verfügt über keine eigene Stromversorgung. Sie wird über den integrierten XT60-Anschluss von einer externen 5-9V-Quelle versorgt; Stromquelle und Stromversorgungskabel sind nicht im Lieferumfang enthalten. Das Servo wird an den mit - + S gekennzeichneten Servoausgang angeschlossen (das Signalkabel ist meist orange oder weiß).
Wichtiger Hinweis: Die Karte unterstützt nur Servos mit einer Mittelstellung von 1520µs. Für Schmalbandservos (760µs) ist die Karte #2 oder #3 vorgesehen. Die Spannung der Stromquelle wird direkt an das Servo weitergeleitet und muss daher entsprechend dem Versorgungsspannungsbereich des zu programmierenden Servos gewählt werden.
Hauptmerkmale
- Typ: Programmierkarte für Servos
- Kompatibilität: KST-Servos V6.0 und V8.0 (Mittelstellung 1520µs)
- Stromversorgung: 5-9V DC
- Stromversorgungsanschluss: XT60
- Ausgang: Servoanschluss (- + S)
- Einstellbare Parameter: Mittelstellung, Endpunkte, Drehrichtung, Soft Start
- Bedienung: Drehknopf, Tasten, LED-Anzeige, Buzzer
Die Handbücher
Inhalt
- 1x Programmierkarte #5
