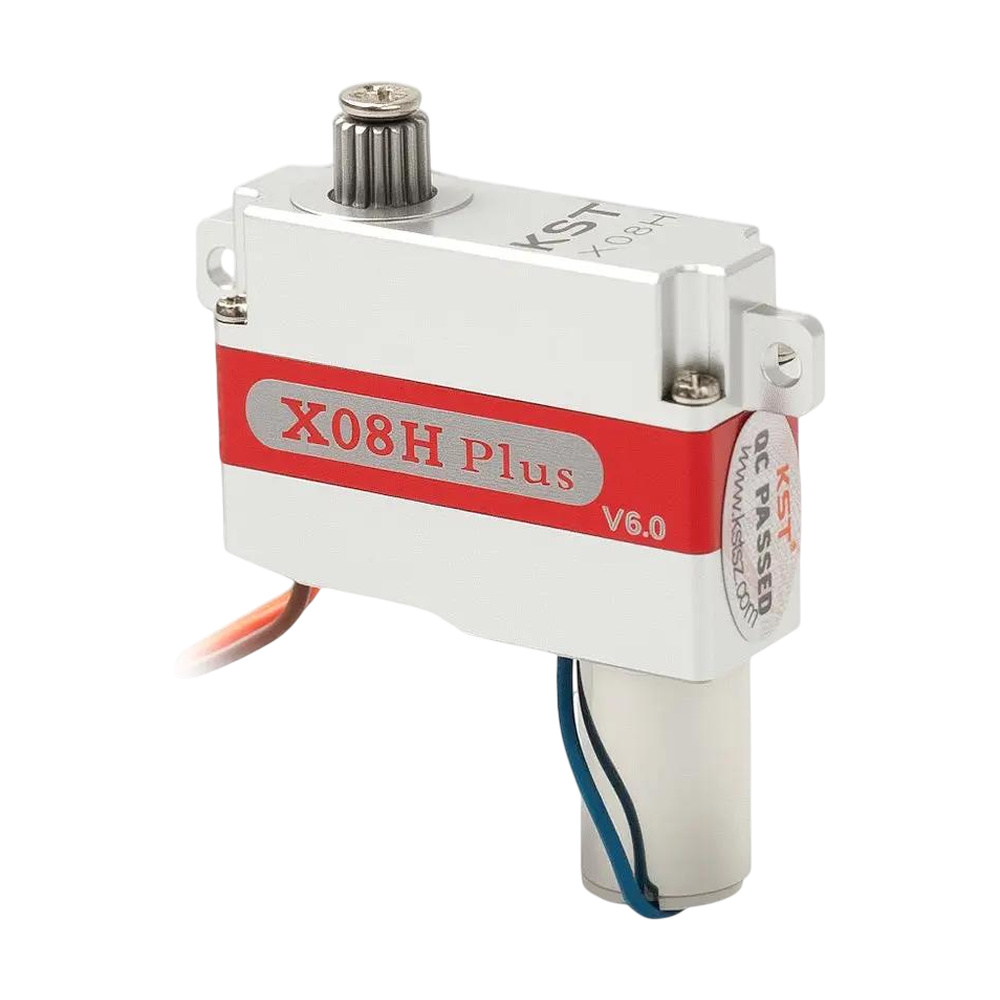

KST X08H Plus V6.0 ist ein leichtes Microservo mit einer Dicke von nur 8mm. Es handelt sich um eine Variante des KST X08 Plus Servos mit horizontalen Befestigungslaschen („horizontal lugs“) und identischen Leistungsdaten. Das Servo eignet sich für dünne Tragflächen und andere Ruderflächen. Es wird vor allem als Querruderservo in Segelflugmodellen der Kategorie F5J, F5D und F3J, in schnellen Elektro- und Pylon-Rennmodellen sowie in EDF-Modellen eingesetzt.
Es wird von einem Coreless-Motor angetrieben. Die Getriebe bestehen aus gehärtetem Stahl und sind dank präziser Bearbeitung praktisch spielfrei. Das Gehäuse aus Aluminiumlegierung leitet Wärme gut ab. Das Servo wiegt 9,5g. Es wird mit 3,8-8,4V versorgt, was einem 1S bis 2S LiPo-Akku entspricht. Bei 8,4V erreicht es ein Drehmoment von 5,3kg-cm und eine Geschwindigkeit von 0,09s/60°.
Der Standardausschlag beträgt 120° (±60° bei einem Signal von 1000-2000uS). Mit der Programmierkarte KST Tool #5 (separat erhältlich) lassen sich Mittelstellung, Endpunkte, Drehrichtung und Sanftanlauf („soft start“) einstellen.
Hauptmerkmale
- Versorgung: 3,8-8,4V (1-2S LiPo, nominal 7,4V)
- Geschwindigkeit: 0,18s/60° (3,8V), 0,15s/60° (6V), 0,12s/60° (7,4V), 0,09s/60° (8,4V)
- Drehmoment: 2,4kg-cm (3,8V), 3,8kg-cm (6V), 4,84kg-cm (7,4V), 5,3kg-cm (8,4V)
- Getriebe: Metall (gehärteter Stahl)
- Ausschlag: 120° (±60°, 1000-2000uS)
- Arbeitsfrequenz: 333Hz
- Impulsbereich: 900-2100uS
- Befestigungslaschen: Horizontal
- Motor: Kernlos (Coreless)
- Gehäuse: Aluminiumlegierung
- Positionssensor: Potentiometer
- Programmierbar: Ja (Mittelstellung, Endpunkte, Richtung, Soft Start)
- Abtriebswelle: 15T, 4mm
- Abmessungen: 23,5x8x16,8 mm
- Gewicht: 9,5g
- Betriebstemperatur: -10 bis +65°C
Inhalt
- 1x Servo
- 1x Satz Servohebel (4x Kunststoffhebel)
- 1x Schraubensatz (4x Befestigungsschraube, 1x Hebelschraube)
