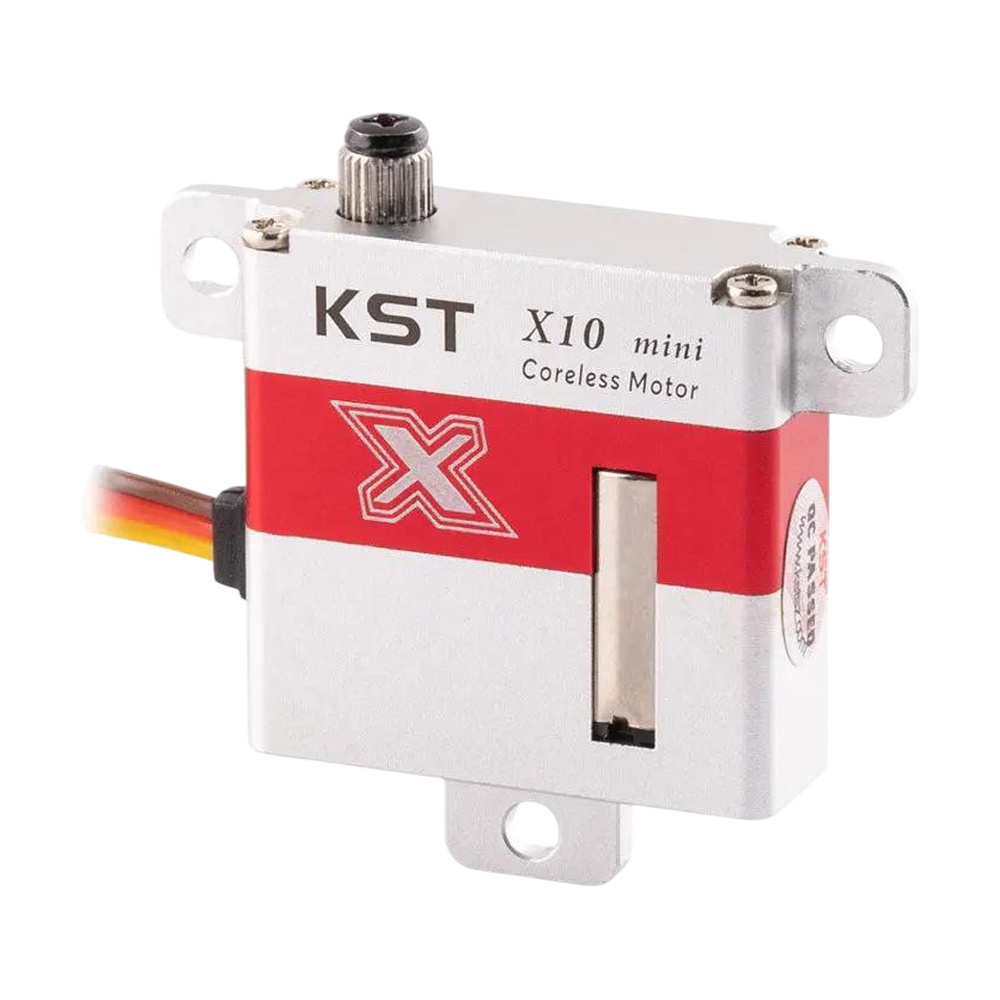

KST X10 Mini V8.0 ist eine kleinere und leichtere Version des KST X10 Flächenservos. Die Dicke bleibt bei 10 mm, das Servo ist jedoch niedriger und wiegt 23 g. Bei etwas geringerem Drehmoment passt es leichter in die Tragfläche. Das Servo eignet sich für Segelflugmodelle der Kategorien F3J, F3B und F3F.
Angetrieben wird es von einem Coreless-Motor. Getriebe aus gehärtetem Stahl werden durch zwei Kugellager ergänzt. Das gefräste (CNC) Gehäuse aus Aluminiumlegierung leitet Wärme gut ab. Es handelt sich um ein HV-Servo mit einem Spannungsbereich von 4,8-8,4 V, also von 4S NiMH bis 2S LiPo. Bei 8,4 V erreicht es ein Drehmoment von 7,5 kg-cm und eine Geschwindigkeit von 0,10 s/60°. Die Totzone („Dead Band“) beträgt nur 2 µs, sodass das Servo auch auf kleine Signaländerungen reagiert.
Der Standardausschlag beträgt 100° (±50° bei einem Signal von 1000-2000 µs). Mit der KST Tool #5 Programmierkarte (separat erhältlich) können Mittelstellung, Endpunkte, Drehrichtung und sanfter Anlauf („Soft Start“) eingestellt werden. Das Servokabel ist 16 cm lang. Optionale Montagerahmen für das Servo sind erhältlich (separat erhältlich).
Hauptmerkmale
- Spannungsversorgung: 4,8-8,4 V (4S NiMH bis 2S LiPo, Nennspannung 7,4 V)
- Geschwindigkeit: 0,16 s/60° (4,8 V), 0,14 s/60° (6 V), 0,12 s/60° (7,4 V), 0,10 s/60° (8,4 V)
- Drehmoment: 4,5 kg-cm (4,8 V), 5,5 kg-cm (6 V), 6,8 kg-cm (7,4 V), 7,5 kg-cm (8,4 V)
- Getriebe: Metall (gehärteter Stahl)
- Ausschlag: 100° (±50°, 1000-2000 µs)
- Arbeitsfrequenz: 333 Hz
- Pulsbereich: 900-2100 µs
- Totzone: 2 µs
- Motor: Coreless
- Lager: 2x Kugellager
- Gehäuse: Aluminiumlegierung (CNC)
- Positionssensor: Potentiometer
- Programmierbar: Ja (Mittelstellung, Endpunkte, Richtung, Soft Start)
- Abtriebswelle: 25 T, 5 mm
- Kabellänge: 16 cm
- Abmessungen: 30x10x29,6 mm (mit Befestigungslaschen 42x10x39 mm)
- Gewicht: 23 g
- Betriebstemperatur: -10 bis +65 °C
Inhalt
- 1x Servo
- 1x Hebelsatz (2x Kunststoffhebel)
- 1x Schraubensatz (3x Montageschraube, 2x Hebelschraube)
