Maple Wireless 20dB Patch 4.85-6.3G - 15mm RHCP SMA

Maple Wireless 20dB Patch 4.85-6.3G RHCP ist eine Richtantenne mit rechtsdrehender Polarisation RHCP, einem SMA-Anschluss und einem Gewinn von 20dBi für das Band 4,85-6,3GHz. Sie ist für die Empfangsseite beim Long-Range-Fliegen bestimmt — für ein Stativ, eine Groundstation oder einen Antennen-Tracker. Die RHCP-Polarisation ist für analoge Videoübertragung oder HDZero geeignet.

Der Abstrahlwinkel beträgt 16° und ist in horizontaler wie vertikaler Ebene gleich breit; der -3dB-Abfall tritt also schon bei einer Abweichung von ±8° von der Achse auf. Es handelt sich um ein sehr schmales Strahlungsdiagramm und das ist der Preis für 20dBi Gewinn — je höher der Gewinn, desto schmaler der Strahl und desto genauer muss die Antenne auf das Modell ausgerichtet werden. Wir empfehlen sie daher nicht als einzige Antenne des Empfängers. Ideal ist die Kombination an einem Diversity-Empfänger mit einer omnidirektionalen Antenne: Die Richtantenne sorgt für Reichweite und Signaldurchdringung durch Bäume und Gebäude, die Omnidirektionale deckt die nähere Umgebung, Starts und Landungen ab. Bei fester Montage eignet sich die Antenne eher für Flug entlang einer geraden Linie oder zum Umkreisen eines bekannten Punkts; für freies Fliegen ist ein Antennen-Tracker sinnvoll.

Das Vor-Rück-Verhältnis liegt bei mehr als 20dB, die Antenne dämpft also ein von hinten eintreffendes Signal auf etwa ein Hundertstel der Leistung gegenüber dem Signal aus der Achse. Dadurch wird Störung aus der Umgebung der Groundstation und von Piloten hinter der Antenne reduziert. Das axiale Verhältnis von ±1dB gibt an, wie genau die abgestrahlte Welle kreisförmig ist; ein Wert nahe null bedeutet geringere Verluste zwischen Sender und Empfänger sowie eine bessere Unterdrückung von Reflexionen von Gelände und Hindernissen. Die Impedanz beträgt 50Ω und das VSWR bleibt über das gesamte Band bei unter 1,5, sodass nur ein kleiner Teil der Leistung auf der Leitung zurückreflektiert wird.

Das breite Band 4,85-6,3GHz deckt neben den üblichen 5,8GHz-Kanälen auch den unteren 4,9-5,3GHz- und den oberen 6GHz-Bereich ab; die Antenne funktioniert daher auch mit Sendern außerhalb des standardmäßigen FPV-Bands. Der Gewinn variiert jedoch innerhalb des Bereichs und erreicht sein Maximum zwischen 5,5 und 6GHz. Die maximale übertragene Leistung von 10W erlaubt den Einsatz der Antenne auch auf der Sendeseite.

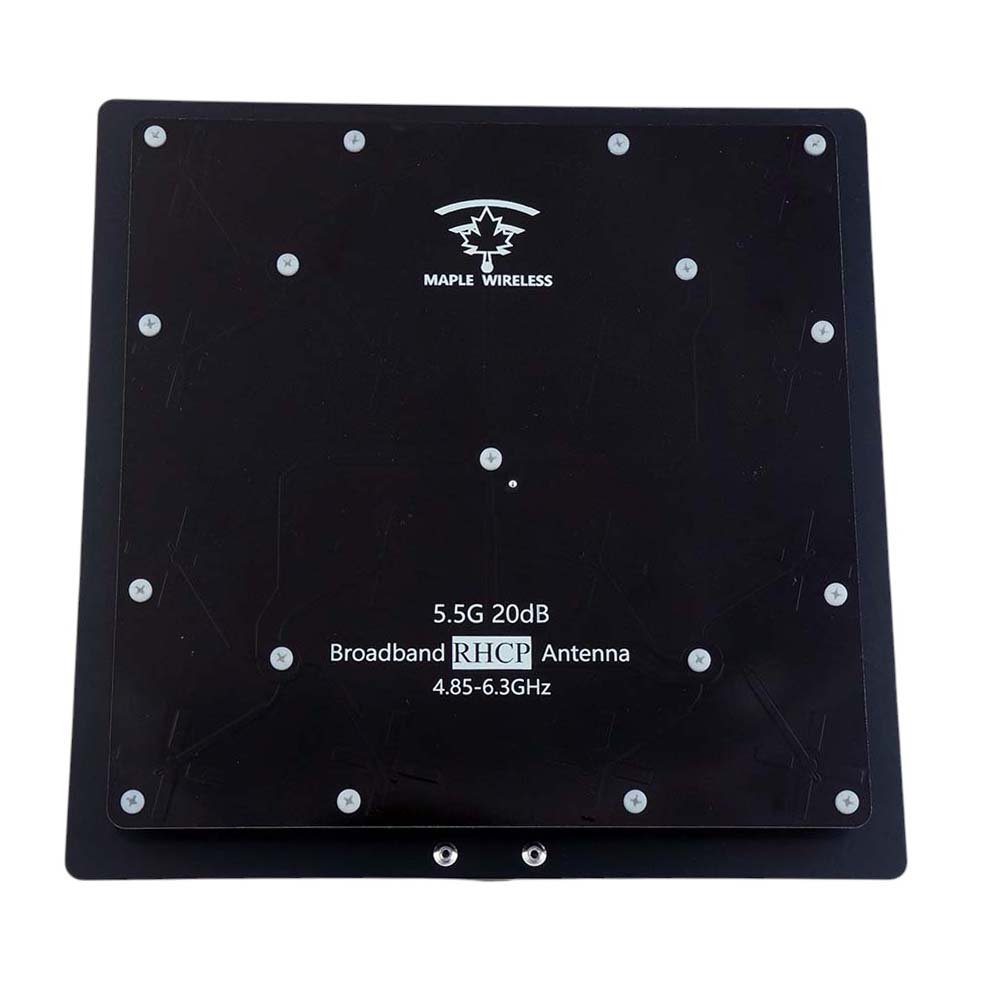

Die Antenne hat die Form eines flachen quadratischen Panels mit den Abmessungen 208x208x35mm und wiegt 255g. Auf der Unterseite befindet sich ein Stativgewinde, auf der Rückseite vier Gewindebohrungen M3 mit einem Abstand von 38x40mm für eine eigene Halterung oder einen Tracker. Angeschlossen wird sie mit dem beiliegenden flexiblen Koaxialkabel mit einer Länge von 30cm, das die eingestellte Form beibehält. Die Betriebstemperatur beträgt -40 bis +60°C.

Wichtiger Hinweis: Aufgrund der Abmessungen und des Gewichts empfehlen wir nicht, die Antenne direkt an FPV-Brillen zu montieren.

Maple Wireless ist ein chinesischer Hersteller von Antennen für drahtlose Kommunikation, der sich neben industriellen und professionellen Antennen auch FPV widmet — omnidirektionalen Antennen, Brillenantennen und Richtantennen mit hohem Gewinn.
