Matek F405-Wing V2 - geöffnet

Matek F405-Wing V2 ist ein Flugcontroller, der hauptsächlich für Flugzeuge und fliegende Flügel entwickelt wurde. Das Board enthält auch ein PDB (Power Distribution Board) zur Stromverteilung von der Batterie zu den Board und zu den ESCs. Es verfügt über einen Stromsensor (220A), 5/6/7.2V 5A BEC für Servos, 9/12V 2A für Videoübertragung, Kamera oder Gimbal, und 5V 2A BEC für RC-Empfänger, Kamera, Summer, GPS, LEDs und andere Elektronik. Das Board kann mit einer 3-6S Lipo-Batterie betrieben werden. Matek F405-Wing V2 ist ausgestattet mit einem ICM42688-P Gyro, Barometer, OSD für analoges Video, SD-Kartensteckplatz, 6 UARTs, 2x I2C-Bussen und 10 PWM-Ausgängen. Die Firmware iNav 6.0 oder neuer (MATEKF405SE) oder ArduPilot 4.4 oder neuer (MatekF405-Wing) kann für die Modellkontrolle verwendet werden.

Matek F405-Wing besteht aus insgesamt 3 Platinen, wobei die obere und untere Platine nur für eine bessere Installation gedacht sind. Alle notwendigen Elektronikbauteile befinden sich auf einer einzigen Platine.

Detaillierte Informationen

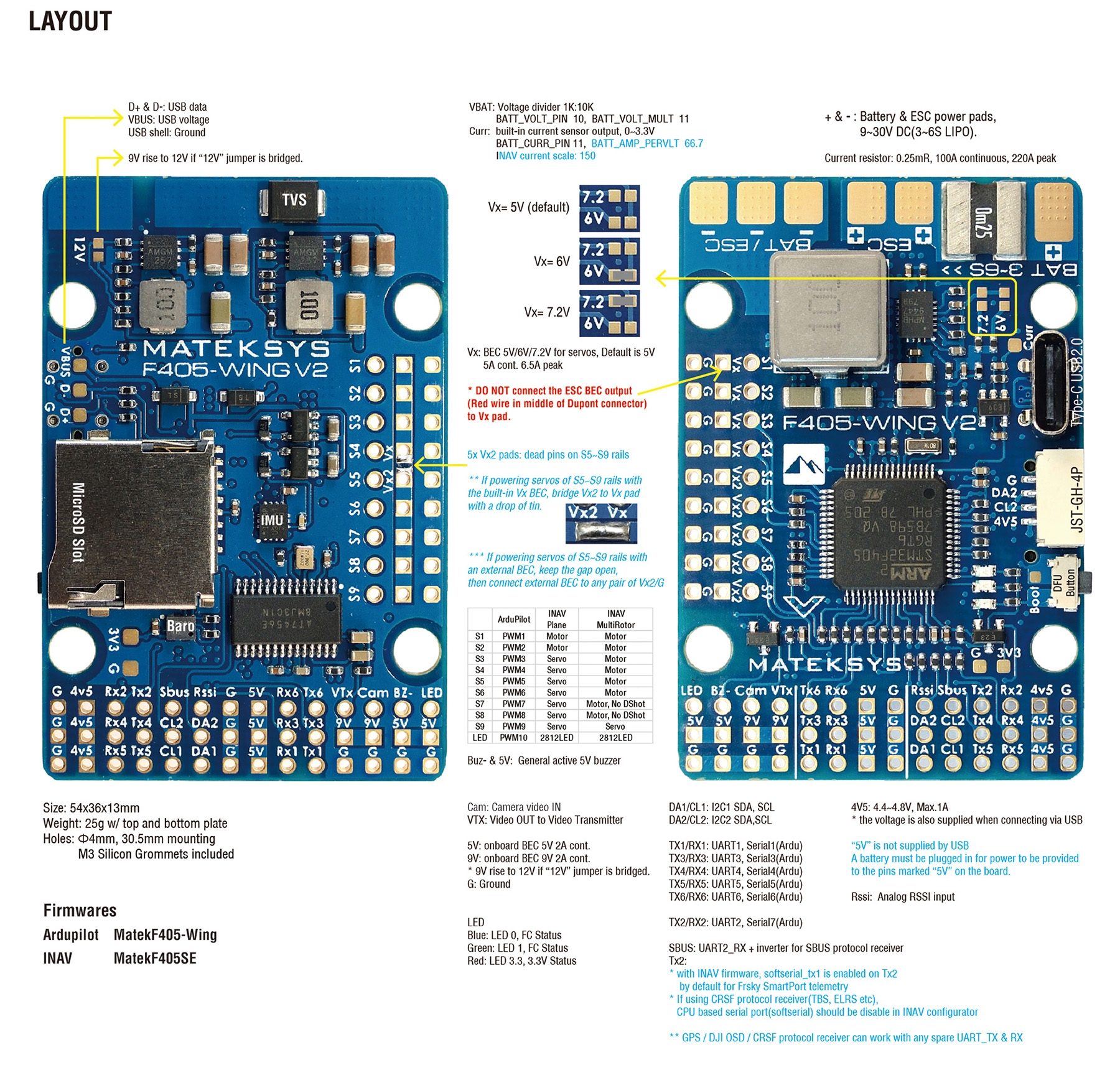

Schaltbild

Der Artikel wurde geöffnet. Der Flugcontroller ist fast neu und weist keine Gebrauchsspuren auf.
