Matek mR900-30-TX mLRS 868MHz TX-Kit
Matek mR900-30-TX ist ein Sendemodul für das mLRS-System mit der Frequenz
Das mR900-30 arbeitet auf 868 oder 915MHz und die maximale Sendeleistung beträgt 1000mW(30dBm). Der Vorteil des mR900-30 ist die Verfügbarkeit von zwei UARTs, wodurch ein Mavlink-Ausgang und ein CRSF- oder SBUS-Ausgang gleichzeitig zur Verfügung stehen.

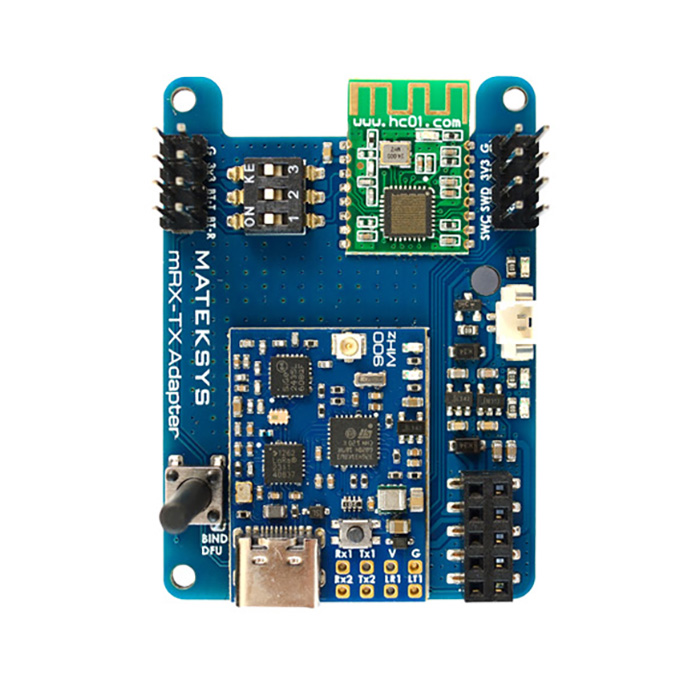

Das TX-Kit beinhaltet das mR900-30 Modul und den mRx-TX Adapter.Das Kit fügt Bluetooth für die einfache Verbindung mit einem PC, einen Lüfter für die aktive Kühlung, einfache Kompatibilität mit dem JR-Schacht, LEDs für die Anzeige und die Fähigkeit zur Stromversorgung im Bereich von 5-13V hinzu.
Der SX1262 LoRa-Chip mit TCXO wird zum Senden verwendet. Die SX1262-Chips sind nicht kompatibel mit den älteren SX127x LoRa-Chips, die in ELRS-Hardware verwendet werden.
Das Sendemodul enthält keine Box. 3D-Druckmodelle stehen zum Download hier zur Verfügung.
Hauptmerkmale
- Prozessor: STM32G431KB, mLRS-Firmware
- LoRa-Chip: SX1262 mit TCXO (nicht kompatibel mit SX127x)
- Verstärker: PA/LNA SKY68383-11
- Frequenz: 900MHz (868MHz, 915MHz FCC)
- Sendeleistung 915MHz: 21dBm(min) / 22dBm / 24dBm / 27dBm / 30dBm(1000mW)
- 868MHz Sendeleistung: 24dBm(min) / 24dBm / 27dBm / 30dBm(1000mW)
- Antennenanschluss: IPEX1
- Eingebautes HC-04 Bluetooth-Modul
- Eingebauter Lüfter
- Eingangsspannung: 5-13V DC @ JR_PIN3 (VIN)
Inhalt
- 1x mR900-30-TX
- 1x SMA-Pigtail
- 1x RP-SMA-Pigtail
- 1x Lüfter
