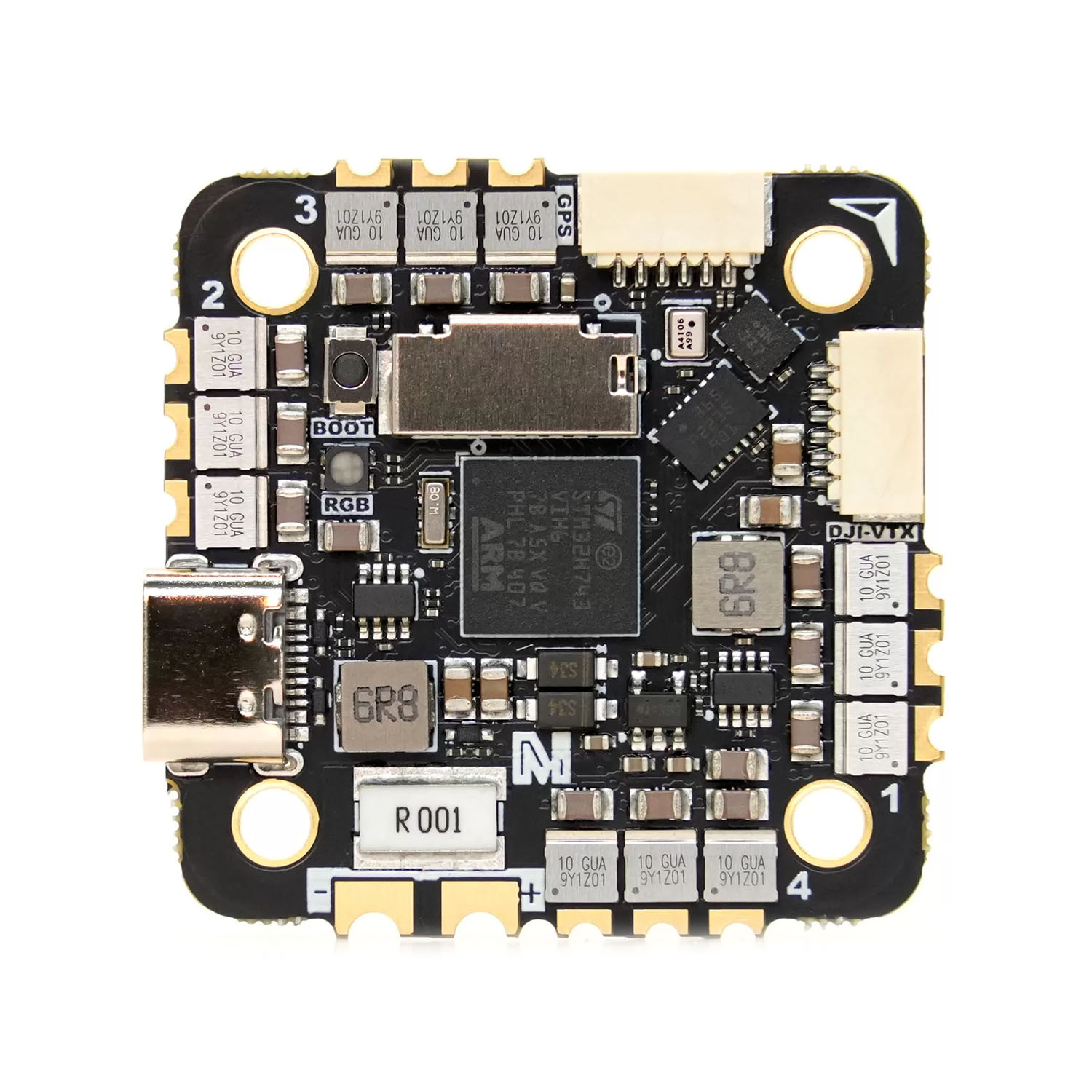

MicoAir H743 V2 ist eine AIO-Platine, die sich ideal für den Bau von kleineren Drohnen mit fortschrittlicher Stabilisierung oder autonomen Flugfunktionen eignet. MicoAir H743 V2 unterstützt Ardupilot (Standard), PX4 sowie Betaflight und iNav. Dank der umfangreichen Ausstattung können zahlreiche Sensoren, Servos und weitere Peripheriegeräte angeschlossen werden. Die Platine verfügt über einen SD-Kartenslot zum Speichern von Logs, Missionen oder Geländehöhendaten.
Herzstück der Platine ist ein leistungsstarker STM32H743-Prozessor, zwei Gyroskope BMI088 und BMI270 sowie ein SPL06-Barometer. Es stehen 7 UARTs und eine I2C-Schnittstelle für Peripheriegeräte zur Verfügung. Es gibt 8 PWM-Ausgänge – die ersten 4 für Motoren, die restlichen 4 für Servos, Schalter oder weiteres Zubehör. Anschlüsse für LEDs, Buzzer und Stromsensor sind vorhanden. Die Platine verfügt zudem über einen USB-C-Anschluss sowie 5V/2A- und 12V/2A-BECs. Die Motorsteuerung erfolgt über integrierte 45A-Regler mit AM32-Firmware. Die Versorgungsspannung liegt im Bereich von 5,6–27 V (2–6S LiPo).
Die Platine ist nicht mit einem OSD-Chip für analoges Video ausgestattet.
Hauptmerkmale
- Eingangsspannung: 2-6S 5,6-27V
- BEC: 5V@2A, 12V@2A
- MCU: STM32H743VIH6, 480MHz, 2MB Flash
- Gyro: BMI008+BMI270
- Barometer: SPL06
- OSD: Digital
- Blackbox: SD-Karte
- Anzahl der UARTs: 7
- Anzahl der PWM-Ausgänge: 9 (4 Motoren, 4 Ausgänge) + 1x LED
- I2C: Ja
- SWD: Ja
- Stromsensor: Ja
- Montagebohrungen: 25,5x25,5mm
- Strom: 45A
- ESC FW: AM32_F4A_4IN1_F421_2.17
- Größe: 36x36x8mm
- Gewicht: 10g
Inhalt
- 1x Flugcontroller
- 1x 4GB MicroSD Karte
- 1x Kondensator
- 1x XT30 mit Kabel
- 1x Softmount Kit
- 1x Kabel Kit
