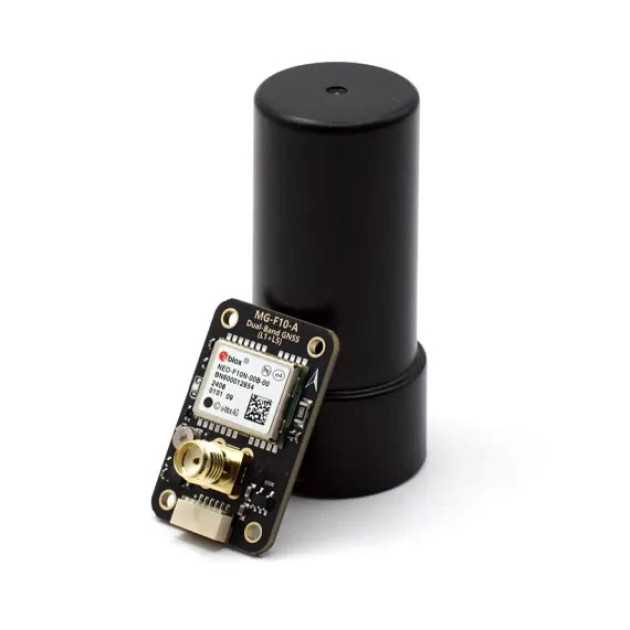

MicoAir MG-F10 ist ein GPS-Modul basierend auf dem u-Blox NEO-F10N-Chip, das auf zwei Frequenzbändern gleichzeitig arbeitet – L1 (1575MHz) und L5 (1176MHz). Durch den Dualband-Empfang ist das MicoAir MG-F10 im Vergleich zu herkömmlichen GPS-Modulen deutlich genauer (ca. 1 m ohne RTK) und funktioniert besser in Städten zwischen Gebäuden. Das Modul verwendet eine leistungsstarke Helix-Antenne und einen 38 dB LNA-Verstärker für schnelles Satelliten-Tracking. Es unterstützt bis zu 4 GNSS-Systeme gleichzeitig und bietet eine Aktualisierungsrate von bis zu 10 Hz. Der MG-F10 verfügt außerdem über ein integriertes IST8310-Magnetometer. Der Status des GPS-Moduls wird über eine LED angezeigt: Dauerhaftes Blau bedeutet eingeschaltet, Blinken zeigt einen 3D-Fix an.
Das GPS-Modul wird von den Firmwares Ardupilot und PX4 unterstützt.
Hauptmerkmale
- Eingangsspannung: 5V
- GNSS-Chip: UBLOX NEO-F10N
- Kompass: IST8310
- GNSS-Bänder: L1 (1575.42MHz) / L5 (1176.450MHz)
- Unterstützte Systeme: GPS/QZSS L1C/A, L5; Galieo E1-B/C , E5a; BeiDou B1C, B2a; NavIC SPS-L5;
- Gleichzeitig: 4 (GPS/QZSS;BeiDou;Galieo;NavIC)
- Navigationsrate: 10Hz
- Genauigkeit: 1m CEP
- GPS-Schnittstelle: UART (3.3V LVTTL)
- Baudrate: 115200
- Protokoll: ublox UBX-PVT
- Kompass-Schnittstelle: I2C
- Antennenanschluss: SMA
- Gewicht: 21g
- Unterstützte Firmware: Ardupilot >= 4.4.0, PX4 >= 1.14.0
Inhalt
- 1x Antenne
