NewBeeDrone Hummingbird 200 ESC RaceSpec 80A 6S AM32

NewBeeDrone Hummingbird 200 ESC RaceSpec 80A 3-6S AM32 ist ein kompakter 4in1-Regler mit 20x20 mm Montagelochabstand, geeignet für Racing-5"-FPV-Drohnen. Der Regler unterstützt 3-6S LiPo-Akkus. Er wurde in Zusammenarbeit mit dem Rennpiloten Kyle Buell (Twidgit) entwickelt und zielt auf typische Probleme von Rennpiloten ab: Überhitzung der MOSFETs, abgerissene Lötpads nach Abstürzen und zu große Regler, die nicht in Racing-Frames passen.

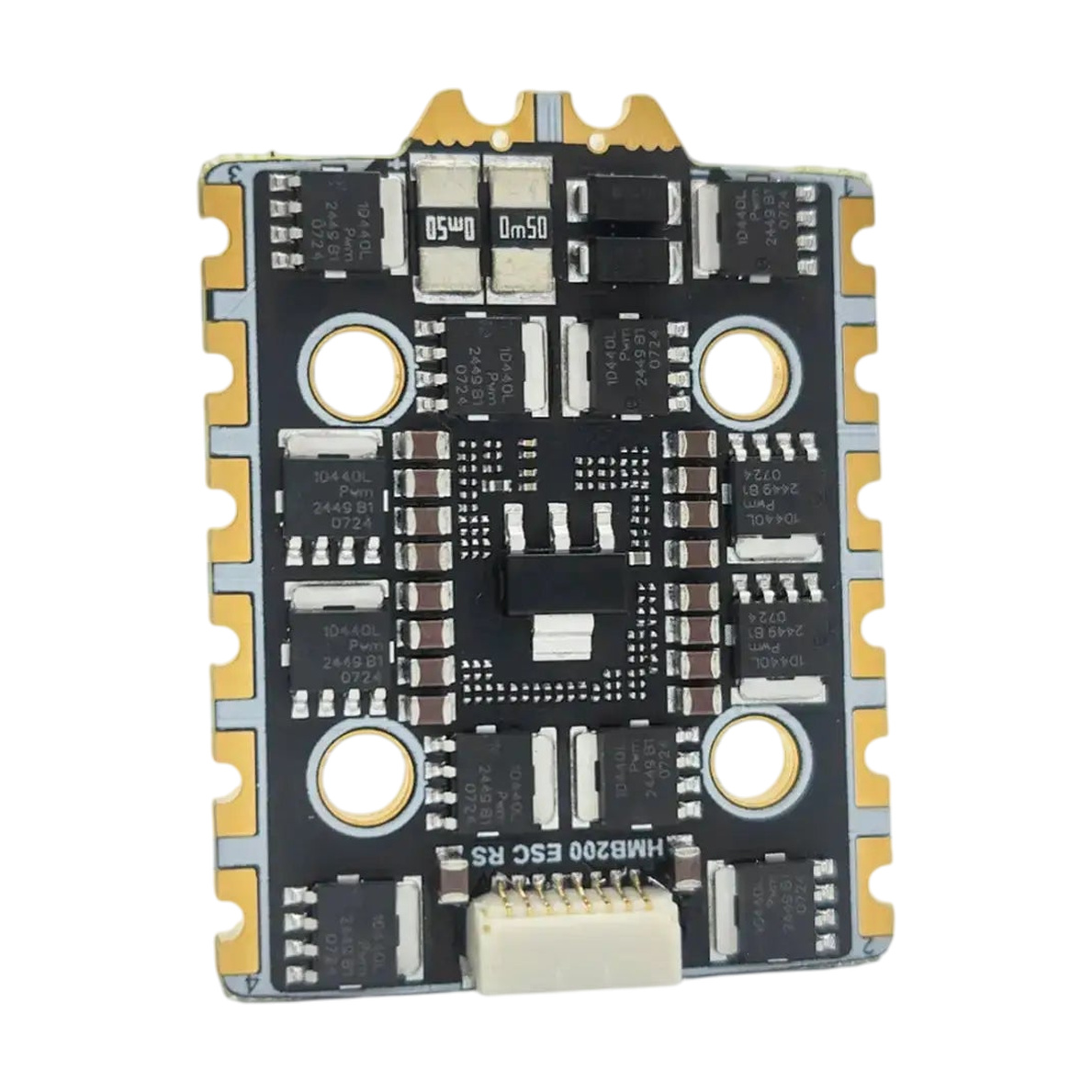

Der Regler basiert auf einer 6-lagigen Leiterplatte mit 3 oz Kupfer, Blind Vias („blind vias") und vergoldeter Oberfläche, was die Wärmeableitung unterstützt und die mechanische Widerstandsfähigkeit der Platine erhöht. Zwei integrierte TVS-Dioden schützen die Elektronik vor Spannungsspitzen, ohne dass externe Komponenten erforderlich sind. Die Platine ist ab Werk mit einer schützenden Nano-Beschichtung versehen.

Ein besonderes Merkmal ist die 3D-Konstruktion der Motorpads — jedes Pad umfasst die Ober-, Unter- und Seitenfläche der Platine. Das Kabel wird in eine halbkreisförmige Aussparung eingesetzt und von oben sowie unten verlötet, wodurch die Verbindung deutlich besser hält und das Pad auch bei einem harten Absturz oder gebrochenen Arm nicht abreißt. Die BAT+- und BAT--Strompads sind für hohe Ströme verstärkt. Im Lieferumfang ist ein Elektrolytkondensator mit 1000 µF enthalten, den wir empfehlen, an die Stromversorgung anzulöten.

Das Herzstück des Reglers ist ein AT32F421-Prozessor mit integriertem MOSFET-Treiber. Der Regler verwendet die Open-Source-Firmware AM32 mit einstellbarer Ausgangs-PWM-Frequenz und ist mit einem Stromsensor ausgestattet. Die Verbindung zum Flight Controller erfolgt über einen 8-poligen JST-SH 1.0-Stecker.

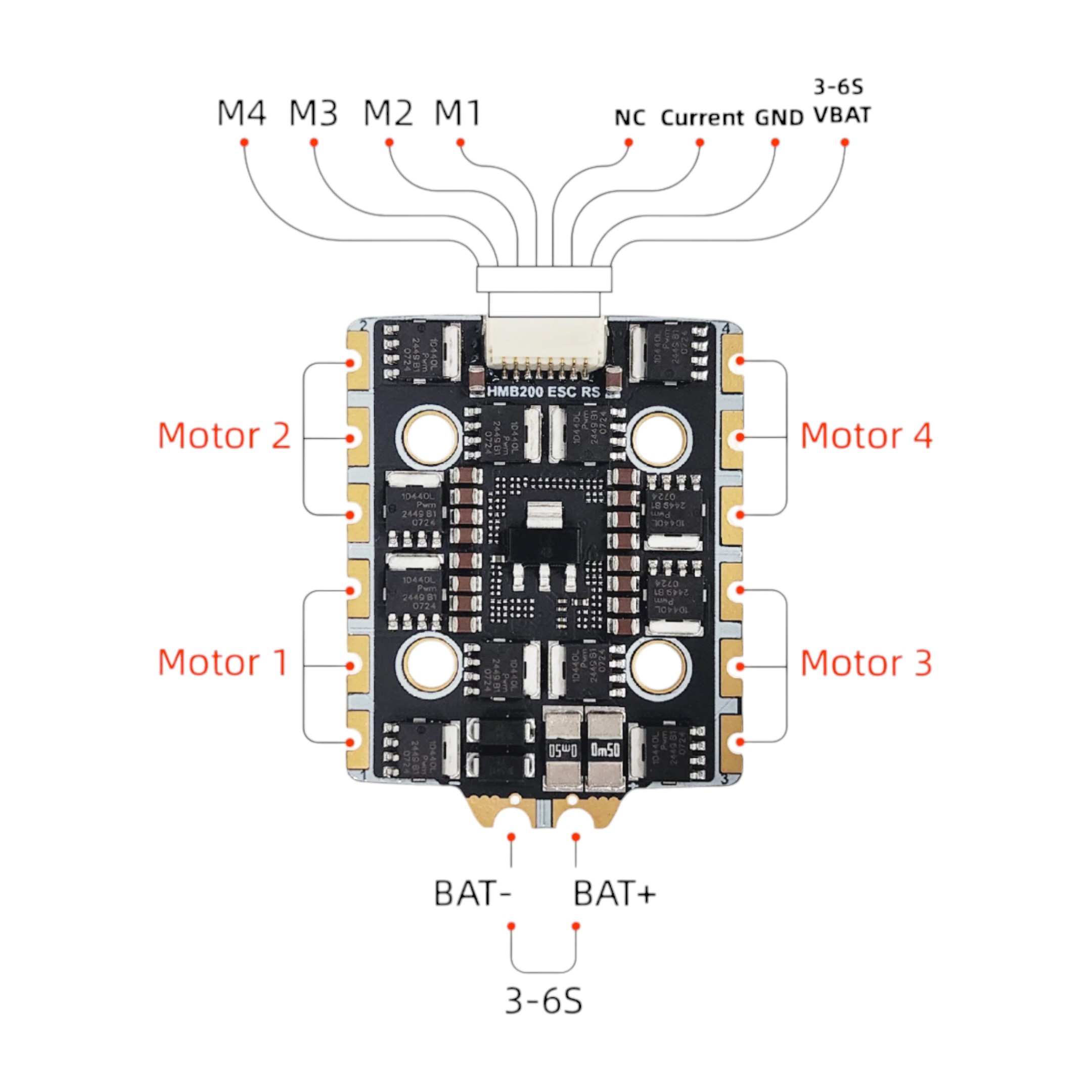

Anschlussschema

3D-Modell
