NewBeeDrone Hummingbird 200 AT32F435 mit ELRS

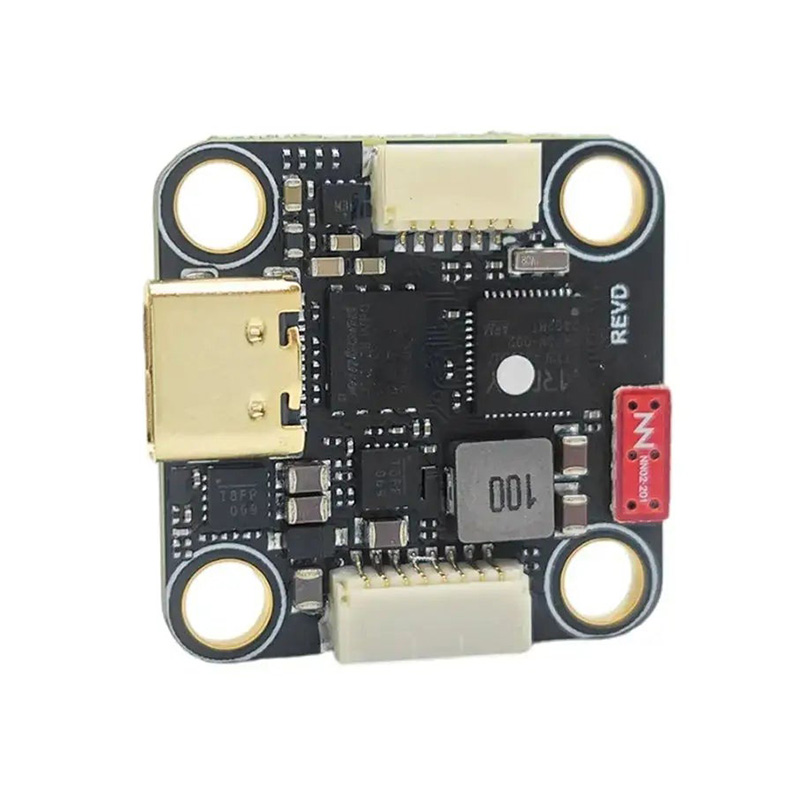

Hummingbird 200 RaceSpec ist eine Flugsteuerung mit integriertem 2,4GHz ELRS-Empfänger. Das Board besitzt ein Montageraster von 20×20 mm und ist hauptsächlich für 5" Racing-Drohnen mit 3–6S LiPo-Akkus ausgelegt.

Die Steuerung basiert auf einem AT32F435-Prozessor und einem ICM42688-Gyroskop. Sie verfügt über einen OSD-Chip für analoges Video sowie einen Anschluss für HDZero- oder DJI O4-Videosender. Zwei unabhängige BEC-Ausgänge (10V/2A und 5V/2A) versorgen Peripheriegeräte mit Strom. Der integrierte ELRS-Empfänger mit dualen Keramikantennen und TCXO-Oszillator sorgt für eine stabile RC-Verbindung und vereinfacht den Aufbau der Drohne. Das Board unterstützt die Betaflight-Firmware und bietet UART- und I2C-Schnittstellen für den Anschluss von GPS, LEDs oder Kompass. Durch die robuste Bauweise, das aufgeräumte Layout und das geringe Gewicht von 4,7 g ist das Hummingbird 200 RaceSpec die ideale Wahl für FPV-Racing-Drohnen, bei denen schnelle Reaktion und einfache Installation entscheidend sind. Ab Werk ist das Board mit einer Nano-Beschichtung gegen Feuchtigkeit versehen.

Board-Diagramm
