NewBeeDrone Hummingbird 305 ESC 80A 8S AM32

NewBeeDrone Hummingbird 305 ESC 80A 8S AM32 ist ein leistungsstarker 4-in-1-Regler für Drohnen vom 5" Freestyle bis hin zu großen 7"- und 10"-Long-Range-Drohnen. Der Regler unterstützt 3-8S LiPo-Akkus und hat ein Standard-Montagemaß von 30,5x30,5 mm M3.

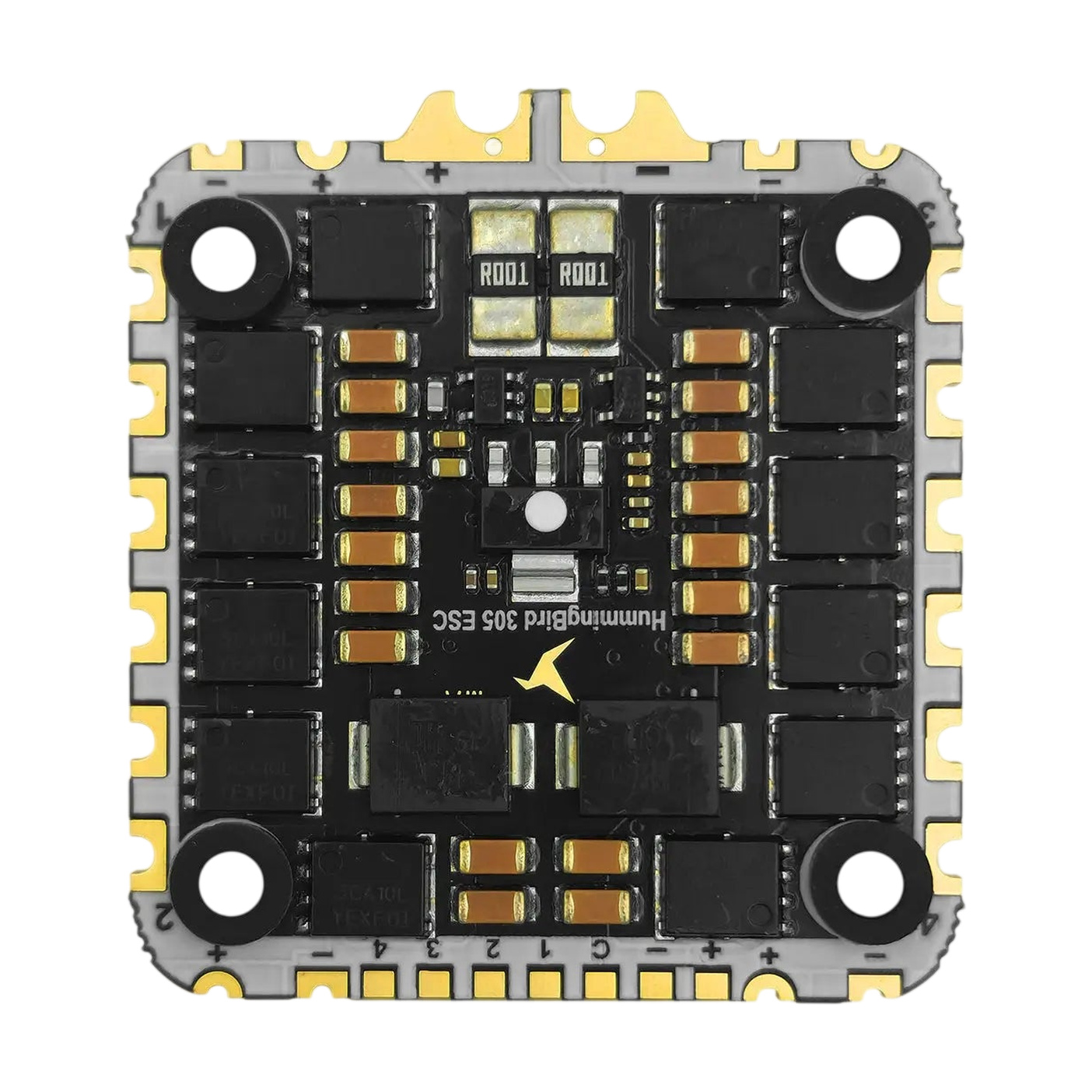

Der Regler basiert auf einer 6-lagigen Leiterplatte mit 3 oz Kupfer, Blind Vias und Vergoldung, was die Leitung hoher Ströme und die Wärmeableitung verbessert. Drei TVS-Dioden schützen ihn vor Spannungsspitzen. Der mitgelieferte Elektrolytkondensator 1000uF muss an den Regler angeschlossen werden. An jeder Ecke der Platine befinden sich zusätzlich separate +- und --Pads für weitere Kondensatoren, was bei 7"- und 10"-Drohnen den Anschluss mehrerer Kondensatoren deutlich erleichtert, ohne diese an ein einziges Stromversorgungspad löten zu müssen. Die Platine ist werkseitig mit einer schützenden Nano-Beschichtung versehen.

Motor- und Stromversorgungspads sind beidseitig ausgeführt: Lötzinn wird auf das obere und untere Pad aufgetragen, das Kabel in die halbkreisförmige Öffnung zwischen ihnen eingelegt und verlötet. Eine solche Verbindung bietet gute Leitfähigkeit und mechanische Festigkeit.

Der Regler verwendet einen AT32F421-Prozessor mit integriertem MOSFET-Treiber („Gate Driver“) und Open-Source-Firmware AM32. Er ist mit einem Stromsensor ausgestattet, dessen Ausgang zum Stecker geführt ist. Der Anschluss an die Flight Controller erfolgt über einen 8-poligen JST-SH1.0-Stecker.

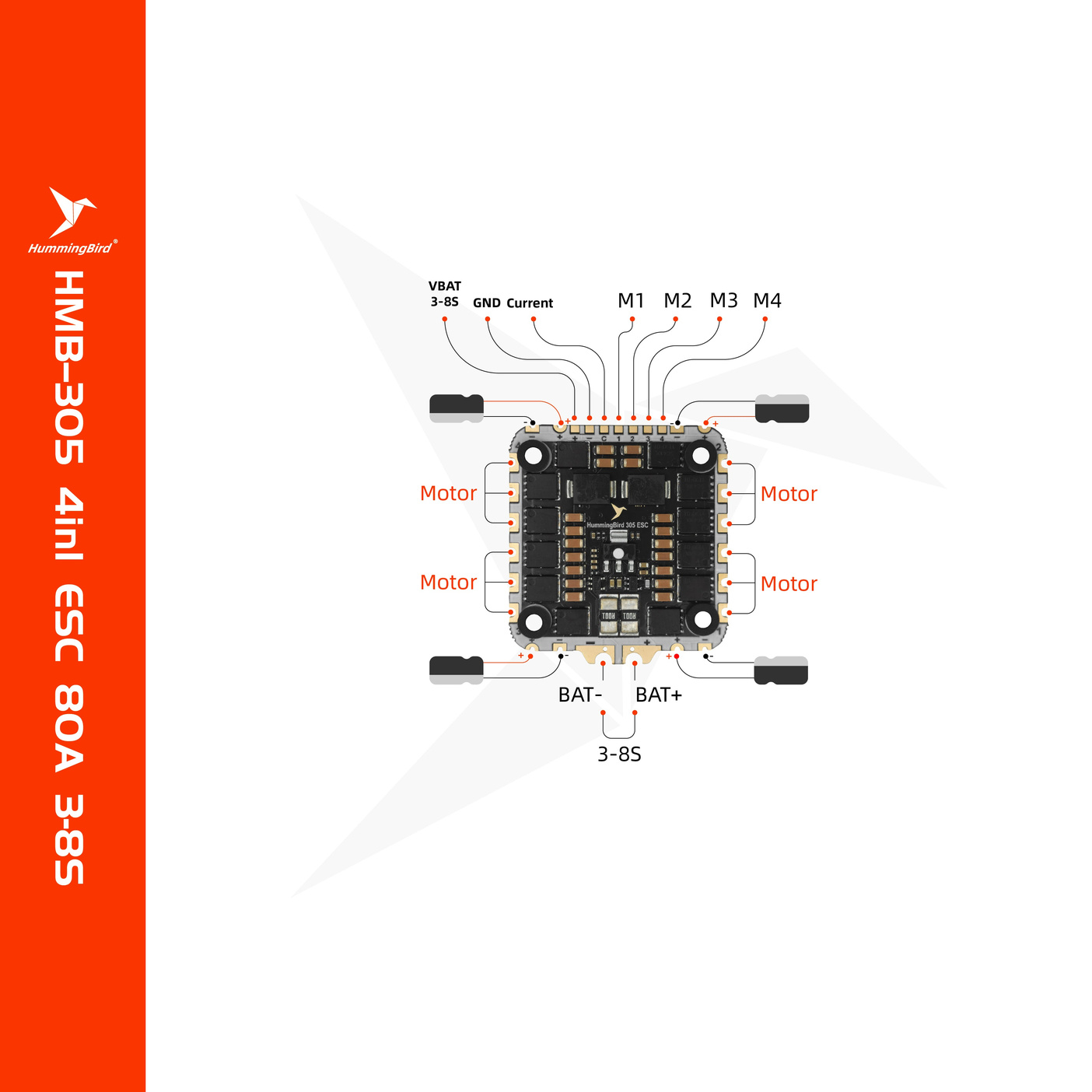

Anschlussschema
