OddityRC F7 40A ist eine AIO-Platine, die Flugcontroller und ESCs in einer kompakten Einheit kombiniert. Die Platine eignet sich für 2,5" und größere Cinewhoops, 3–4" Freestyle-Drohnen oder 5" Ultraleichtflugzeuge, die mit 4–6S LiPo Batterien betrieben werden.
Der Flugcontroller basiert auf dem STM32F722 Prozessor, kombiniert mit dem ICM42688P Gyroskop. Er verfügt auch über einen integrierten Barometer zur Höhenmessung und einen 16 MB Speicher für die Blackbox. Es gibt 5 UARTs und einen I2C-Bus für die Peripherieanschlüsse. Die ESCs betreiben die Bluejay Firmware mit bidirektionaler DShot-Unterstützung und können Ströme von bis zu 40A verarbeiten. Die Platine hat außerdem einen Stromsensor.

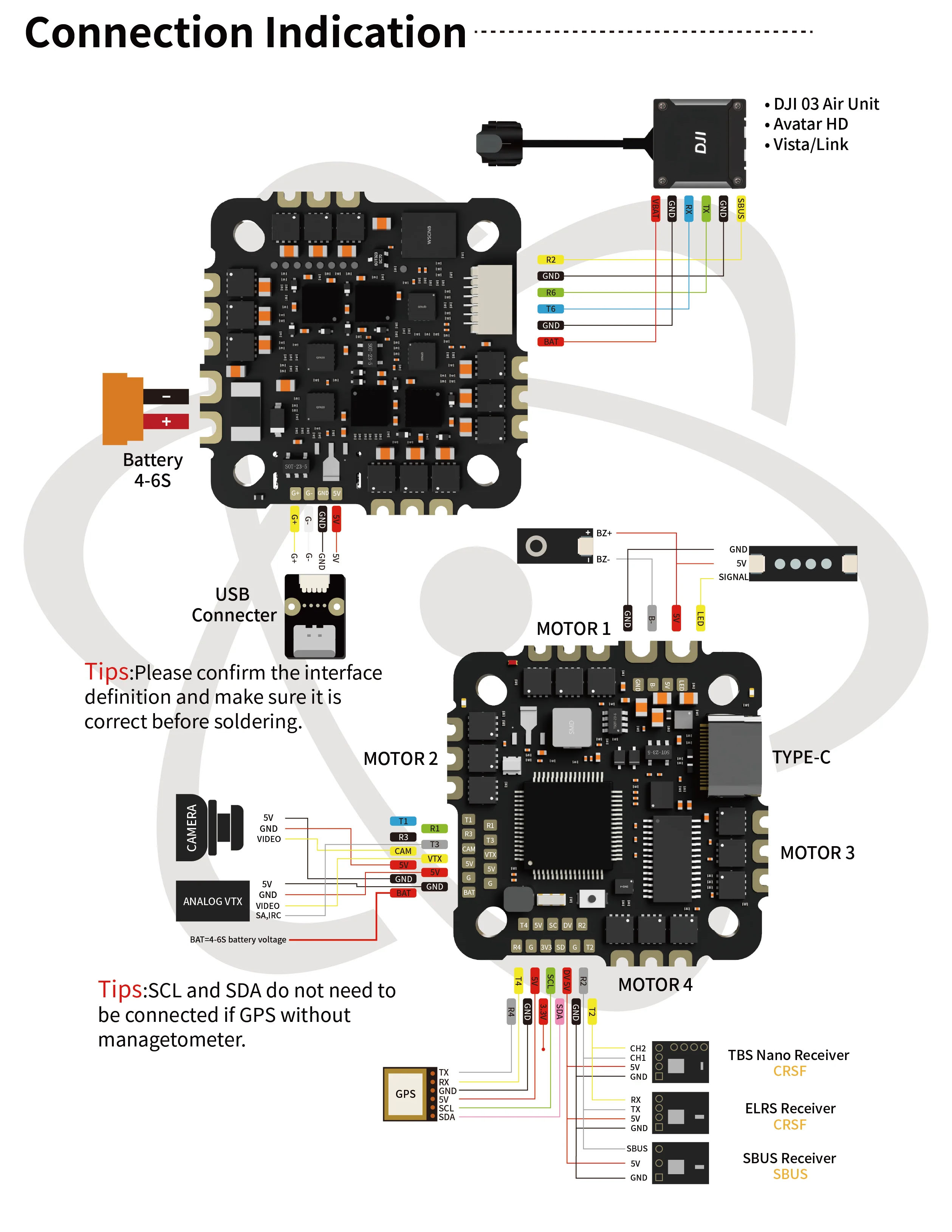

Die Platine ist mit einem Anschluss für digitale Video-Transmitter ausgestattet. Es gibt auch Pads zum Anschließen einer analogen Kamera und eines analogen Video-Transmitters.

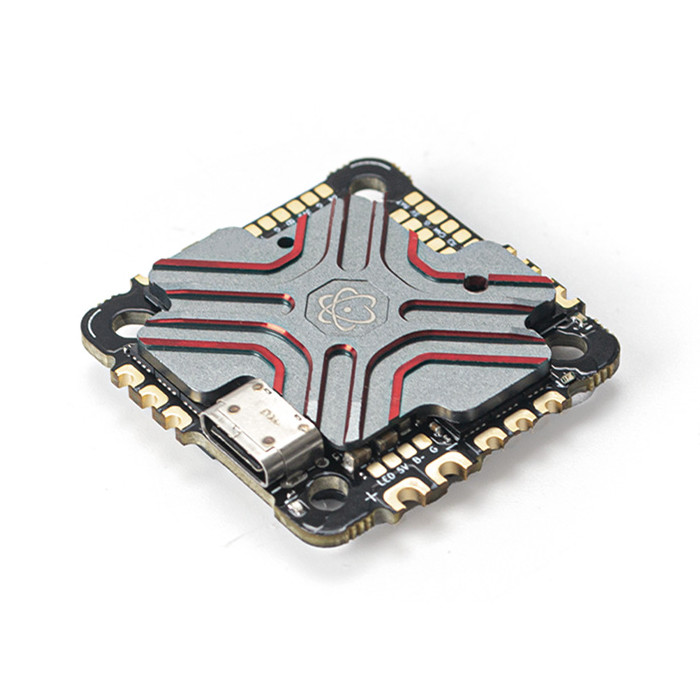

Die Platine verfügt über Aluminium-Kühlkörper für eine bessere Wärmeabfuhr. Sie enthält einen USB-C Anschluss für die PC-Verbindung. Es sind auch Lötpads für den Anschluss eines externen USB-Anschlusses vorhanden. Die Platinenabmessungen betragen 36 × 36 × 4,4 mm, die Lochabstände betragen 25,5 mm oder 26,5 mm und das Gewicht beträgt 8,8 g.
Hauptmerkmale
- Stromversorgung: 4-6S LiPo
- MCU: STM32F722RET6
- Gyroskop: ICM42688P
- Anzahl der UARTs: 5
- Barometer: DPS310
- Blackbox: 16MB
- ESC Firmware: Bluejay V0.19.2 48kHz
- Maximaler Strom: 40A
- Stromsensor: Ja
- Montagelöcher: 25,5 x 25,5 mm
- Größe: 36 x 36 x 4,4 mm
- Gewicht: 8,8 g
Inhalt
- 1x AIO Platine
- 1x XT60 Anschluss
- 2x Stromkabel
- 1x Kondensator
- 1x Satz von weichen Montagen
- 1x externer USB-Anschluss
- 1x LiPo-Band
