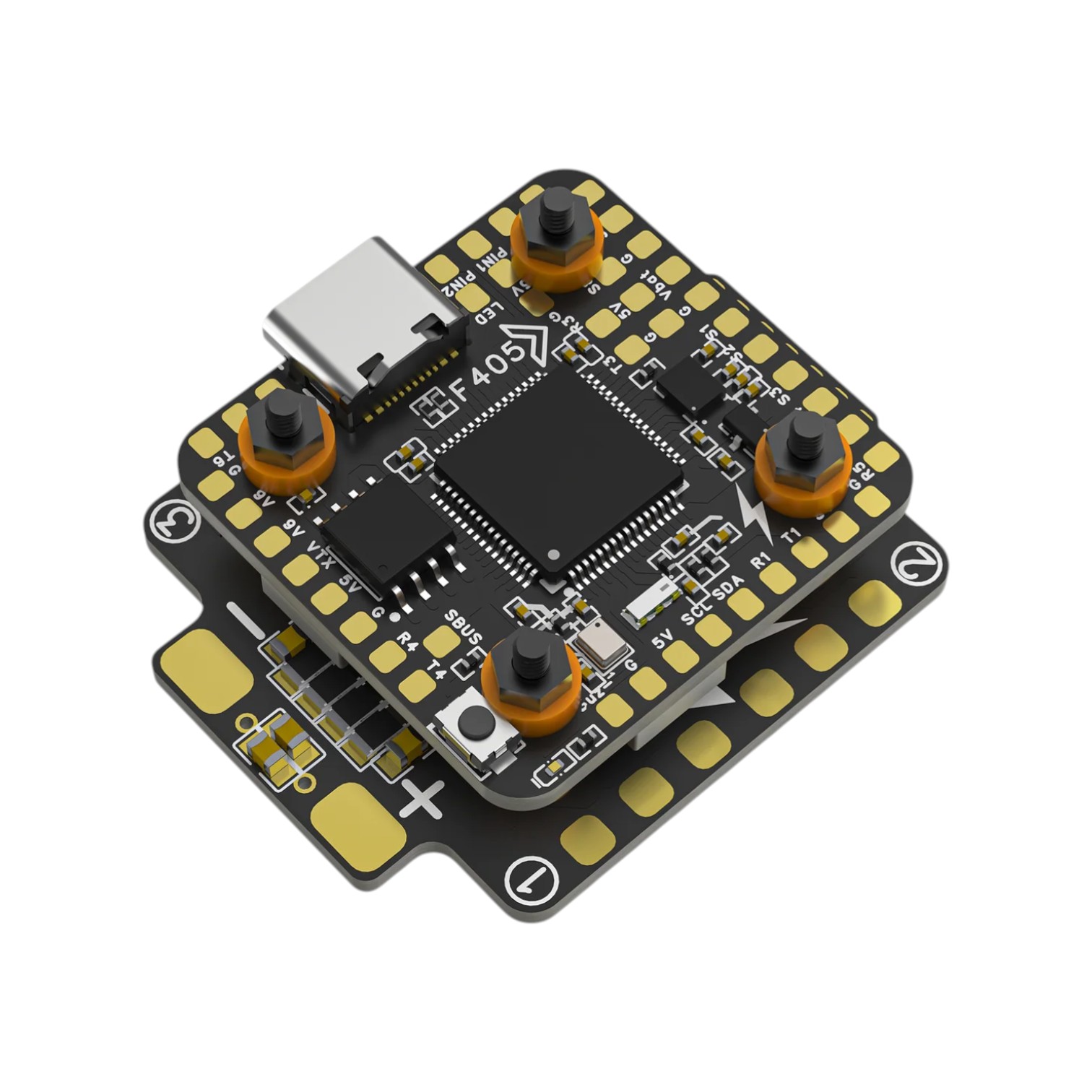

OddityRC Vortex F405 + 40A AM32 Mini

OddityRC F405 Mini AM32 40A ist ein erschwinglicher Stack mit einem M2-Montagelochabstand von 20x20mm. Der Stack kombiniert einen Flugcontroller und ESC, geeignet hauptsächlich für kleinere 3-4" Freestyle-Drohnen, die mit 3-6S LiPo-Batterien betrieben werden.

Der Flugcontroller verwendet einen STM32F405 Prozessor und ein ICM42688P Gyroskop. Es gibt einen 5V/2A und 9V/2A BEC, einen OSD-Chip für analoge Videos, ein SPL06 Barometer zur Höhenmessung und 16MB Speicher für die Blackbox. Für den Anschluss von Peripheriegeräten stehen 5 UARTs, ein I2C Bus und zwei PINIO Pads zur Verfügung.

Der ESC kann Strom bis zu 40A verarbeiten. Er nutzt moderne Firmware AM32, die bidirektionale DShot-Unterstützung, Telemetrie und einstellbare Ausgangs-PWM-Frequenz ermöglicht. Der ESC enthält auch einen Stromsensor.

Firmware-Updates können nicht online durchgeführt werden, eine lokale Firmware-Datei muss hochgeladen werden, die von der Website des Herstellers hier oder Betaflight 2026.1.20 hier heruntergeladen werden kann.

Verdrahtungsdiagramm
