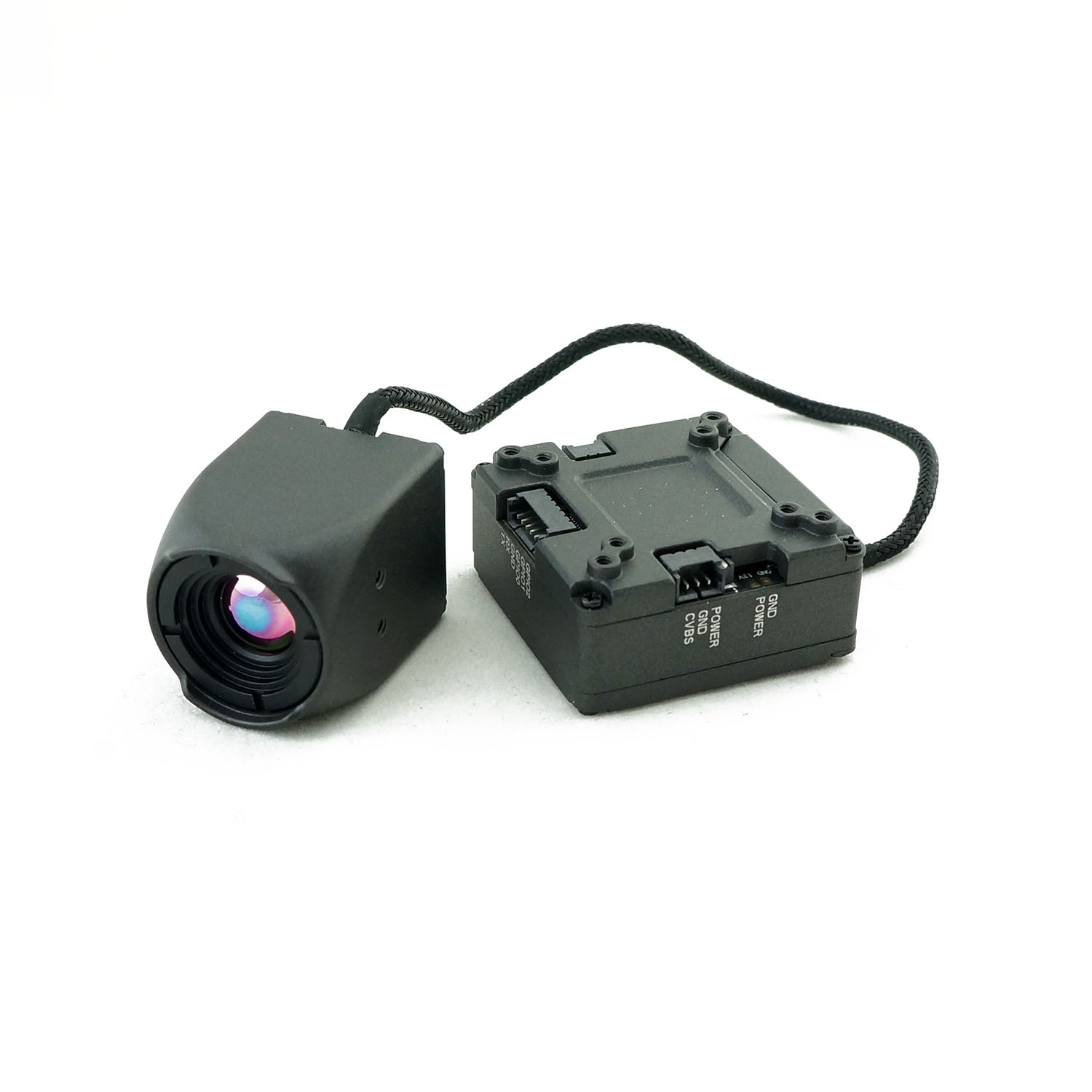

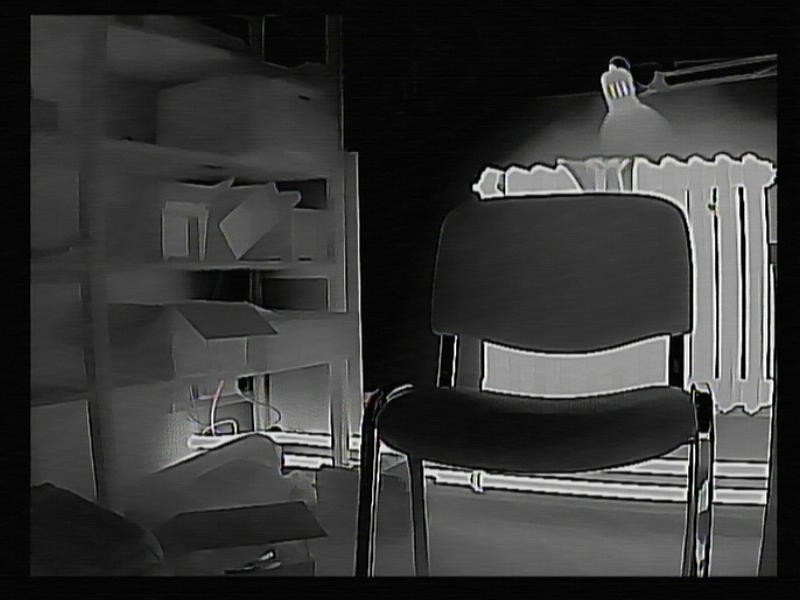

Phynan Vision FT046 ist eine kompakte Wärmebildkamera mit AI-Box, die sich für die Integration in kleinere Drohnen mit analoger Bildübertragung eignet. Die Kamera verwendet einen ungekühlten Vanadiumoxid-Sensor mit einer Auflösung von 640×512 Pixel und einem Objektiv mit einer Brennweite von 9,1 mm. Sie bietet ein Sichtfeld von 66° diagonal. Die Kamera nutzt die Wärmepalette "white hot", bei der wärmere Bereiche weiß erscheinen.
Die Kamera wird mit Gleichspannung im Bereich von 9–24V betrieben. Die AI-Box verfügt über Anschlüsse zur Verbindung. Die Kamera wird über einen analogen PAL-Ausgang (CVBS) mit einer Steuereinheit oder einem standardmäßigen analogen Videoübertrager verbunden.
Die Kamera unterstützt die Steuerung und Konfiguration über UART, was eine Anpassung von Kontrast, Helligkeit, Pseudo-Farben, Verschlussmodus oder die Aktivierung der Hot Tracking-Funktion ermöglicht. Der Hersteller definiert die Befehlsstruktur für eine erweiterte Integration in Steuereinheiten (siehe Handbuch). Die Kamera umfasst zudem ein OSD-Menü, das über einen externen Joystick gesteuert wird.
Hauptmerkmale
- Eingangsspannung: 9–24V (über BEC)
- Sensor: Ungekühltes Vanadiumoxid
- Objektiv: F1.0/9.1mm
- Sichtfeld: 48.3°(H)*38.6°(V)*66°(D)
- Bildfrequenz: 50 fps
- Auflösung: 640x512 px
- Ausgang: CVBS - PAL
- Stromverbrauch: <1.5W
- Kameragröße: 22x19.5x26.5 mm
- AI-Box Größe: 33.5x33.5x16.5 mm
- Montagedurchlässe: 20x20/25.5x25.5 mm M2
- Gewicht: 45 g
Die Handbücher
Inhalt
- 1x Kamera
- 1x JST1.25 3Pin Verbindungskabel
