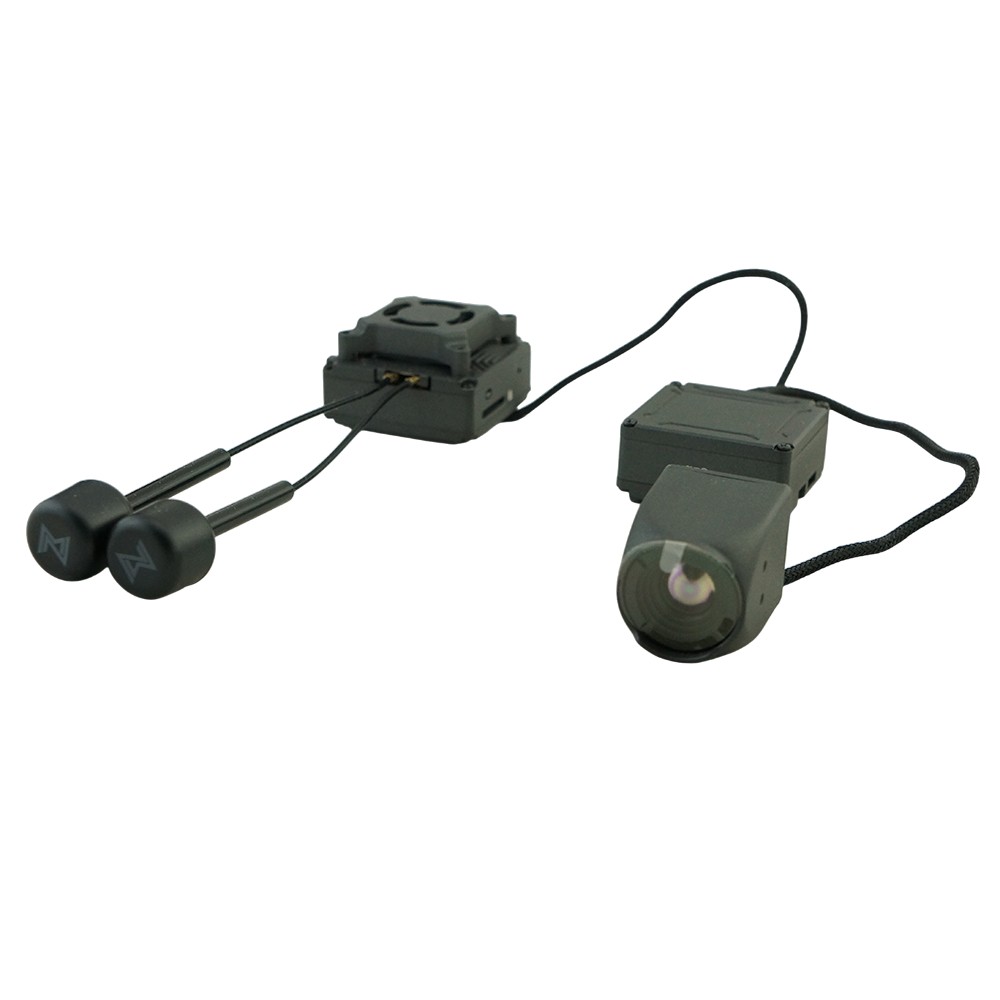

Phynan Vision FT483 ist eine kompakte thermische Kamera mit AI-Box und Walksnail Avatar GT Video-Transmitter, die für die Integration in kleinere Drohnen mit analoger Bildübertragung entwickelt wurde. Die Kamera verwendet einen ungeschlossenen Vanadiumoxid-Sensor mit einer Auflösung von 400×300 Pixeln und einem Objektiv mit einer Brennweite von 7 mm. Sie bietet ein weites Sichtfeld von 68,8° diagonal. Die Kamera nutzt die thermische Palette „white hot“, bei der wärmere Bereiche weiß sind.
Die Kamera wird über die AI-Box mit einem Spannungsbereich von 9–24V betrieben. Der Walksnail Avatar GT Video-Transmitter muss gleichzeitig mit der Kamera mit Strom versorgt werden. Die Bildübertragung von der thermischen Kamera wird nur im Modus 540p (Rennmodus) unterstützt. Wenn das Walksnail-System auf 720p oder 1080p eingestellt ist, werden die Daten von der Kamera nicht korrekt angezeigt.
Die Kamera unterstützt die Steuerung und Konfiguration über UART, was Anpassungen für Kontrast, Helligkeit, Pseudofarben, Verschlussmodus oder Aktivierung der Hot Tracking-Funktion ermöglicht. Der Hersteller definiert die Befehlsstruktur für eine erweiterte Integration in Flugcontroller (siehe Handbuch). Die Kamera enthält auch ein OSD-Menü, das über einen externen Joystick gesteuert wird.
Die Kamera hat eine Breite von 22 mm und verfügt über zwei M2-Gewinde mit einem Abstand von 6 mm, was sie mit Halterungen für klassische Mini-größe analoge Kameras kompatibel macht. Die Kamera wird über ein MIPI-Kabel mit der AI-Box verbunden. Für eine einfache Installation hat die AI-Box Montageschraublöcher mit Abständen von 20×20 mm M2 und 25,5×25,5 mm M2.
Kameras sind für die direkte Installation konzipiert und werden in einfacher technischer Verpackung ohne Designer-Box geliefert.
Hauptmerkmale
- AI-Box Eingangs-Spannung: 9-24V (via BEC)
- VTX Eingangs-Spannung: 11.1-25.2V
- Sensor: Ungeschlossener Vanadiumoxid
- Objektiv: F1.0/7mm
- Sichtfeld: 55.4°(H)*40.8°(V)*68.8°(D)
- Bildwiederholfrequenz: 50fps
- Auflösung: 400x300px
- Ausgang: Walksnail Avatar - Rennmodus
- Stromverbrauch: <1.5W
- Frequenzband: 5725-5850GHz
- Übertragungsleistung: Max 33dBm (2W)
- Kamera Größe: 22x19.5x26.5mm
- AI-Box Größe: 33.5x33.5x16.5mm
- VTX Größe: 34x34x20mm
- Montageschraublöcher: 20x20/25.5x25.5mm M2
- Gewicht: 44g
Die Handbücher
Inhalt
- 1x Kamera
- 1x Walksnail Avatar GT
- 1x JST1.25 3Pin Verbindungskabel
