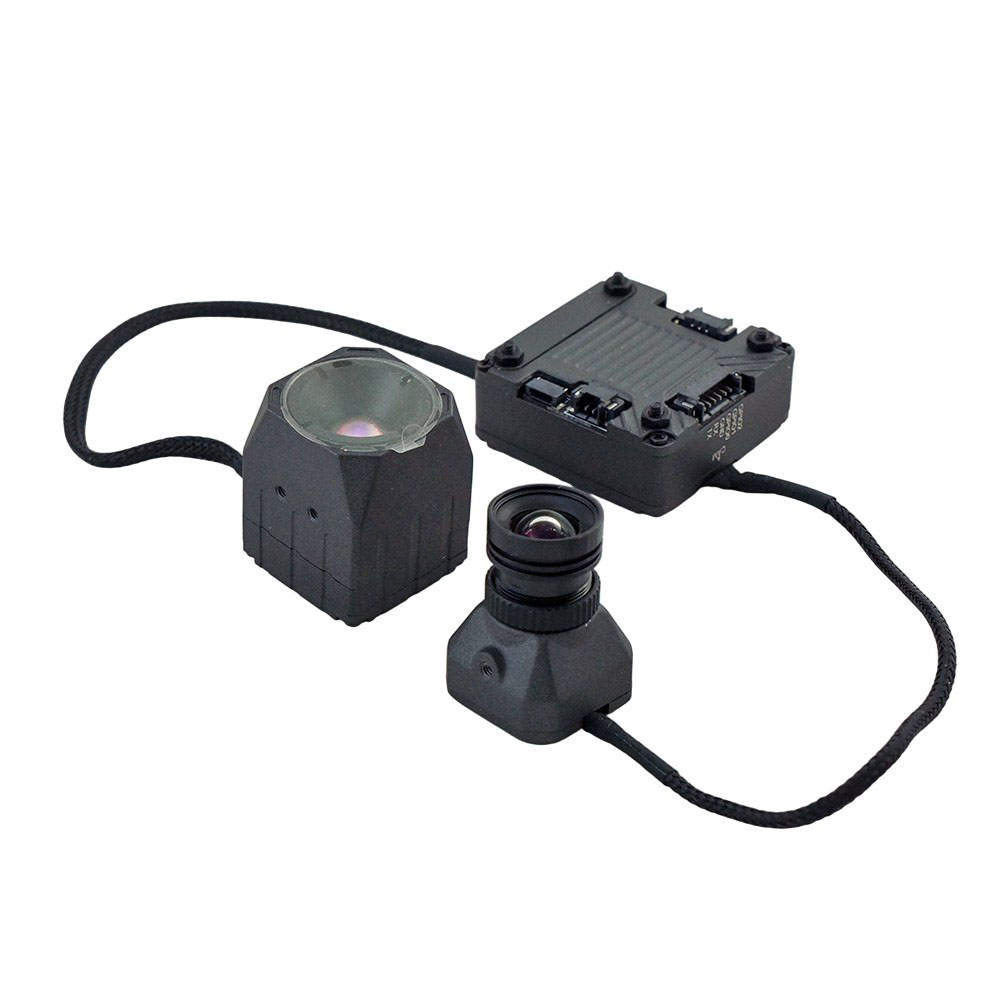

Phynan Vision FT483 Dual ist eine kompakte Kombination aus Wärmebild- und Standardkamera mit einer AI-Box, die für die Integration in kleinere Drohnen mit analoger Bildübertragung entwickelt wurde. Die Wärmebildkamera verwendet einen ungeschriebenen Vanadiumoxid-Sensor mit einer Auflösung von 400×300 Pixel und einem Objektiv mit einer Brennweite von 7 mm. Sie bietet ein weites Sichtfeld von 68.8° diagonal. Die Kamera verwendet die Wärmepalette “weiß heiß”, bei der wärmere Bereiche weiß erscheinen.
Der Ausgang der Kamera ist ein standardisierter analoger Videosignal CVBS (PAL), der direkt mit einem analogen Video-Sender verbunden werden kann. Die Kamera wird mit einer Spannung von 9–24 V versorgt.
Die Wärmebildkamera wird durch eine Standard-Kamera für das sichtbare Spektrum Ratel Ultra ergänzt. Die Kamera verwendet einen 1/1.8" Sensor und ein Objektiv mit einer Brennweite von 6mm. Das Sichtfeld der Kamera beträgt 36.86° horizontal und 29.14° vertikal. Die Kamera hat eine Micro Größe mit einer Breite von 19mm.
Die Kamera unterstützt die Steuerung und Konfiguration über UART, wodurch die Anpassung von Kontrast, Helligkeit, Pseudofarben, Verschlussmodus oder die Aktivierung der Hot Tracking Funktion möglich ist. Es ist auch möglich, zwischen der Wärmebildkamera und der Kamera des sichtbaren Spektrums umzuschalten. Die Kamera unterstützt auch die Bild-in-Bild (PiP) Ausgabe. Der Hersteller definiert die Befehlsstruktur für die erweiterte Integration in Steuergeräte (siehe Handbuch). Die Kamera enthält auch ein OSD-Menü, das über einen externen Joystick gesteuert wird.
Die Wärmebildkamera hat eine Breite von 22 mm und zwei M2-Gewinde mit einem Abstand von 6 mm an den Seiten, sodass sie mit Halterungen für Standard-Mini-analoge Kameras kompatibel ist. Die Kamera ist über ein MIPI-Kabel mit der AI-Box verbunden. Für eine einfache Installation verfügt die AI-Box über Montageschrauben mit einem Abstand von 20×20 mm M2 und 25.5×25.5 mm M2.
Kameras sind für die direkte Installation konzipiert. Sie werden in einfacher technischer Verpackung ohne dekorative Box geliefert.
