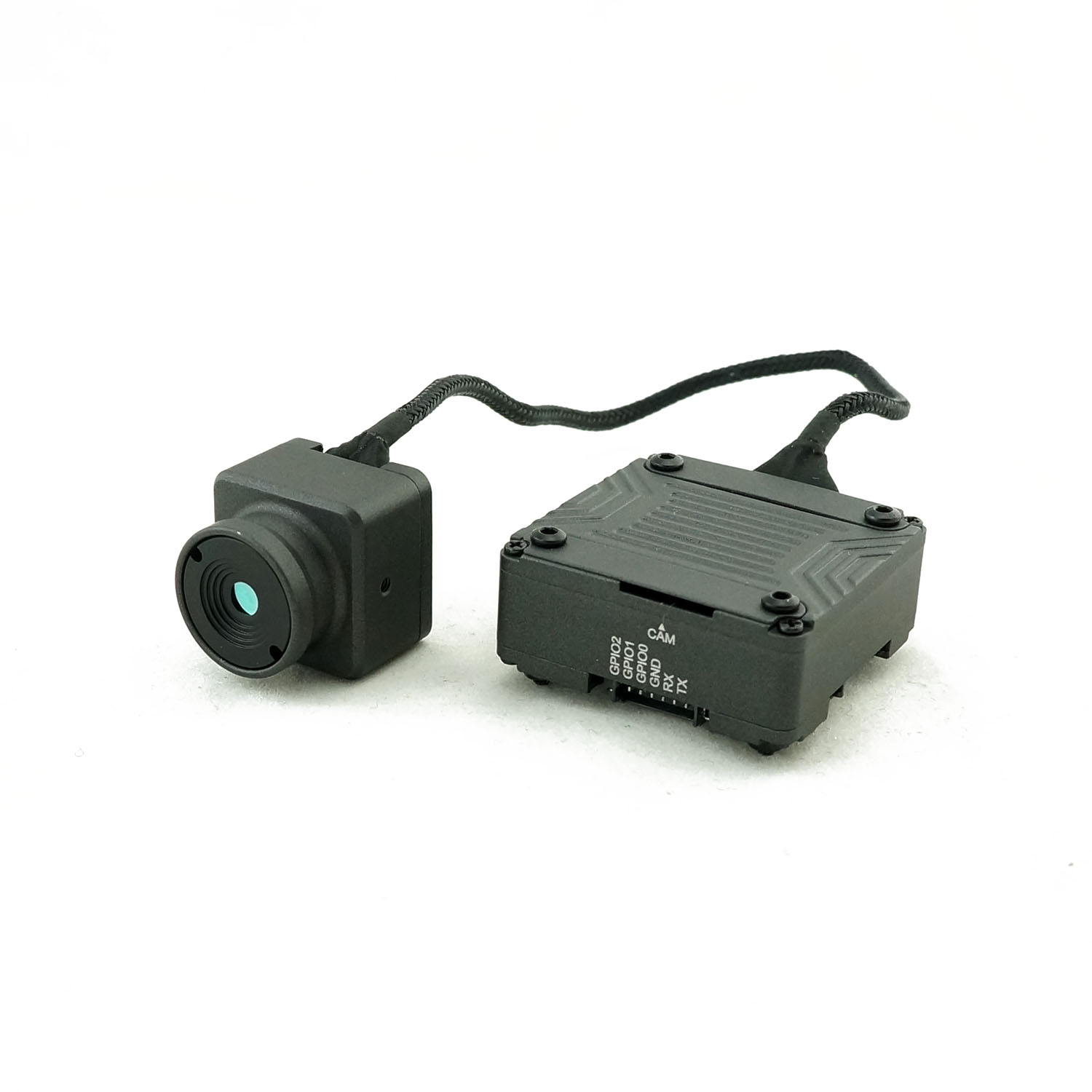

Phynan Vision FT652 ist eine kompakte Budget- Wärmebildkamera mit einer KI-Box, die für die Integration in kleinere Drohnen mit analoger Bildübertragung konzipiert wurde. Die Kamera verwendet einen ungekühlten Vanadiumoxid-Sensor mit einer Auflösung von 256x192 Pixeln und ein Objektiv mit einer Brennweite von 4 mm. Sie bietet ein Sichtfeld von 62,3° diagonal. Die Kamera verwendet die Wärmepalette "white hot", bei der wärmere Bereiche weiß erscheinen.
Der Ausgang der Kamera ist ein standardmäßiges analoges Videosignal CVBS (PAL), das direkt an einen analogen Video-Sender angeschlossen werden kann. Die Kamera wird mit einer Spannung von 9–24 V betrieben.
Die Kamera unterstützt die Steuerung und Konfiguration über UART, sodass Einstellungen für Kontrast, Helligkeit, Pseudofarben, Verschlussmodus oder das Aktivieren der Hot Tracking-Funktion vorgenommen werden können. Der Hersteller definiert die Befehlsstruktur für eine erweiterte Integration in Steuereinheiten (siehe Anleitung).
Die Kamera hat eine Breite von 19,5 mm und M2-Gewinde an den Seiten, sodass sie mit Halterungen für Standard-Analogkameras der Micro-Größe kompatibel ist. Die Kamera wird über ein MIPI-Kabel mit der KI-Box verbunden.
Die Kameras sind für die direkte Installation vorgesehen. Sie werden in einfacher technischer Verpackung ohne Designerboxen geliefert.
Hauptmerkmale
- Eingangsspannung: 9-24V (über BEC)
- Sensor: Ungekühltes Vanadiumoxid
- Objektiv: F1.0/4mm
- Sichtfeld: 50°(H)*37.2°(V)*62.3°(D)
- Bildwiederholrate: 50fps
- Auflösung: 256x192px
- Ausgang: CVBS - PAL
- Leistungsaufnahme: <1.5W
- Kameragröße: 19.5x19.5x20mm
- KI-Box Größe: 33.5x33.5x16.5mm
- Gewicht: 37g
Die Handbücher
Inhalt
- 1x Kamera
- 1x JST1.25 3Pin Verbindungskabel
