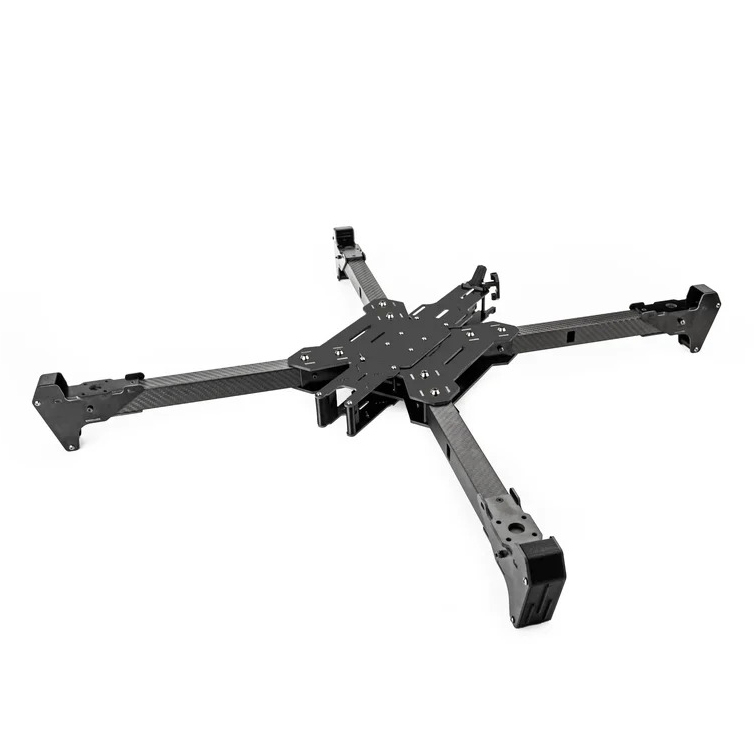

Pilotix Rocky PT15 ist ein 15"-Rahmen, geeignet für den Bau einer großen Heavy-Lift-Drohne. Der diagonale Motorabstand beträgt 670 mm. Die Arme bestehen aus quadratischen Carbonrohren mit 25 × 25 mm, die über seitliche Verschlüsse am Rahmenkörper befestigt sind.
Sowohl das untere als auch das obere Plate bestehen aus 3,5 mm starkem Glasfaserverbund. In der Mitte des Rahmens befindet sich Platz für ein Stack mit Befestigungsbohrungen von 30,5 x 30,5 mm. Im hinteren Teil des Rahmens befindet sich Platz zur Befestigung des Videosenders. Für eine einfache Installation stehen Befestigungsbohrungen mit den Abständen 30,5 x 30,5 mm (M3), 25,5 x 25,5 mm (M2) und 20 x 20 mm (M2) zur Verfügung. Im vorderen Bereich gibt es die gleichen Befestigungsbohrungen und zusätzlich einen Abstand von 40 x 40 mm (M2) zur Befestigung von AI-Boxen einiger FPV-Kameras. Zum Rahmen gehört eine 3D-gedruckte Halterung zur Befestigung einer Kamera der Größe Micro. Zwischen den Streben ist ausreichend Platz auch für größere Kameras, einschließlich DJI O4 Pro.
Die Gesamtmaße des Rahmens betragen 578 x 578 x 90 mm. Zum Rahmen gehören eine 3D-gedruckte Halterung für den SMA-Anschluss, eine ELRS-Antennenhalterung und 4x Lipo-Straps.
Hauptmerkmale
- Diagonaler Motorabstand: 670 mm
- Maximale Propellergröße: 15"
- Arme: quadratisches Carbonrohr 25 x 25 mm
- Stärke des unteren Plates: 3,5 mm
- Stärke des oberen Plates: 3,5 mm
- Unterstützte Kamerabreite: 19 mm Micro, Platz auch für DJI O4 Pro
- Befestigungsbohrungen für Stack: 30,5 x 30,5 mm
- Befestigungsbohrungen für Motoren: 30 mm M4
- Befestigungsbohrungen für VTX: 30,5 x 30,5 mm (M3) / 25,5 x 25,5 mm (M2) / 20 x 20 mm (M2)
- Vordere Befestigungsbohrungen: 40 x 40 mm (M2) / 30,5 x 30,5 mm (M3) / 25,5 x 25,5 mm (M2) / 20 x 20 mm (M2)
- Größe: 578 x 578 x 90 mm
- Gewicht: 1,3 kg
Inhalt
- 1x Pilotix PT15 Rahmen
- 1x Satz Aluminium-Standoffs
- 1x Satz Schrauben
- 1x Satz Muttern
- 1x Satz 3D-gedruckter Teile
- 1x Akku-Pad
- 4x Lipo-Straps
