Pilotix PT10 V2

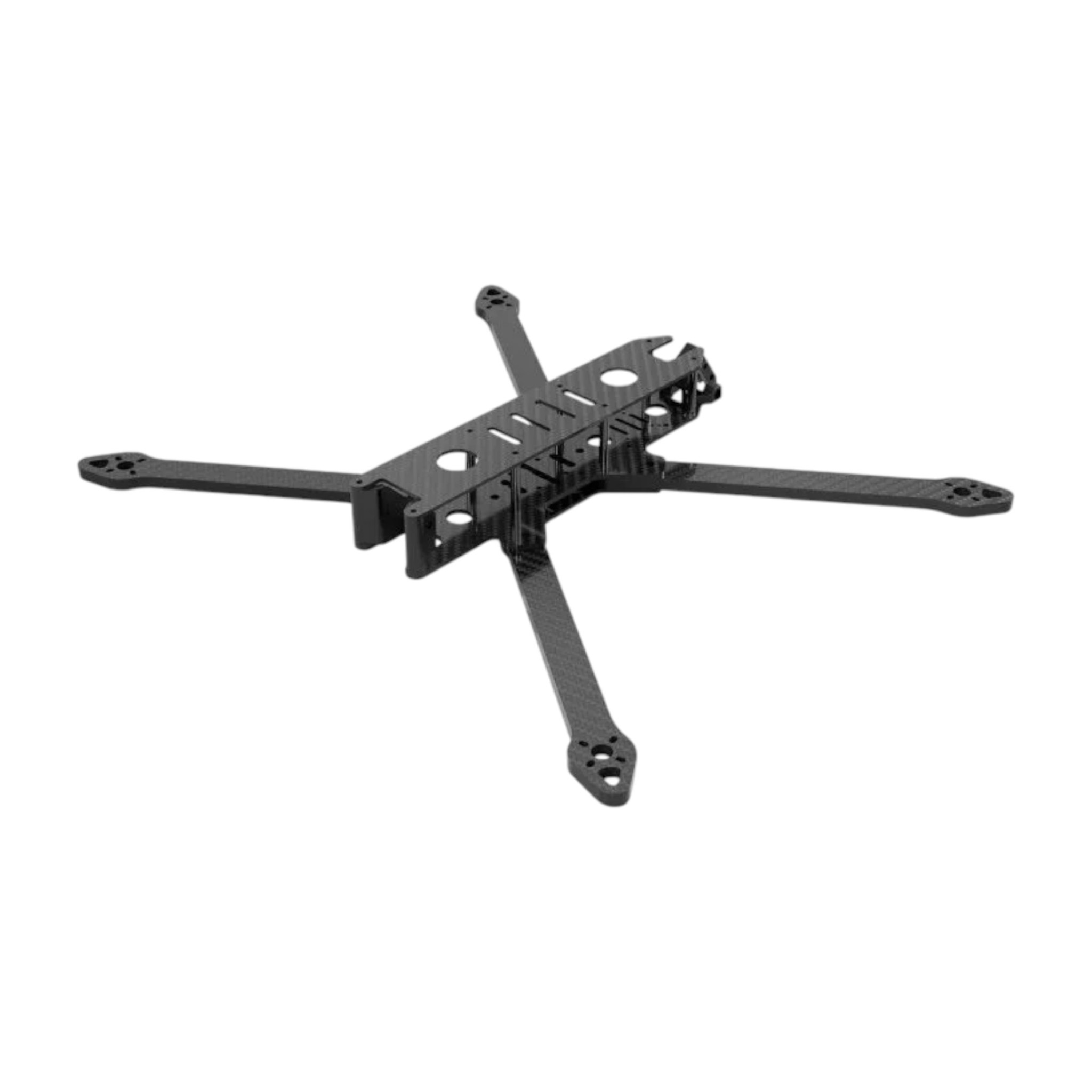

Pilotix PT10 V2 ist ein Carbonrahmen, geeignet für den Bau einer großen 10" Long-Range-Kopter. Der Rahmen hat eine X-Armanordnung, die ihm hohe Steifigkeit und Widerstandsfähigkeit verleiht.

Der Rahmen ist für Motoren mit Befestigungsbohrungen 19 mm M3 und Propeller bis zu einer Größe von 10" ausgelegt. Der Rahmen hat einen diagonalen Motorabstand von 425 mm und Arme aus 7 mm dickem Carbon. Die untere und mittlere Platte bestehen aus 3 mm Carbon. Die obere Platte besteht aus 2 mm Carbon. Für den Stack sind Befestigungsbohrungen mit einem Abstand von 30,5 x 30,5 mm M3 vorbereitet. Die FPV-Kamera ist in einer 3D-gedruckten Halterung befestigt, die auf die Standoffs aufgeschoben wird. Zum Rahmen gehört eine 3D-gedruckte Halterung zur Befestigung einer Micro-Kamera. Zwischen den Standoffs ist ausreichend Platz auch für größere Kameras, einschließlich DJI O4 Pro. Im hinteren Teil der Drohne ist Platz für die Montage des Videosenders. Für den Videosender sind Befestigungsbohrungen mit den Abständen 30,5 × 30,5 mm M3, 25,5 x 25,5 mm M2 und 20 × 20 mm M2 vorbereitet. Das Gewicht des Rahmens beträgt 310 g.
