Pilotix Rocky 10 SE

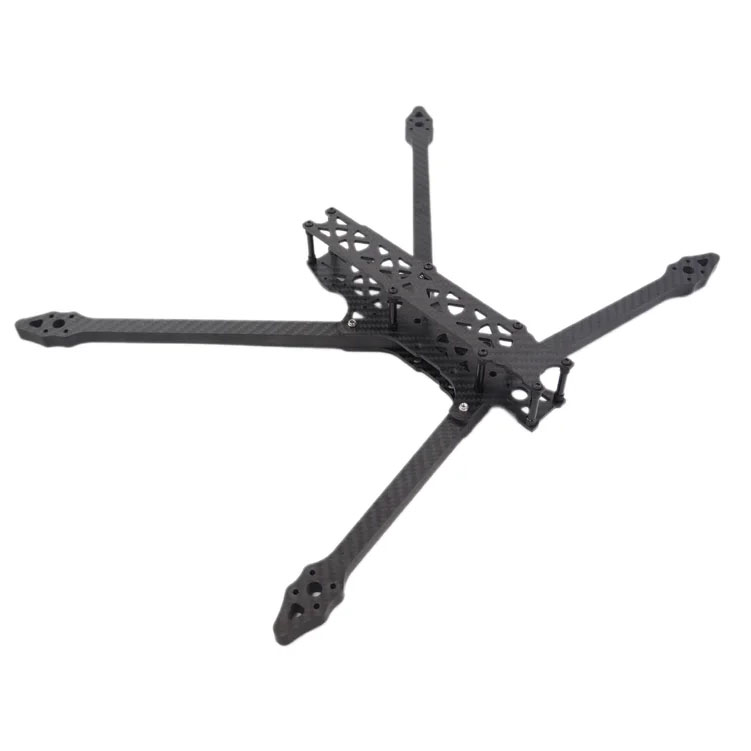

Pilotix Rocky 10 SE ist ein Carbonrahmen, geeignet für den Bau einer großen 10" Long-Range-Kopter. Der Rahmen hat eine Deadcat-Armanordnung, bei der die vorderen Arme weiter nach außen versetzt sind, sodass in der FPV-Kamera keine störenden Propellerkanten sichtbar sind.

Der Rahmen ist für Motoren mit 19 mm M3-Montagebohrung und Propeller bis zu einer Größe von 10" ausgelegt. Der Rahmen hat einen diagonalen Motorabstand von 425 mm und Arme aus 10 mm dickem Carbon, die hohe Steifigkeit und Haltbarkeit gewährleisten. Das Unter- und Mittelplateau besteht aus 3 mm Carbon, das obere Plateau aus 2,5 mm. Für den Stack sind Montagebohrungen mit einem Abstand von 30,5 x 30,5 mm M3 vorbereitet. Die FPV-Kamera ist in einer 3D-gedruckten Halterung befestigt, die auf die Standoffs geschoben wird. Bestandteil des Rahmens ist eine 3D-gedruckte Halterung für Kameras der Größe Micro (19 mm). Im hinteren Teil der Drohne ist dann Platz für die Montage des Videosenders. Für den Videosender sind Montagebohrungen mit einem Abstand von 30,5 × 30,5 mm M3 sowie 20 × 20 mm M2 vorbereitet. Die Gesamtmaße des Rahmens betragen 402 x 316 x 49 mm und das Gewicht beträgt 303 g.
