Pilotix F405 V3 + 60A Bluejay

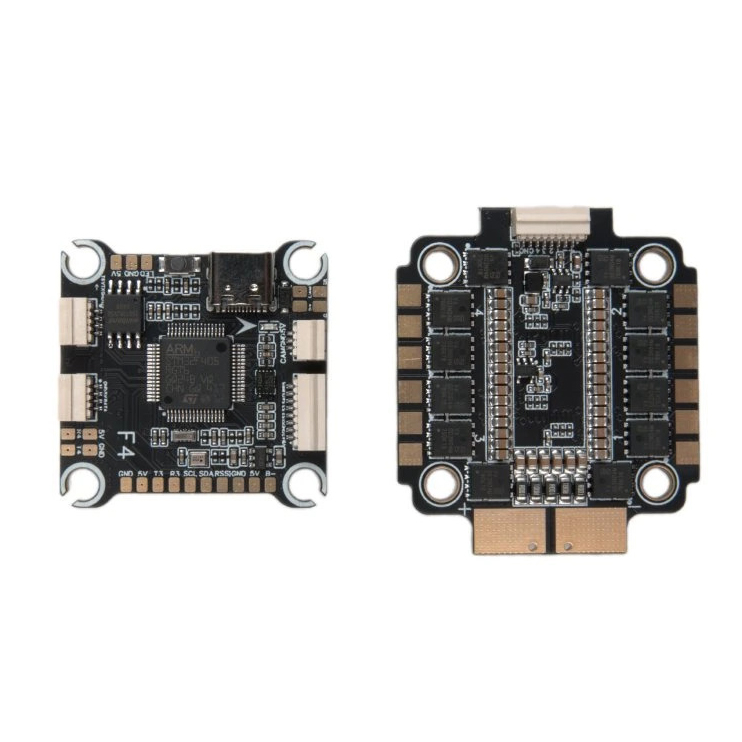

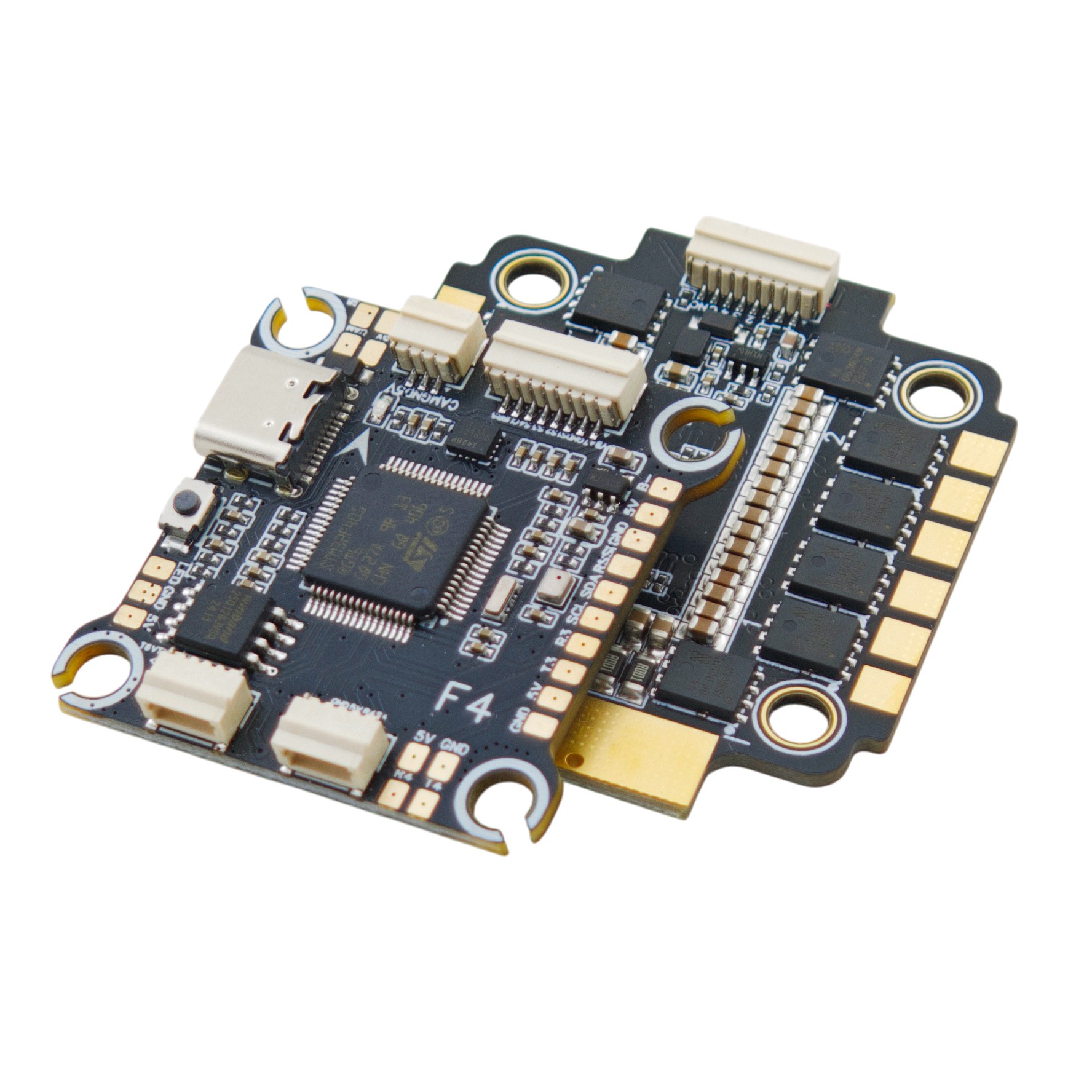

Pilotix F405 V3 + 60A Bluejay ist ein preisgünstiger Stack, der Flight Controller und ESC kombiniert. Er findet daher Einsatz auf leistungsstarken 5" Freestyle- und Racing-Drohnen sowie auf 7" Long-Range-Koptern, die mit 3-6S LiPo-Akkus betrieben werden.

Der Flight Controller verwendet den Prozessor STM32F405 in Kombination mit dem Gyroskop ICM42688P. Zur Verfügung stehen 16MB Speicher für blackbox, ein integrierter Barometer sowie 5V/3A und 12V/2A BEC. Das Board bietet 5 UARTs, 8 Motorausgänge,  analoges OSD sowie einen Anschluss für DJI und kann daher mit analoger und digitaler Bildübertragung verwendet werden. Außerdem stehen I2C-Pads zum Anschluss eines Kompasses an  GPS-Module zur Verfügung.

Der ESC bewältigt einen Dauerstrom von bis zu 60A. Er verwendet die 8bit-Firmware Bluejay (JH-30), die bidirectional DShot und RPM-Filtering. unterstützt. Der ESC ist mit einer schützenden TVS-Diode undeinem Stromsensor. ausgestattet.

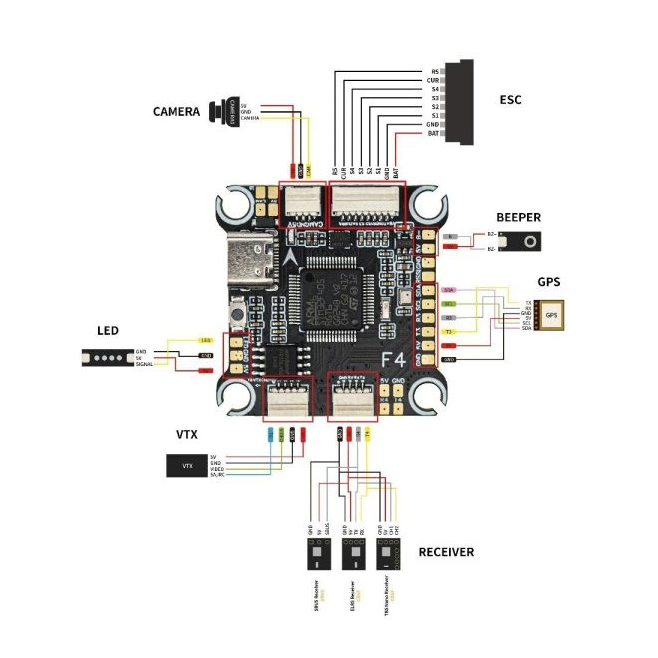

Schaltplan
