Pilotix T256 (9mm) Wärmebildkamera 256×192

Pilotix T256 (9mm) ist eine kompakte Wärmebildkamera mit analogem CVBS-Ausgang (PAL) zur Integration in kleinere Drohnen mit analoger Bildübertragung. Die Kamera eignet sich für Such- und Rettungseinsätze, Geländebeobachtung und Inspektionen, bei denen Wärmespuren auch bei Dunkelheit, Rauch oder Nebel sichtbar sein müssen. Sie wiegt 20g und hat daher nur minimalen Einfluss auf die Flugeigenschaften der Drohne.

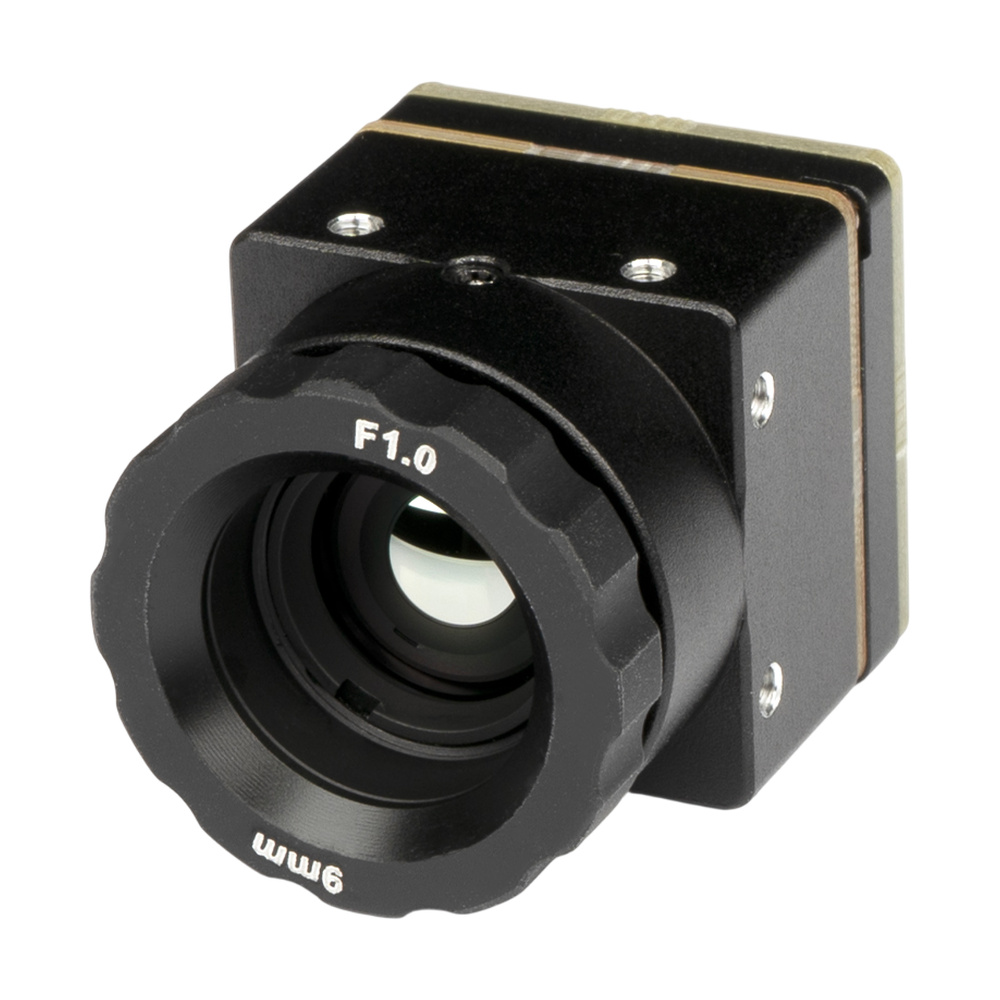

Die Kamera verwendet einen ungekühlten Vanadium-Oxide-Sensor mit einer Auflösung von 256x192 Pixeln sowie ein Objektiv mit einer Lichtstärke von F1.0 und einer Brennweite von 9mm. Die längere Brennweite bietet ein schmales Sichtfeld von 24,16° diagonal (19,38° horizontal, 14,58° vertikal), wodurch die Kamera weiter entfernte Wärmequellen detaillierter darstellt als Weitwinkelvarianten. Der Detektor arbeitet im Bereich von 8-14µm mit einer thermischen Empfindlichkeit von NETD ≤50mK und erkennt somit auch geringe Temperaturunterschiede in der Szene. Der Detektor ist für Szenentemperaturen von -20 bis +550°C mit einer Genauigkeit von ±2°C spezifiziert.

Die Kamera wird mit 5V versorgt und die Leistungsaufnahme überschreitet 1,3W nicht. Das Kabel wird über einen 16-poligen Anschluss auf der Rückseite der Platine mit der Kamera verbunden, der neben Video und Stromversorgung auch eine serielle Schnittstelle und USB 2.0 herausführt. Der Hersteller hat keine Dokumentation zur Einstellung der Kamera über die serielle Schnittstelle veröffentlicht. Das Kameragehäuse misst einschließlich Objektiv 21x21x30mm und ist damit mit Mini-FPV-Kameras vergleichbar. Zur Befestigung am Frame dienen Gewindebohrungen an der Ober- und Seitenfläche des Gehäuses. Die Kamera ist für Betriebstemperaturen von -40 bis +80°C spezifiziert und widersteht Vibrationen von 6,06g sowie Stößen von 80g.

Die Kamera ist für den direkten Einbau vorgesehen und wird in einer einfachen technischen Verpackung ohne Designverpackung geliefert.
