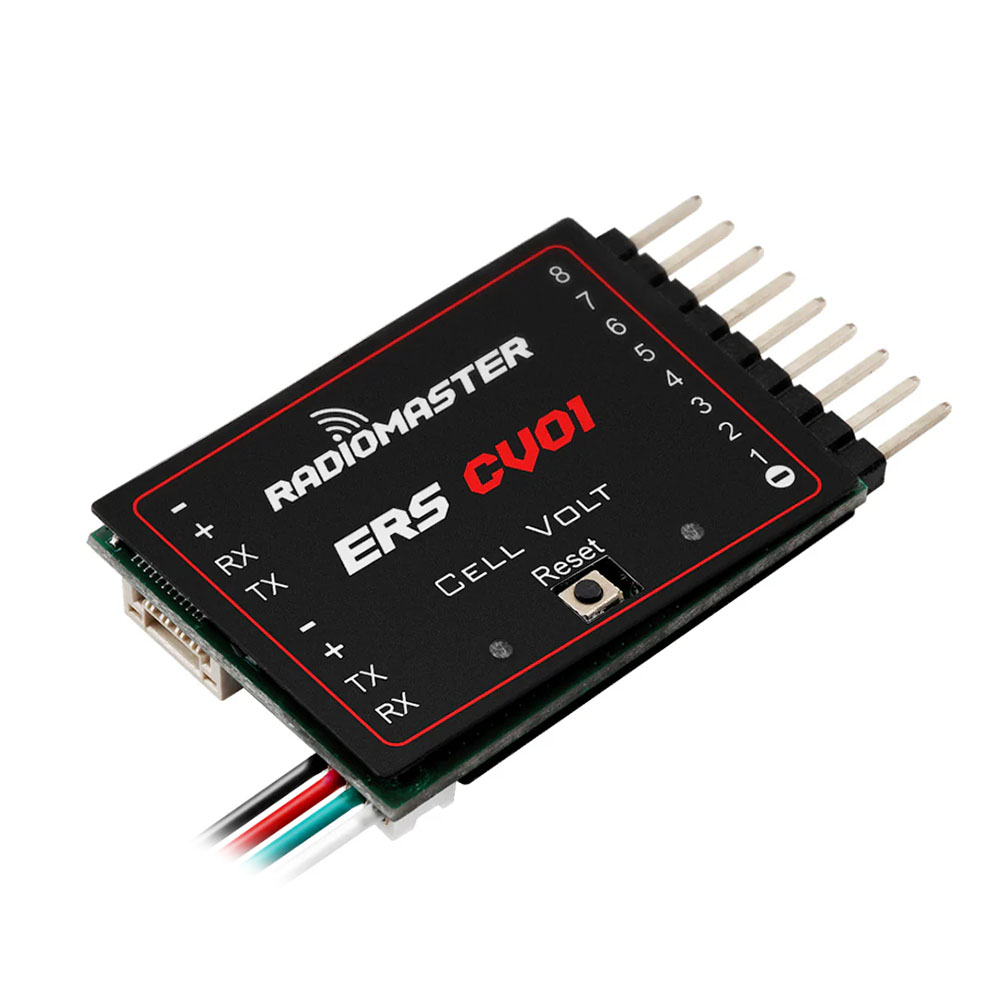

RadioMaster ERS-CV01 ist ein kompakter Zellen-Spannungssensor, der für ExpressLRS-Empfänger entwickelt wurde. Er ist hauptsächlich für PWM ELRS-Empfänger gedacht, die in pilotlosen Flugzeugmodellen verwendet werden. Der Sensor wird über eine UART-Schnittstelle angeschlossen und kommuniziert über das CRSF-Protokoll. Er ist kompatibel mit Radiomaster ER6, ER8, ER8G und ER8GV Empfängern sowie anderen ELRS-Empfängern mit einem verfügbaren UART-Port. Dank des UART-Eingangs und -Ausgangs können mehrere Sensoren miteinander verbunden werden.
ERS-CV01 wird an den Balancestecker des Akkus angeschlossen und misst die Spannung jeder Zelle einzeln. Der Sensor unterstützt 2-8S Lipo-Akkus.
Um den Sensor zu konfigurieren und die Telemetrie auf einem Sender mit EdgeTX-Firmware korrekt anzuzeigen, wird ein LUA-Skript RadioMaster Sensor Konfigurator bereitgestellt, das Parameter-Einstellungen und Datenaufzeichnung für spätere Analysen ermöglicht.
Hauptmerkmale
- Stromversorgung: 5–8.4V
- Stromverbrauch: 8mA
- Anzahl der Zellen: 2-8S LiPo/Li-Ion
- Spannungsmessgenauigkeit: ±0.01V
- Schnittstelle: UART
- Kommunikationsprotokoll: CRSF
- Größe: 43.5 × 25 × 7mm
- Gewicht: 6.5g
Die Handbücher
Inhalt
- 1x Spannungssensor
- 3x Schrumpfschläuche
