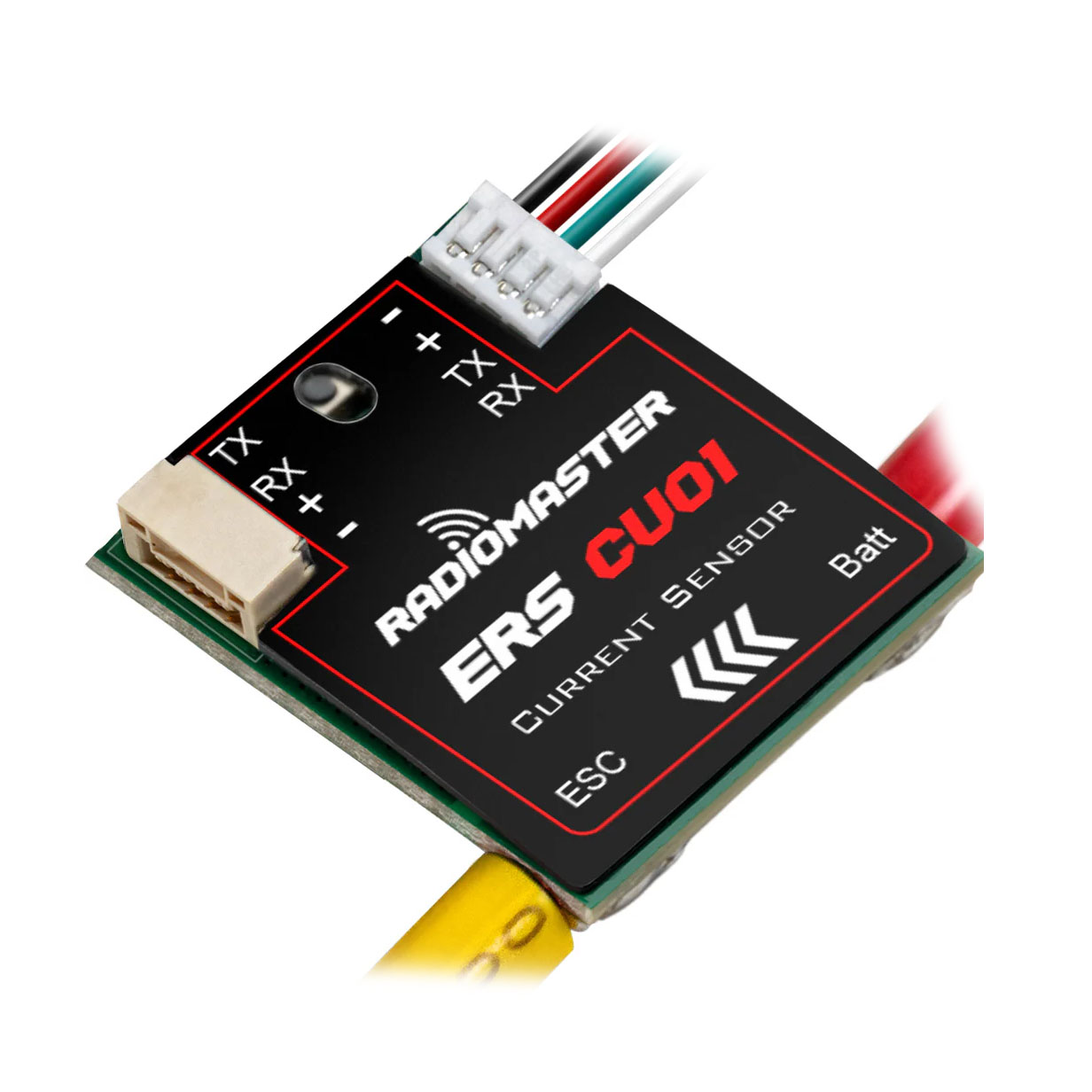

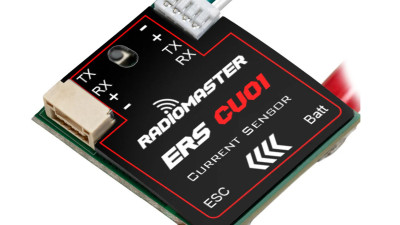

Radiomaster ERS-CU01 Stromsensor

RadioMaster ERS-CU01 ist ein kompakter Strom- und Spannungssensor, der für ExpressLRS-Empfänger konzipiert wurde. Der Sensor ist hauptsächlich für PWM ELRS-Empfänger gedacht, die in Modellen von Flugzeugen ohne Flugsteuerung verwendet werden. Der Sensor verbindet sich über die UART-Schnittstelle und kommuniziert über das CRSF-Protokoll. Er ist kompatibel mit Radiomaster-Empfängern ER6, ER8, ER8G und ER8GV sowie anderen ELRS-Empfängern, die einen verfügbaren UART haben. Der Sensor hat UART-Eingang und -Ausgang, wodurch mehrere Sensoren in Serie geschaltet werden können.

Sensor ERS-CU01 wird direkt an die Stromleitung zwischen der Batterie und dem Regler angeschlossen, wo er sowohl den Betriebsstrom als auch die Batteriespannung misst. Der Sensor ermöglicht Strommessungen im Bereich von 1–150 A mit einem Dauerstrom von bis zu 100 A und einer maximalen Spannung von bis zu 70 V. Die Genauigkeit der Strommessung beträgt ±0,5 A und die Spannung ±0,1 V.

Um den Sensor zu konfigurieren und die Telemetrie genau auf einem Sender mit EdgeTX-Firmware anzuzeigen, ist ein LUA-Skript RadioMaster Sensor Configurator verfügbar, das die Parameteranpassungen und Datenprotokollierung für eine spätere Analyse ermöglicht.
