Rotorama Buddy 7"

Änderungen:

1. 11.1.2023 - Anpassung des hinteren und oberen Plates - Hinzufügen von Öffnungen für Walksnail Avatar, Vergrößerung des Platzes für die DJI O3-Kamera

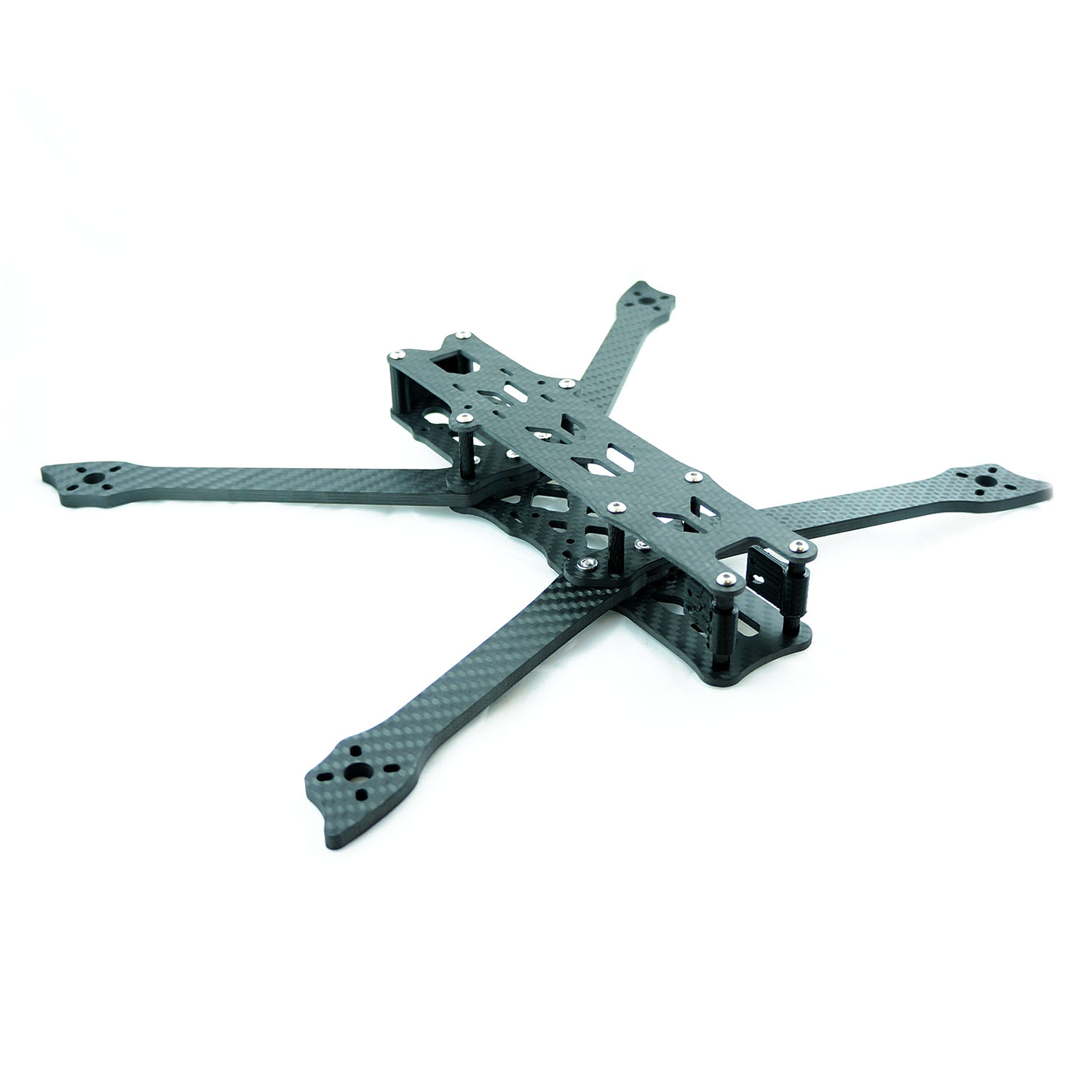

Rotorama Buddy 7" ist ein Begleiter, der Sie nicht im Stich lässt. Es handelt sich um einen Long-Range Rahmen für Flüge über größere Entfernungen. Buddy hat sich zum Ziel gesetzt, sehr widerstandsfähig, praktisch und hervorragend zu fliegen zu sein. Der Rahmen kann bis zu 7" Propeller aufnehmen. Das Gewicht des Rahmens einschließlich 3D-Druck beträgt 158 Gramm.

Buddy hat an der schmalsten Stelle 15 mm breite Arme aus 5 mm Carbon. Die Arme sind daher sehr widerstandsfähig und steif. Die hohe Steifigkeit hilft, Vibrationen zu minimieren und verbessert so das Verhalten der Kopter. Für zusätzliche Widerstandsfähigkeit ist auch der vordere Teil des Rahmens um die Kamera verstärkt, die bei einem Absturz am stärksten gefährdet ist. Das untere Plate besteht aus 3 mm dickem Carbon, das obere aus 2 mm. Der Rahmen hat unterschiedliche vordere und hintere Arme, wodurch die Sichtbarkeit der Propeller in der FPV-Kamera minimiert wird.

Im Gegensatz zu den meisten Freestyle-Rahmen wird beim Buddy der Stack zwischen vorderen und hinteren Armen direkt auf dem unteren Plate montiert. Das hat gleich mehrere Vorteile. Der Rahmen ist niedriger und hat den Schwerpunkt näher auf Höhe der Propeller, was zu besseren Flugeigenschaften beiträgt. Bei Verwendung gängiger 2807-Motoren befindet sich der Propeller auf Höhe des oberen Plates. Der Schwerpunkt ist also niedrig, aber der Akku sitzt immer noch recht hoch, sodass bei einem Absturz und einer Verschiebung des Akkus keine Gefahr besteht, dass er von den Propellern durchtrennt wird. Die Arme sind separat mit drei Schrauben befestigt, sodass ein eventueller Austausch sehr einfach ist. Dank der drei Schrauben sitzen die Arme fest an ihrem Platz und wackeln nicht.

Der Abstand zwischen den vorderen und hinteren Armen beträgt 55 mm, sodass die meisten verfügbaren Stacks bequem Platz finden. Beim Aufbau können Stacks mit Befestigungslochabstand von 20x20mm (M3) sowie 30,5x30,5mm verwendet werden. Da jeder Stack etwas anders ist, hat der Rahmen für größere Stacks statt Löchern Slots. Den Stack können Sie so bei Bedarf leicht zur einen oder anderen Seite verschieben und dadurch etwas zusätzlichen Platz gewinnen (zum Beispiel für einen Kondensator oder das Stromkabel).

In den hinteren Teil des Rahmens kann dann weitere Elektronik eingebaut werden. Für die Montage sind Befestigungslöcher in 20x20mm M2, 25,5x25,5mm M2 und 30,5x30,5mm M3 vorbereitet. Auf dem oberen Plate befinden sich dann Löcher mit einem Abstand von 20x20mm und 25,5x25,5mm M2. Der hintere Teil des Rahmens ist ein geeigneter Ort für die Installation des Videosenders. In die Löcher oder Slots mit 20x20mm Abstand können Sie die Einheit Caddx Vista oder Walksnail Avatar für digitale Videoübertragung einsetzen. Mit einem anderen Satz 3D-Druckteile passt auch die DJI Air Unit und die DJI O3 bequem in den Rahmen. Im hinteren Teil des oberen Plates befindet sich eine Öffnung, durch die das XT60 mit Kabel geführt werden kann. Das obere Plate lässt sich so leicht abnehmen und das Kabel herausziehen, sodass der Kopter bequemer gewartet werden kann. Das durch das obere Plate geführte Kabel hat eine geringere Wahrscheinlichkeit, sich im Flug in den Propellern zu verfangen, die es zerschneiden könnten. Antenne und Kamera sind mit einer 3D-gedruckten Halterung befestigt. Im Lieferumfang des Rahmens ist standardmäßig eine Halterung für einen SMA-Anschluss und eine Kamera der Größe Mini enthalten.

3D-Druck-Zubehör findet man an fast jedem Kopter. Einer der weitverbreiteten Freestyle-Rahmen ist der Alien (und seine Kopien). Da wir das Rad nicht neu erfinden wollen, hat Buddy denselben Abstand der vorderen 4 Säulen wie der Alien. Alle HD-Kamerahalterungen können daher auch am Buddy verwendet werden und zwar nicht nur vorne, sondern auch hinten oder unten. Eine Gopro oder eine andere Kamera können Sie daher beliebig platzieren.
