Rotorama OctoPDB 500A

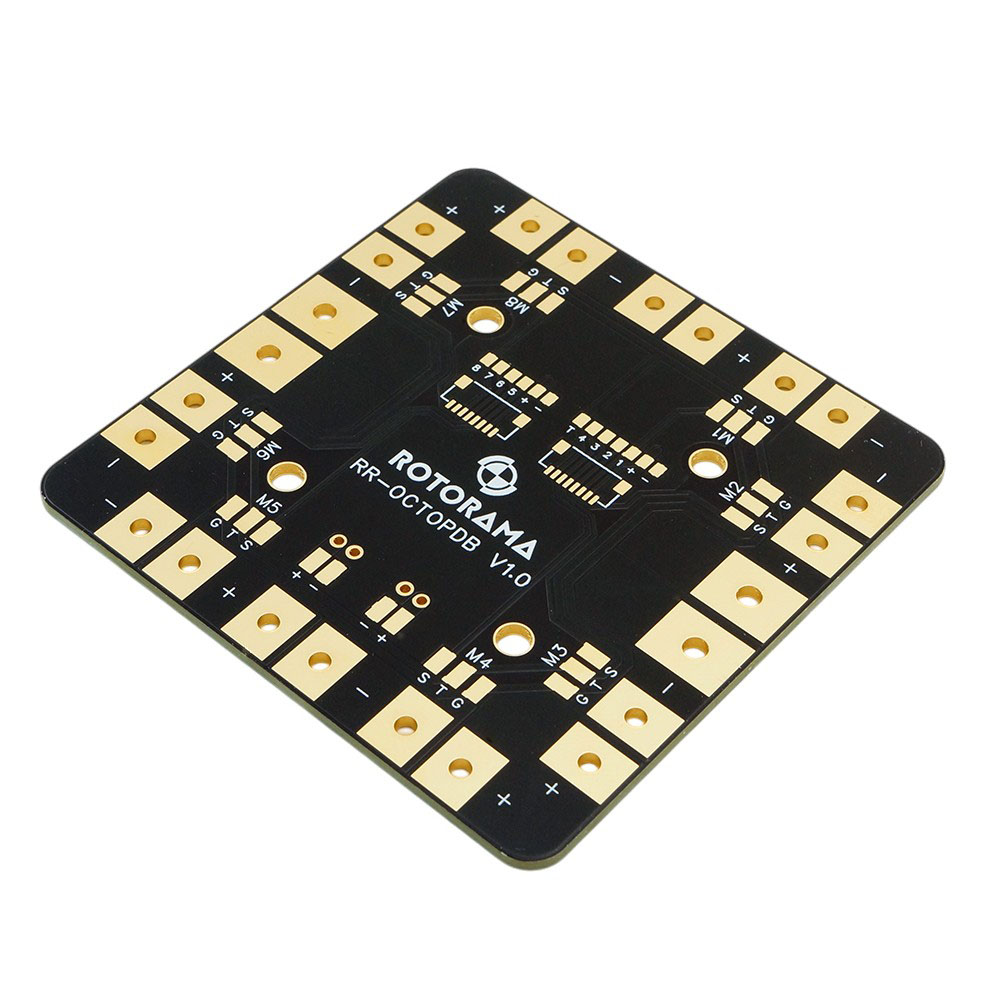

Rotorama OctoPDB ist eine Stromverteilungsplatine, die für Hochleistungsdrohnen mit 4, 6 oder 8 Motoren ausgelegt ist. Sie verteilt die Energie von der Batterie an die einzelnen Regler. Die Platine ist besonders geeignet für 15" und größere Drohnen, bei denen 4-in-1 Regler nicht leistungsstark genug sind. Die Platine bietet insgesamt 10 Hauptausgänge, einschließlich 8 für ESC und 2 für zusätzliche hochleistungsfähige Zubehörteile, wie ein starkes BEC oder die Stromversorgung eines Nutzlasts. Die ESC-Ausgänge haben Pads zum Verbinden sowohl der Signal- als auch der Telemetriedrähte des ESC. Für eine bequeme Verbindung mit dem Flugcontroller über ein standardmäßiges 8-poliges Kabel sind Pads in der Mitte der Platine vorhanden. Auf der Unterseite der Platine befinden sich zwei zusätzliche Spannungsausgänge, die sich zum Anschließen von Geräten mit einem Stromverbrauch von bis zu 2A eignen. An den Seiten befinden sich die Hauptpads für den Batteriestromanschluss. Die PDB kann mit ein oder zwei Batterien in Parallelkonfiguration verwendet werden.

Die PDB-Platine ist eine 8-Schichten-PCB mit 2 oz Kupfer, die einen niedrigen Widerstand, eine gleichmäßige Stromverteilung und eine bessere thermische Stabilität gewährleistet. Daher kann die Platine Ströme von bis zu 200A pro Kanal und bis zu 500A insgesamt bewältigen. Die Platine enthält keine Elektronik und ist somit für den Gebrauch mit 6S, 12S oder sogar 14S Batterien geeignet. Die Platine hat standardmäßige Montagedurchlässe von 30.5x30.5mm mit M4 Größe. Sie ist für die Verwendung mit internen Soft-Mounts (nicht enthalten) und M3 Schrauben gedacht. Die externen Abmessungen der Platine betragen 80x80mm. Stellen Sie sicher, dass genug Platz im Drohnenrahmen vorhanden ist.
