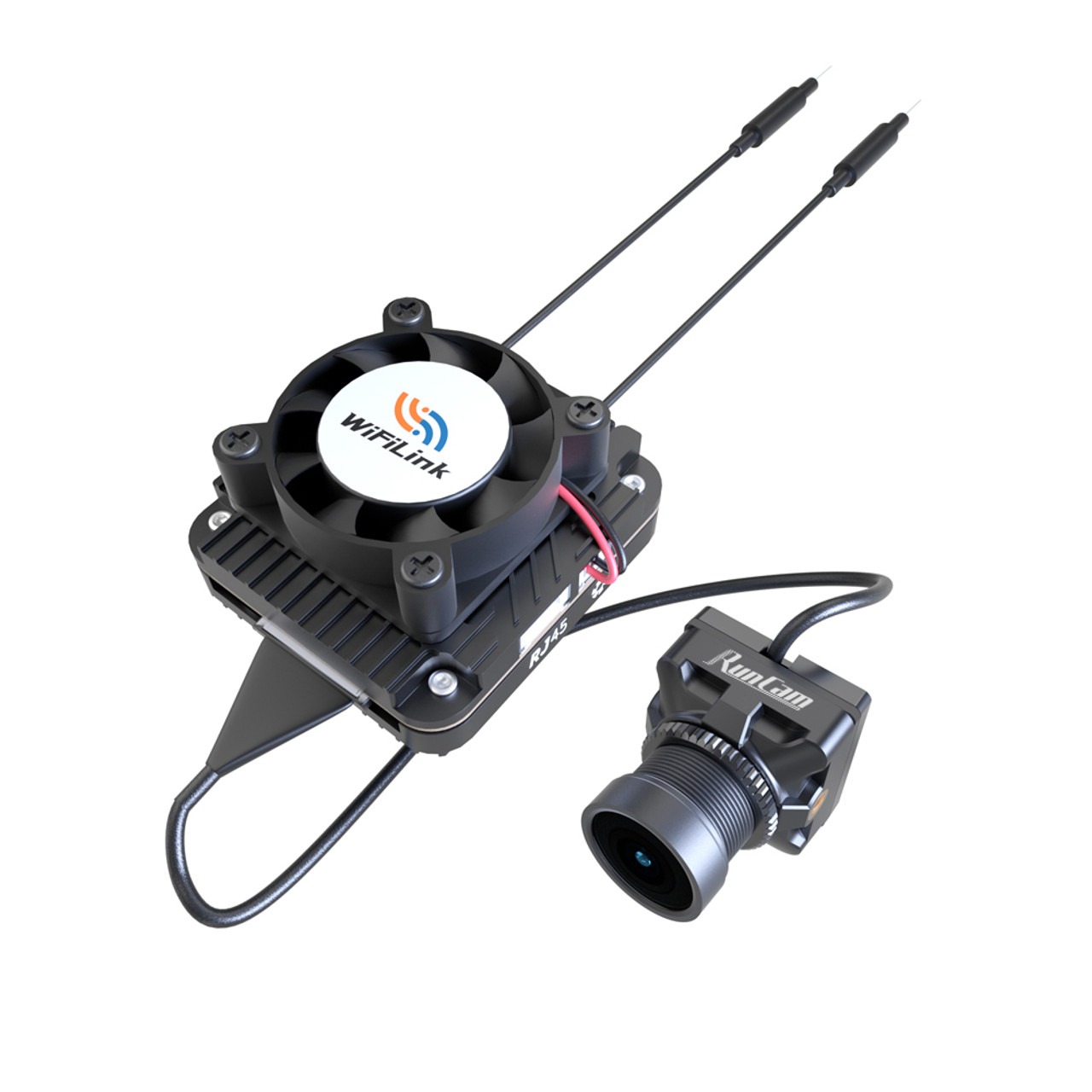

Runcam WifiLink 2

Runcam WiFiLink 2 ist eine Kombination aus einer Kamera und einem Videotransmitter für digitale Bildübertragung im OpenIPC-System. Runcam WiFiLink 2 ist auch mit dem RubyFPV-System kompatibel.

OpenIPC und RubyFPV sind offene Projekte für digitale FPV-Bildübertragung. Sie verwenden IP-Kameras und Wi-Fi-Module, aus denen eine HD-Videotransmission für RC-Modelle mit relativ geringer Latenz aufgebaut werden kann. Diese Projekte werden oft für experimentelle oder Entwicklungs-FPV-Systeme verwendet, bei denen die vollständige Kontrolle über Hardware und Software erforderlich ist. Runcam WiFiLink2 ist eine vormontierte und konfigurierte Einheit, die die Nutzung der OpenIPC- oder RubyFPV-Übertragung erheblich vereinfacht.

Für die einfache Installation im Rahmen hat die Kamera eine Standardgröße von Micro (19mm). Die Kamera verwendet einen IMX415-Sensor mit einem FOV von 160°, der Auflösungen von 1080P bei 60/90 FPS oder 720P bei 120 FPS unterstützt. Die Kamera ist über ein MIPI-Kabel mit der Übertragungseinheit verbunden, was eine maximale Übertragungsleistung von 800mW ermöglicht. Die empfohlene Leistung mit RubyFPV beträgt bis zu 320mW. Sie ist in einem Aluminiumkühlkörper untergebracht, der bei der Wärmeabfuhr hilft und empfindliche Elektronik schützt. Die Einheit ist mit einem aktiven Lüfter für eine bessere Kühlung ausgestattet. Für eine einfache Montage im Drohnenrahmen hat der Transmitter Montagelöcher der Größe M2 mit einem Abstand von 25.5x25.5mm. Die Einheit verwendet zwei Antennen, die über einen u.FL-Anschluss verbunden sind. Für den Einsatz bei Langstreckenmodellen empfehlen wir, auf Antennen mit LHCP-Polarisation aufzurüsten. Die Einheit verfügt über einen Steckplatz für eine SD-Karte, die zum Aufzeichnen von Bildern und Hochladen der Konfigurationsdatei verwendet wird. Die Konfiguration ist auch über den Ethernet-Port und OpenIPC Companion möglich. Die Übertragungseinheit kann über UART mit dem Flight Controller der Drohne für die OSD-Anzeige verbunden werden.

Die Einheit wird mit einer Spannung von 9-22V betrieben und hat eine maximale Leistungsaufnahme von 15W. Das Gesamtgewicht des Moduls einschließlich des Kühlventilators beträgt ungefähr 30g.

OpenIPC und RubyFPV werden für technisch versierte Benutzer empfohlen. WiFi-Videotransmissionen sind hauptsächlich für FPV-Flügel und Drohnen mit GPS-Stabilisierung geeignet. Aufgrund der höheren Latenz ist die Übertragung nicht für akrobatische Freestyle- oder Renn-Drohnen geeignet.
