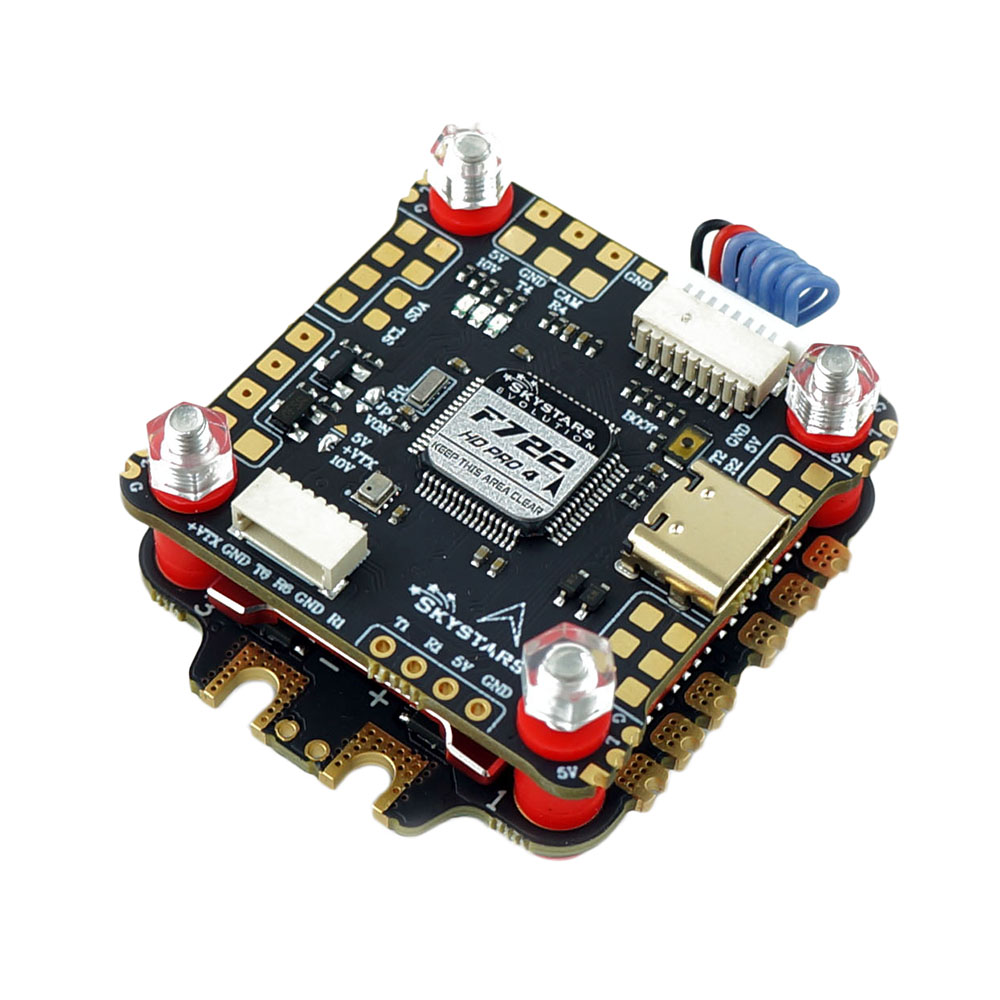

Skystars F7 Pro4 + KO60A AM32

Skystars F7+KO60 ist ein leistungsstakes Stack für Freestyle- und Renn-Drohnen. Der Flugcontroller mit einem modernen F7 Prozessor hat 16MB Blackbox-Speicher und 5V/3A sowie 10V/3A BEC. Das Modul hat auch einen Anschluss für DJI FPV und OSD, sodass es leicht auf einer Drohne mit digitaler oder analoger Videoübertragung verwendet werden kann. Die Pads zum Anschließen von LEDs in den Ecken des Moduls sind ebenfalls ein nettes Detail. Ein integrierter Barometer zur Höhenerfassung ist auch nützlich.

Der KO60-Regler verwendet die 32-Bit AM32-Firmware, die bidirektionales Dshot, Telemetrie, hohe PWM-Frequenz und andere moderne Funktionen unterstützt. Der Regler basiert auf einer 6-Lagen-PCB mit 3oz dickem Kupfer. Dadurch kann der Regler hohe Ströme bewältigen. Große 5x6mm 40V Toshiba MOSFETs werden verwendet. Für eine bessere Kühlung ist der Regler mit einem Aluminium-Kühlkörper ausgestattet. Ein Kondensator, der an die Batteriekontakte am ESC angeschlossen werden sollte, ist ebenfalls im Paket enthalten.

Schaltplan
