Skystars H7 Dual Gyro (ICM) + AM60 AM32

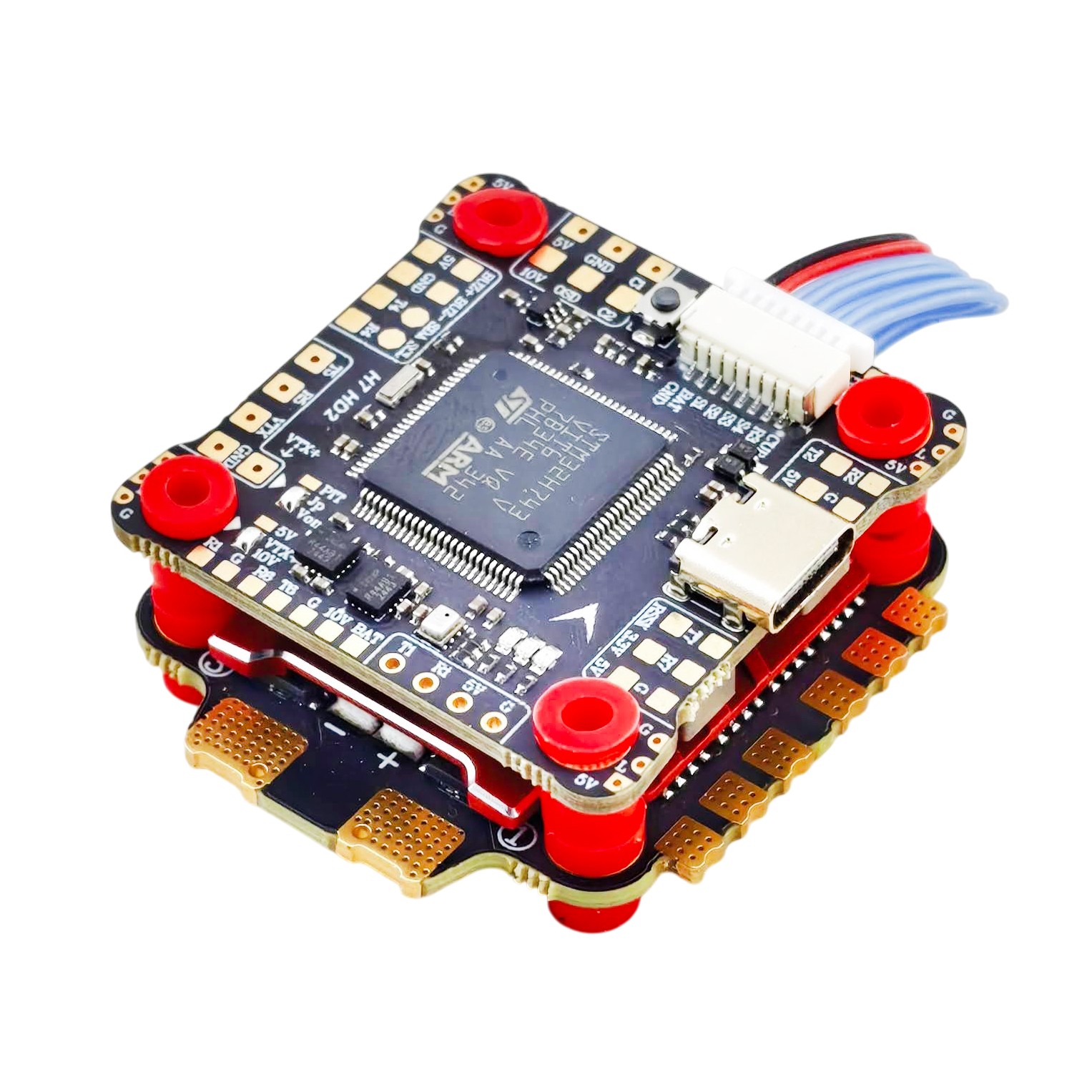

H7 Dual Gyro + AM60 AM32 ist das Flaggschiffprodukt von Skystars. Es verfügt über einen 30,5x30,5 mm großen Stack, der einen modernen H7 Flugcontroller mit einem leistungsstarken 60A AM32 ESC kombiniert.

Der Kern des Flugcontrollers ist ein leistungsstarker STM32H743 Prozessor, der alle neuesten Funktionen unterstützt. Er wird ergänzt durch zwei IMU Einheiten ICM42688, die um 90° zueinander gedreht sind. Dieses Paar von Gyroskopen wird in der Firmware des Boards zur Datenfilterung verwendet und kann sauberere, weniger rauschende Daten ohne Vibrationen bereitstellen. Das Board verfügt auch über ein Barometer zur Höhenmessung, 16MB Speicher für Blackbox, I2C Eingänge zum Anschließen eines Kompasses, einen OSD Chip, zwei schaltbare Eingänge für eine analoge Kamera und einen schaltbaren 10V BEC für den Videosender. Für Piloten größerer Cine-Lifter gibt es 8 Ausgänge für Motoren. Enthusiasten fortschrittlicher Stabilisierung und autonomem Fliegen werden die Unterstützung nicht nur für Betaflight, sondern auch für Ardupilot zu schätzen wissen.

AM60 ESC verwendet eine 32-Bit-Firmware  AlkaMotors AM_32, die von vielen als die beste aktuelle Firmware für ESCs angesehen wird. Der ESC verfügt über eine 6-lagige PCB mit 3 oz. Kupferdicke, die hohe Ströme bewältigen kann. Er verwendet große 5x6 mm 40V Toshiba MOSFETs. Zur besseren Kühlung ist der ESC mit einem Aluminium-Kühlkörper ausgestattet. Das Paket enthält auch einen Kondensator, der an die Batterieeingänge des ESC angeschlossen werden muss.

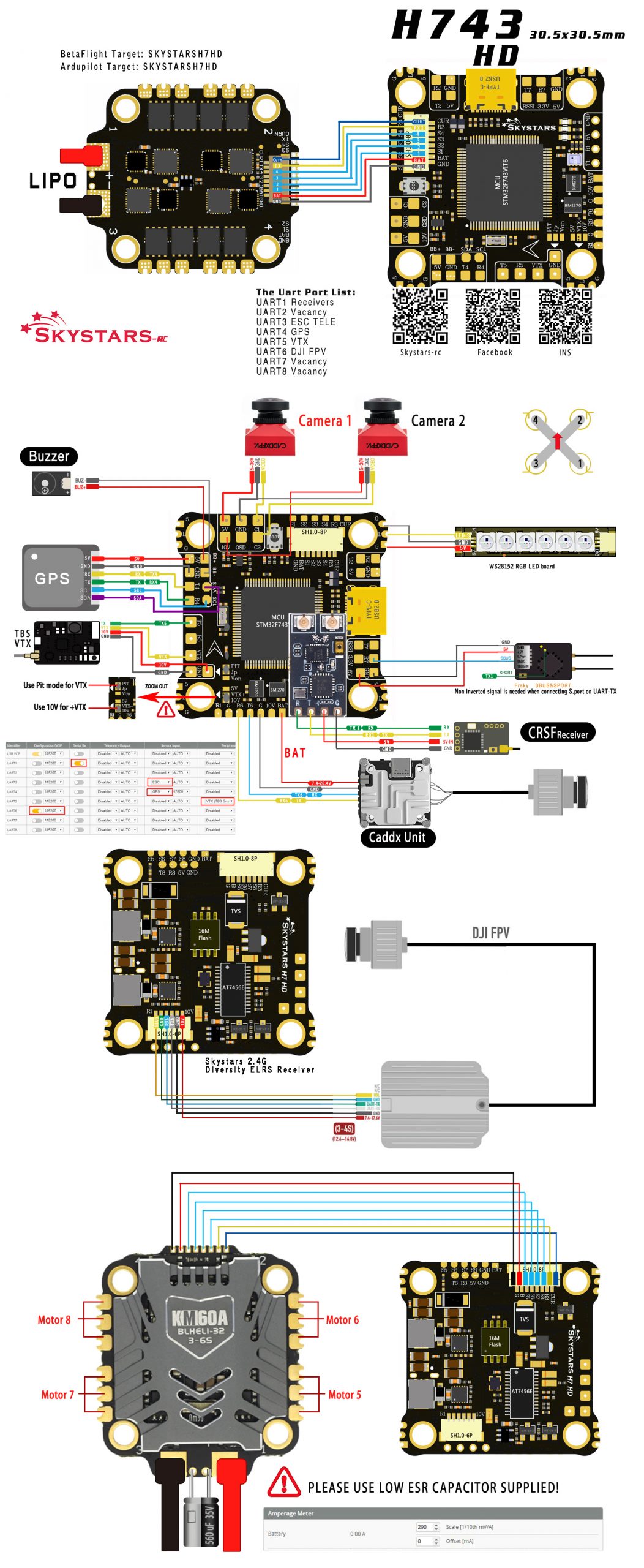

Schaltbild
