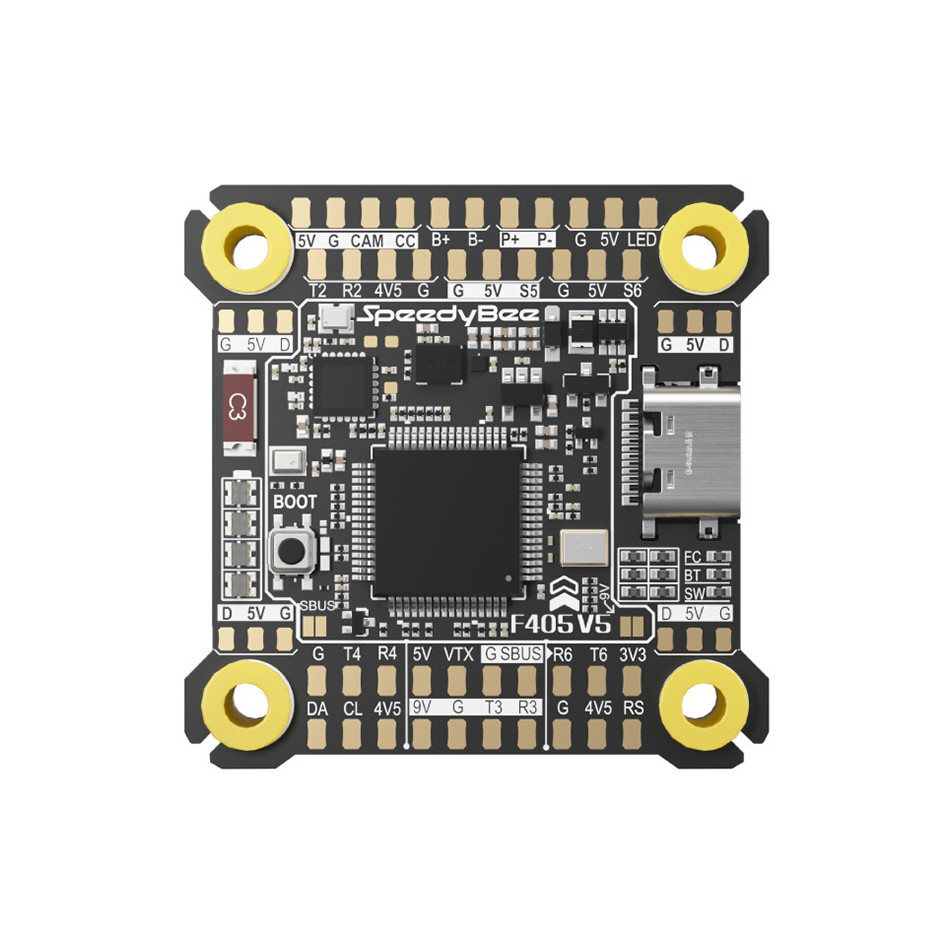

SpeedyBee F405 V5

SpeedyBee F405 V5 ist eine Flugsteuerung mit einem Montagemuster von 30.5×30.5mm. Die Platine unterstützt Betaflight und ArduPilot-Firmware, wodurch sie für 5″ Freestyle-Quads und 7″ Langstreckendrohnen, die mit 3–6S-Batterien betrieben werden, geeignet ist. Die Flugsteuerung verfügt über ein integriertes Bluetooth-Modul zur drahtlosen Konfiguration.

Die Flugsteuerung basiert auf einem STM32F405-Prozessor mit einem ICM42688P-Gyroskop und einem SPL06-003-Barometer zur Höhenmessung. Sie verfügt über 16MB Blackbox-Speicher, über einen 5V/2.5A BEC zur Stromversorgung des Empfängers, der Peripheriegeräte und LED-Streifen sowie über einen 9V/2.5A BEC für die Kamera oder den Video-Transmitter, wobei der 9V-Ausgang eine remote Schaltung über PINIO unterstützt. Der 4.5V/1A-Ausgang ermöglicht die Stromversorgung des Empfängers oder GPS, selbst wenn er über USB ohne Batterie angeschlossen ist. Er enthält den AT7456E OSD-Chip für analoge Videoübertragung und einen stecker für die direkte Verbindung zur digtalen Videoübertragung. Die Flugsteuerung hat 4 Ausgänge für Motoren und 2 zusätzliche Signal-Ausgänge für Servos. Die Flugsteuerung wird werkseitig versiegelt mit einer Schutzbeschichtung gegen Feuchtigkeit geliefert.

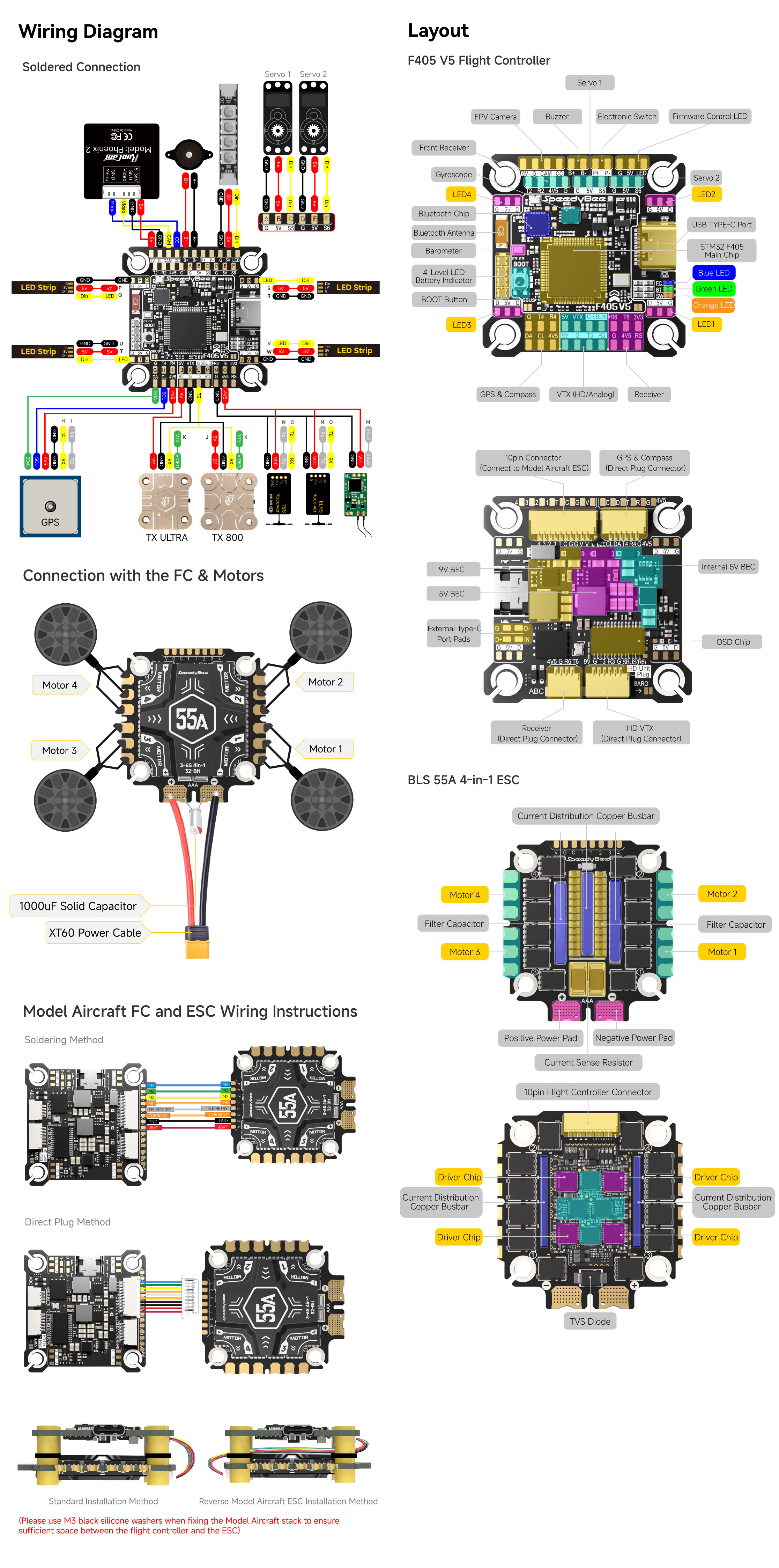

Schaltplan
