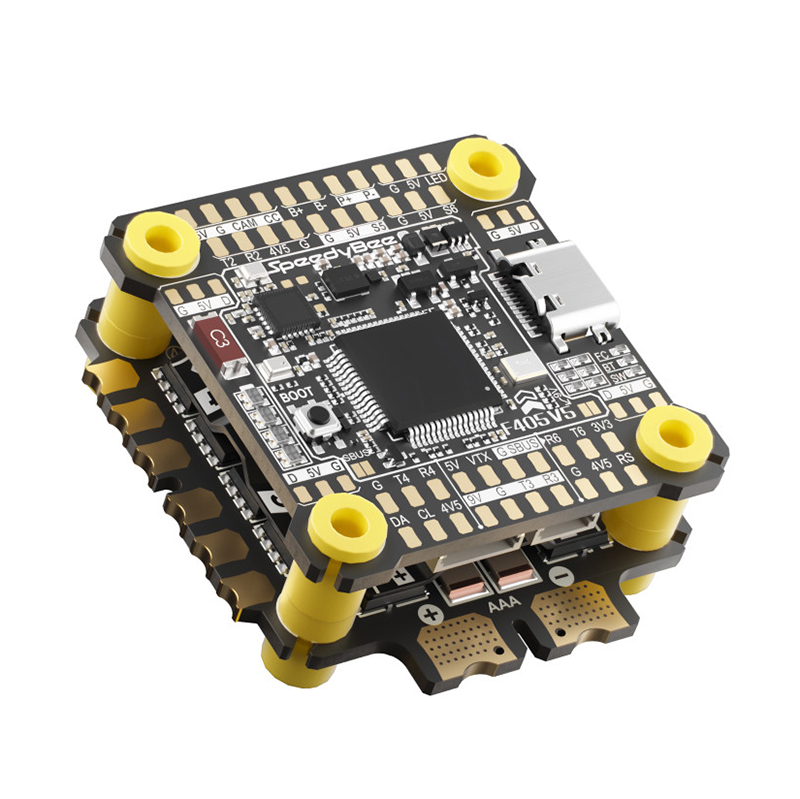

SpeedyBee F405 V5 + 55A OX32

SpeedyBee F405 V5 OX32 55A Stack ist eine Kombination aus einem Flight Controller und ESC mit einem Montage-Muster von 30,5×30,5mm. Die Platine unterstützt Firmware Betaflight und ArduPilot, was sie geeignet für 5″ Freestyle-Copter und 7″ Langstreckendrohnen macht, die von 3–6S Akkus betrieben werden. Der Flight Controller ist mit einem integrierten Bluetooth-Modul für die drahtlose Einrichtung ausgestattet.

Der Flight Controller basiert auf dem STM32F405 Prozessor mit dem ICM42688P Gyroskop und SPL06-003 Barometer zur Höhenmessung. Er verfügt über 16MB Blackbox-Speicher, einen 5V/2,5A BEC zur Stromversorgung des Empfängers, Peripheriegeräte und LED-Streifen sowie einen 9V/2,5A BEC für die Kamera oder den Videoübertrager, wobei die 9V-Ausgabe die Fernsteuerung über PINIO unterstützt. Die 4,5V/1A Ausgabe ermöglicht die Stromversorgung des Empfängers oder GPS, auch wenn es über USB ohne Batterie verbunden ist. Es enthält einen OSD-Chip AT7456E für analoges Video und einen Anschluss für die direkte Verbindung von digitalem Video-Übertragung. Der Flight Controller hat 4 Motorenausgänge und 2 zusätzliche Signal-Ausgänge für Servos. Der Flight Controller ist werkseitig mit einer Schutzschicht gegen Feuchtigkeit beschichtet.

Das Stack wird durch einen 4-in-1 ESC ergänzt, der Ströme von bis zu 55A verarbeiten kann. Um die Stromübertragung zu verbessern, verwendet der ESC Nickel-Stromschienen. Er ist mit einem Aluminium-Kühler ausgestattet, der hilft, Wärme abzuleiten und die Elektronik vor Schmutz zu schützen. Der ESC enthält einen Stromsensor und eine TVS-Diode zum Schutz vor Spannungsstößen. Der ESC verwendet die Firmware OX32, die eine Alternative zu BLHeli_32 darstellt. Die Einrichtung erfolgt über OX32 Konfigurator.

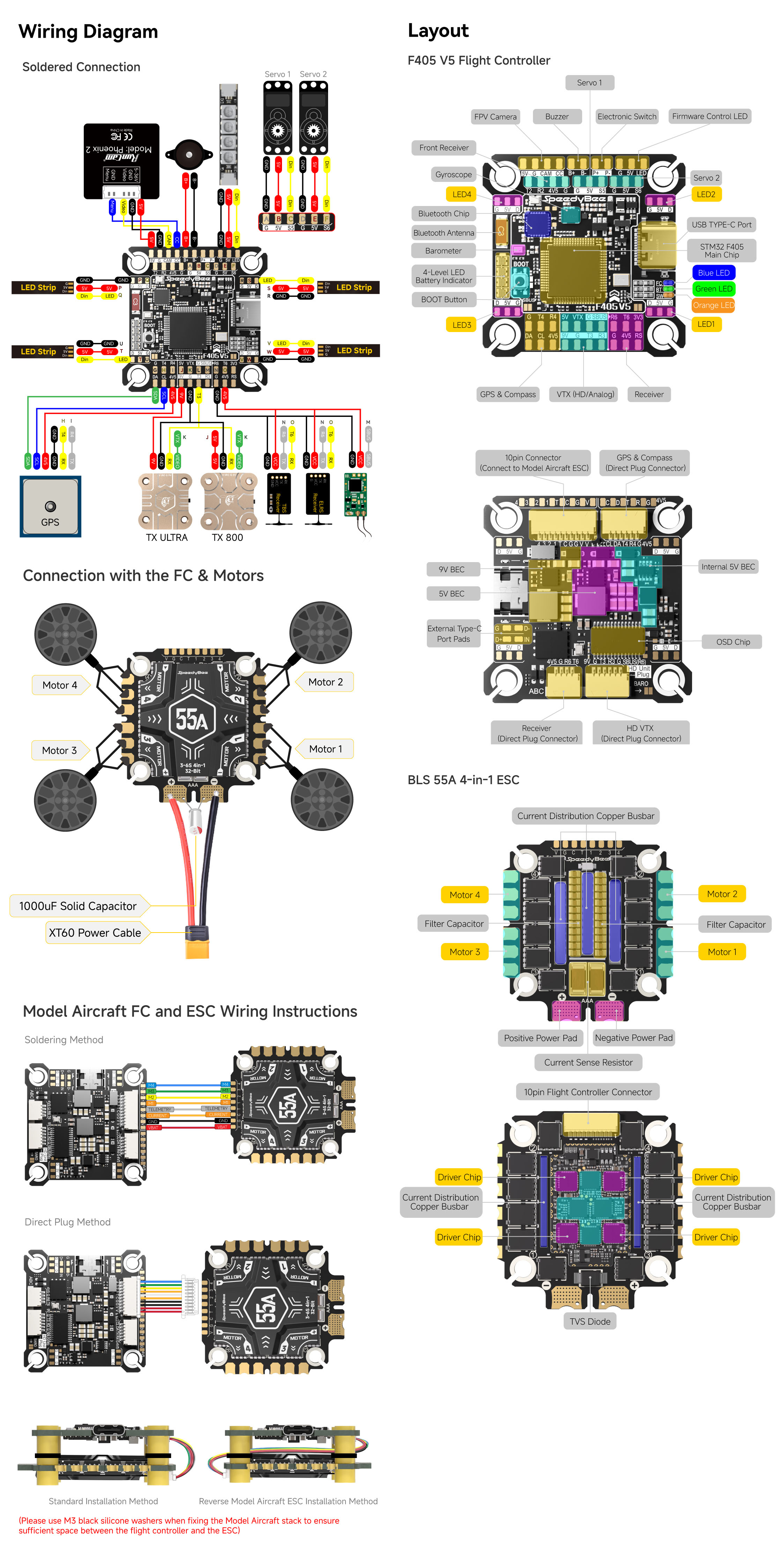

Verdrahtungsdiagramm
