SpeedyBee F405 V5 + 55A OX32 Deluxe

SpeedyBee F405 V5 OX32 55A Stack ist eine Kombination aus Flugsteuerung und ESC mit einem Abstand der Montagelöcher von 30,5×30,5mm. Die Platine unterstützt Betaflight und ArduPilot Firmware, was sie geeignet für 5″ Freestyle-Drohnen und 7″ Langstreckendrohnen, die mit 3–6S Batterien betrieben werden, macht. Die Flugsteuerung verfügt über ein integriertes Bluetooth-Modul zur drahtlosen Konfiguration.

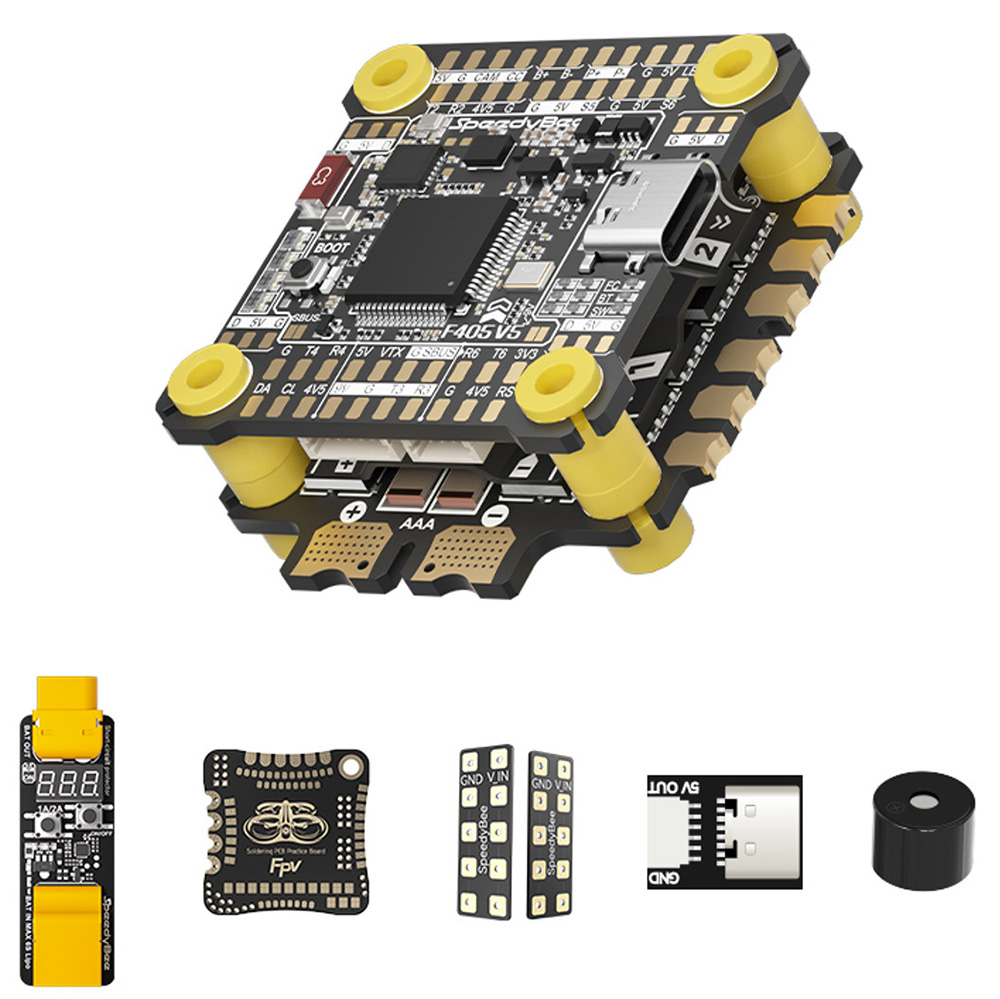

Der Deluxe-Stack umfasst auch einen SpeedyBee Smart Power Tester (Rauchstopper), eine Übungsplatine zum Löten, einen Buzzer, einen externen USB-C-Anschluss und eine Stromerweiterungsplatine. Der SpeedyBee Smart Power Tester unterbricht die Stromversorgung im Falle eines Kurzschlusses (oder hohen Stromverbrauchs), wodurch die Elektronik geschützt wird. Er wird hauptsächlich während der Komponententests oder beim ersten Anschließen der Batterie an eine neu gebaute Drohne verwendet.

Die Flugsteuerung basiert auf dem STM32F405 Prozessor mit ICM42688P Gyroskop und SPL06-003 Barometer zur Höhenmessung. Sie verfügt über 16MB Speicher für die Blackbox, einen 5V/2.5A BEC zur Stromversorgung des Empfängers, Peripheriegeräte und LED-Streifen sowie einen 9V/2.5A BEC für die Kamera oder den Videoübertrager, wobei der 9V-Ausgang das Fernschalten über PINIO unterstützt. Der 4.5V/1A Ausgang ermöglicht das Betreiben des Empfängers oder GPS, auch wenn über USB ohne Batterie verbunden. Es enthält einen OSD-Chip AT7456E für analoges Video und einen Anschluss für den direkten Anschluss der digitalen Videoübertragung. Die Flugsteuerung hat 4 Motorenausgänge und zusätzlich 2 Signal-Ausgänge für Servos. Die Flugsteuerung ist mit einer Schutzschicht gegen Feuchtigkeit beschichtet.

Der Stack wird durch einen 4-in-1 ESC ergänzt, der bis zu 55A verarbeiten kann. Für eine bessere Stromübertragung verwendet der ESC Nickel-Busbars. Er ist mit einem Aluminium-Kühlkörper ausgestattet, der hilft, Wärme abzuleiten und die Elektronik vor Schmutz zu schützen. Der ESC enthält einen Stromsensor und eine TVS-Diode zum Überspannungsschutz. Der ESC verwendet die OX32 Firmware, die eine Alternative zu BLHeli_32 darstellt. Die Konfiguration erfolgt über den OX32 Konfigurator.

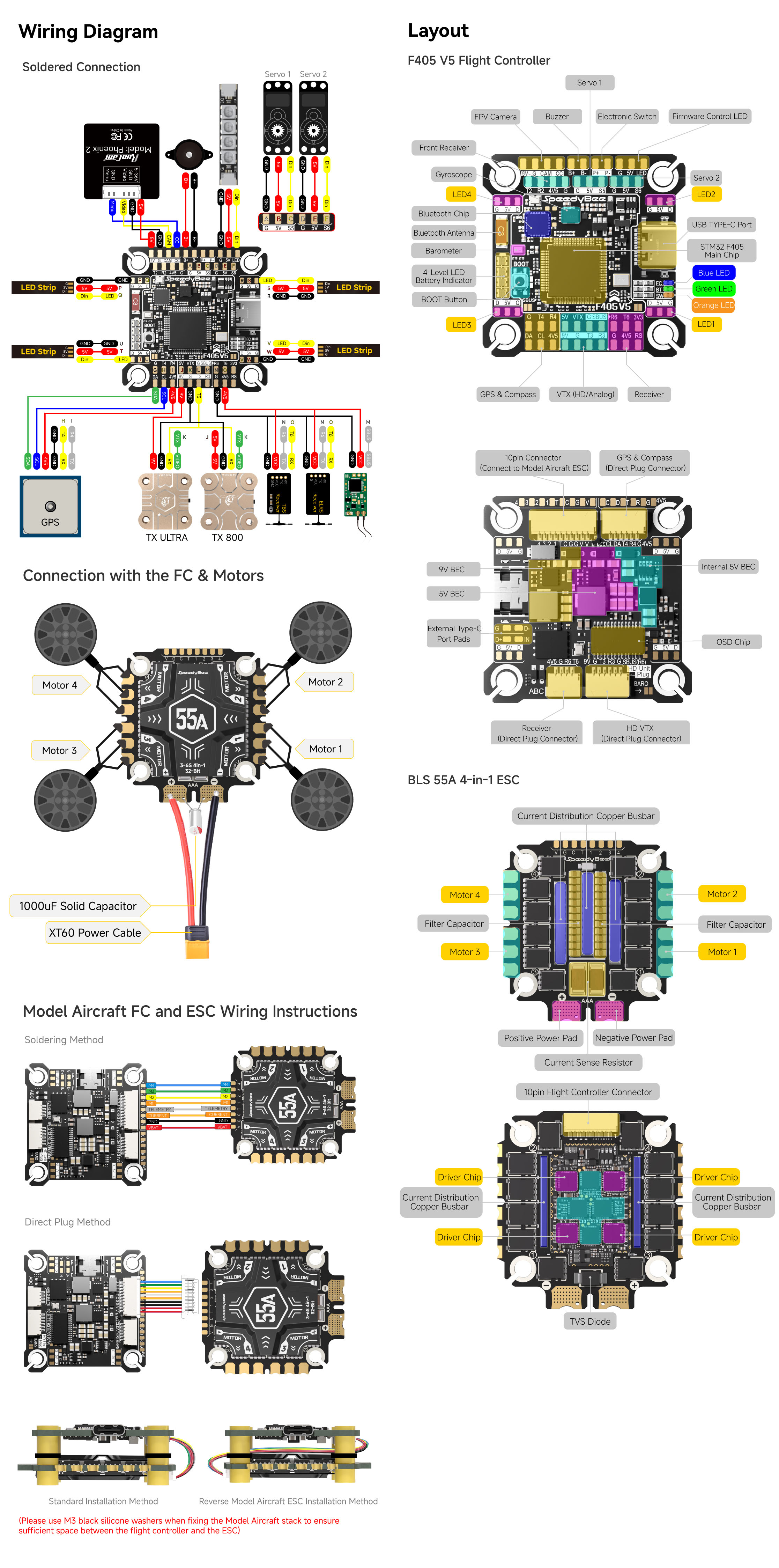

Schaltplan
