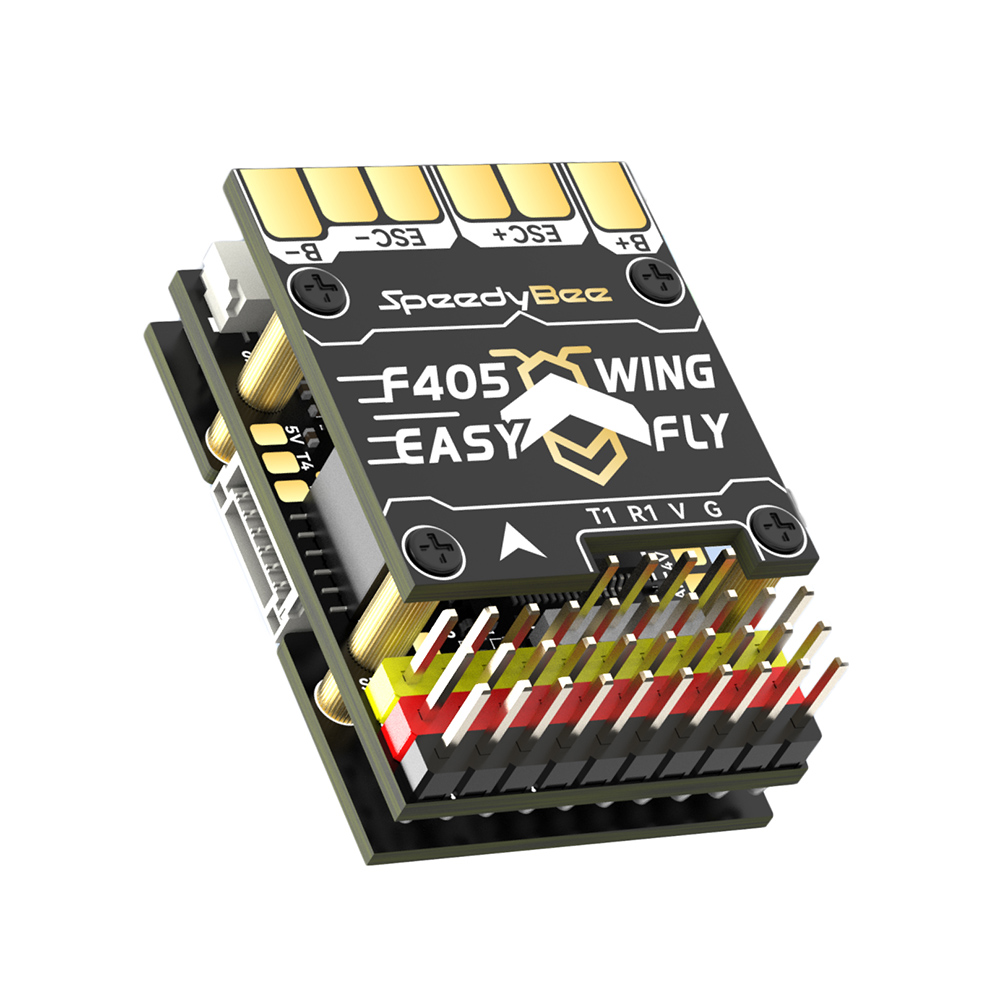

SpeedyBee F405 WING-MINI APP

Die SpeedyBee F405 WING-MINI APP ist ein Flugregler mit F405 Prozessor, der für Starrflügelflugzeuge entwickelt wurde. Das Board unterstützt iNAV und Ardupilot Firmware. Sein Hauptvorteil gegenüber anderen Boards ist das Wifi- und Bluetooth-Modul, mit dem das Board drahtlos eingerichtet werden kann. Dieses befindet sich auf einer externen separaten Platine zusammen mit einem USB-Anschluss und einem Piepser. Der USB-Anschluss kann daher an einem stets zugänglichen Ort platziert werden;

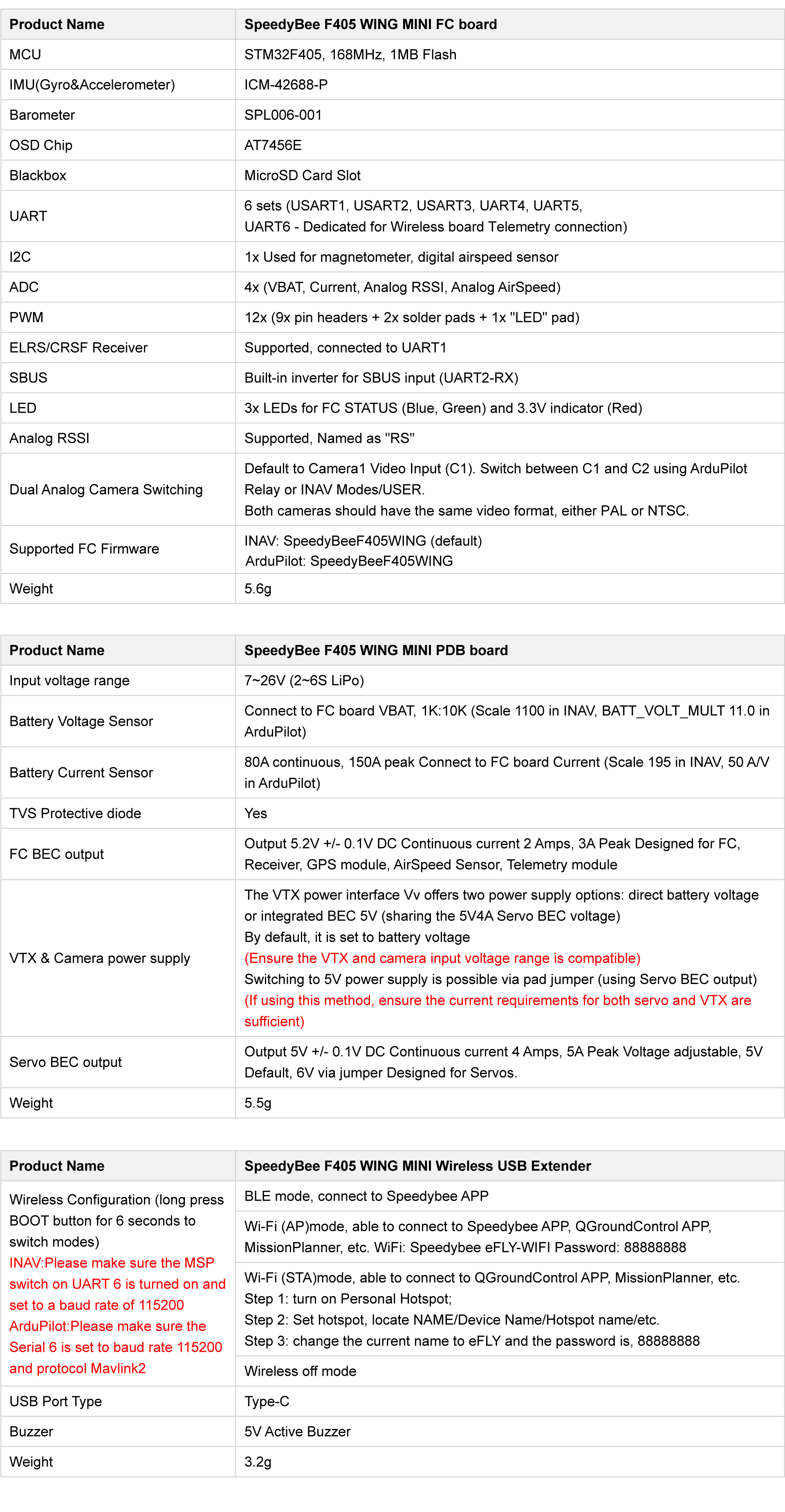

Das Board hat viele Anschlüsse für den Anschluss eines RC-Empfängers, Videoübertragung oder GPS, so dass man nicht löten muss. Für Fans von Lötverbindungen sind aber auch klassische Pads vorhanden. Das Board hat 6 UARTs, 11 PWM-Ausgänge. Es hat auch den Vorteil, dass es einen Eingang für zwei analoge Kameras hat, zwischen denen einfach umgeschaltet werden kann. Das gesamte Board besteht aus zwei Teilen. Ein Teil übernimmt die Flugsteuerung, der andere Teil ist Stromversorgung und beherbergt die BECs und die Spannungsverteilung. Der Steuerungsteil ist mit einem F405 Prozessor, einem ICM-42688-P Kreisel und einem SPL006 Barometer ausgestattet. Für analoge Kameras ist auch ein OSD-Chip vorhanden. Auf der Platine befindet sich ein SD-Kartenslot zur Aufzeichnung der Flugdaten. Sie müssen sich also keine Sorgen machen, dass Ihnen der Platz in der Blackbox ausgeht.

Das PDB-Board unterstützt die Stromversorgung durch 2-6S Lipo-Akkus und gegen Spannungsspitzen ist es mit TVS-Dioden ausgestattet. So deckt es eine breite Palette von Flugzeugen ab. Es enthält  beide Spannungs- und Stromsensoren. 2 unabhängige BECs sind auch ein großer Vorteil. Das erste 5V/2A für die Stromversorgung des Flugreglers, RC-Empfängers, GPS-Moduls und anderen Zubehörs. Das zweite einstellbare 5/6V - 4A zur Versorgung der Servos.
