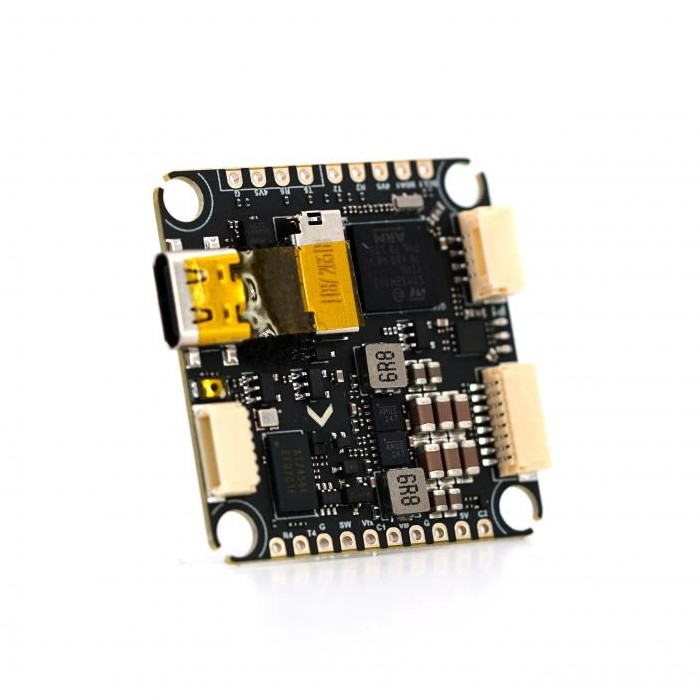

TBS Lucid H7 ist ein leistungsstarker Flugcontroller basierend auf dem Mikroprozessor STM32H743VIH6. Er unterstützt die Firmware Betaflight, iNav und Ardupilot und kann mit einem 2-8S LiPo-Akku betrieben werden. Die Platine verfügt über zwei IMUs (ICM42688) und ein DPS310-Barometer zur Höhenmessung.
Der Lucid H7 bietet zahlreiche Anschlussmöglichkeiten für Peripheriegeräte. Er verfügt über einen MicroSD-Kartenslot, 12 PWM-Ausgänge und einen Ausgang für LEDs. Zusätzlich sind zwei I2C-Busse und ein CAN-Bus vorhanden. Dank 6 ADC-Eingängen können zwei Spannungssensoren, zwei Stromsensoren, ein analoger Airspeed-Sensor und analoges RSSI angeschlossen werden. Die Platine bietet außerdem zwei umschaltbare Eingänge für analoge Kameras sowie einen 5V/2A BEC und 9V/2A BEC.
Hauptmerkmale
- MCU: STM32H743VIH6 mit 480 MHz, 1MB RAM und 2MB Flash
- Gyro: 2x ICM42688
- OSD Chip: AT7456E
- Barometer: Infineon DPS310
- PWM-Ausgänge: 13 Kanäle, einschließlich dedizierter LED.
- Blackbox: MicroSD-Kartensteckplatz
- Anzahl der UARTs: 7
- I2C-Bus: 2x
- CAN-Bus: 1x
- Analoge Eingänge: 6 ADC-Kanäle (VBAT, Strom, RSSI, analoge AirSpeed, Vbat2, Cur2).
- LED-Anzeigen: 3 LEDs (blau, grün für FC-Status, rot für 3,3V-Stromversorgung).
- Anschluss: USB-C (USB 2.0 Standard)
- Eingang für zwei Kameras
Inhalt
- 1x Flugsteuerung
- 1x Verbindungskabel
- 1x DJI Kabel
- 1x Schraubensatz
- 1x Softmount Kit
