TBS Lucid H7 Wing

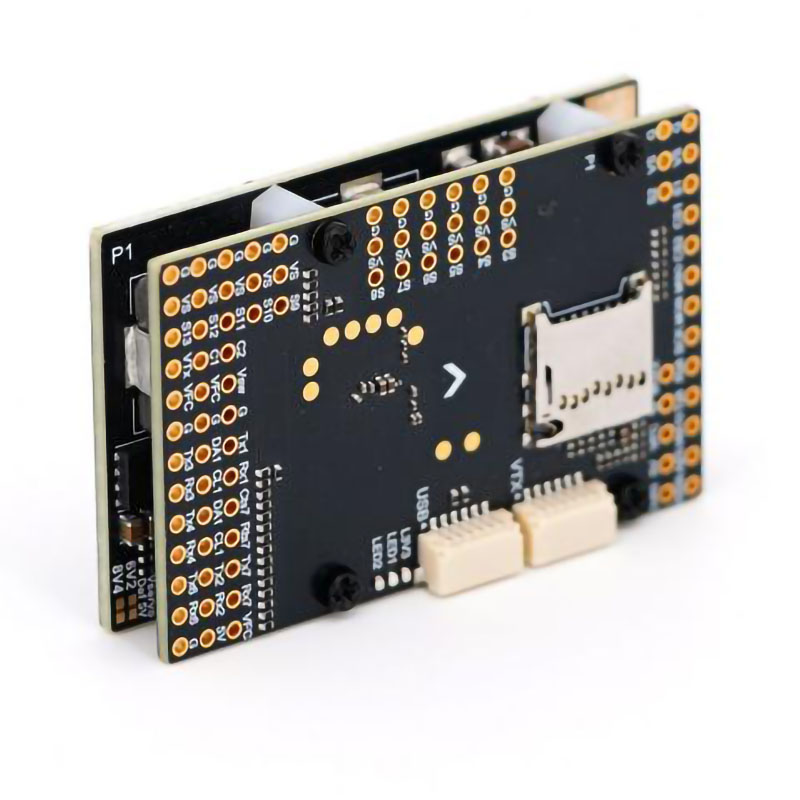

TBS Lucid H7 Wing ist eine Flugsteuerung für FPV-Flugzeuge, die hohe Leistung mit umfangreicher Konnektivität kombiniert und den Betrieb mit 3–12S LiPo-Akkus unterstützt. Die Platine ist kompatibel mit Betaflight, iNav und insbesondere Ardupilot. Die Einheit besteht aus drei Teilen: einer unteren PDB zur Stromverteilung, der Hauptsteuerplatine sowie einem externen USB-C-Anschluss mit Buzzer.

Im Kern arbeitet ein STM32H743-Prozessor, kombiniert mit zwei ICM42688-Gyroskopen und einem Infineon DPS310-Barometer. Für die Datenaufzeichnung steht ein microSD-Kartenslot zur Verfügung. Die Konnektivität umfasst 7 UARTs, 13 PWM-Ausgänge (inkl. LED-Unterstützung), einen CAN-Bus, zwei I2C-Busse und sechs analoge Eingänge. Für Analogvideo unterstützt die Platine den Anschluss von zwei Kameras mit elektronischem Umschalten.

Die untere PDB-Platine stellt einen 9/12V 5A BEC zur Versorgung von Videosendern oder Gimbals, einen 5V 3A BEC für Flugsteuerung, Empfänger, GPS und weitere Elektronik sowie einen einstellbaren 5/6/8,4V 8A BEC für Servos bereit. Zusätzlich ist ein Stromsensor integriert, der Ströme bis 165A dauerhaft und 240A Spitze messen kann.
