TBS Lucid Wing H743 AIO 50A AM32

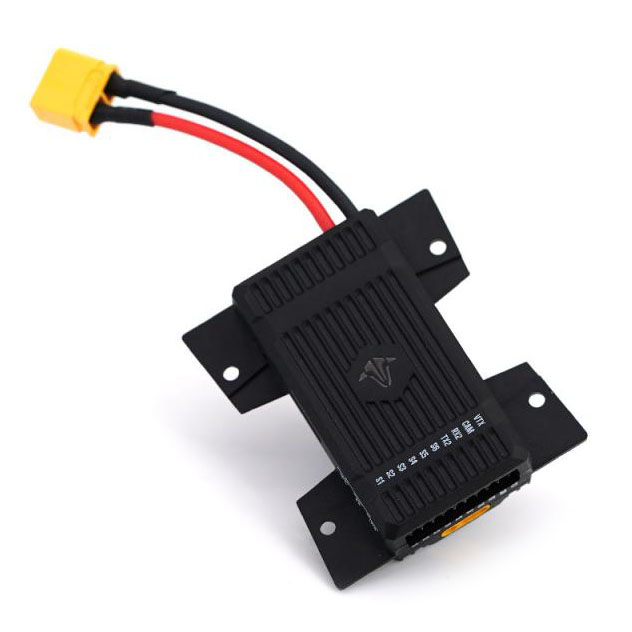

Das TBS Lucid Wing AIO 2–6S 50A ist ein komplettes All-in-One-Board, das für Flächenmodelle mit einer Spannweite von bis zu 1 m oder einem Startgewicht von etwa 1,5 kg entwickelt wurde. Die Einheit kombiniert Flugsteuerung, Regler und Stromverteilung in einem kompakten Kunststoffgehäuse mit effizienter Wärmeableitung. Dank der Anschlüsse für Servos, Kamera, VTX, GPS und USB lässt sich das System schnell und einfach installieren – ganz ohne Löten.

Die Flugsteuerung basiert auf einem STM32H743-Prozessor mit zwei ICM42688-Gyroskopen und einem DPS310-Barometer. Der AT7456E-OSD-Chip ermöglicht die Anzeige von Telemetriedaten direkt im analogen Videosignal, während digitale Videosignale über einen speziellen Anschluss eingespeist werden können. Blackbox-Flugdaten lassen sich auf einer microSD-Karte speichern. Das Board verfügt über 5 UARTs, 2 I2C-Busse und eine CAN-Schnittstelle zum Anschluss zusätzlicher Peripheriegeräte. Ein separates USB-C-Modul mit Buzzer erleichtert die Verbindung mit dem Computer. Die Steuerung ist mit den Firmwares ArduPilot und iNav kompatibel.

Die Stromversorgung erfolgt über zwei BEC-Schaltkreise – ein Haupt-BEC mit 5V/6V/7,2V und 5A für Servos sowie ein zusätzliches 5V/1A-BEC für GPS und Empfänger. Das Board ist für 2–6S LiPo-Akkus ausgelegt und misst Spannung und Strom. Ein Schalter ermöglicht die Auswahl der Servo-Ausgangsspannung.

Der integrierte Regler unterstützt Ströme bis zu 50A und nutzt die moderne AM32-Firmware. Der Motor wird über einen MR30-Stecker angeschlossen.

Das TBS Lucid Wing AIO 50A ist die ideale Wahl für den Bau eines leistungsstarken FPV-Flächenmodells mit einfacher Installation und Unterstützung moderner Systeme.
