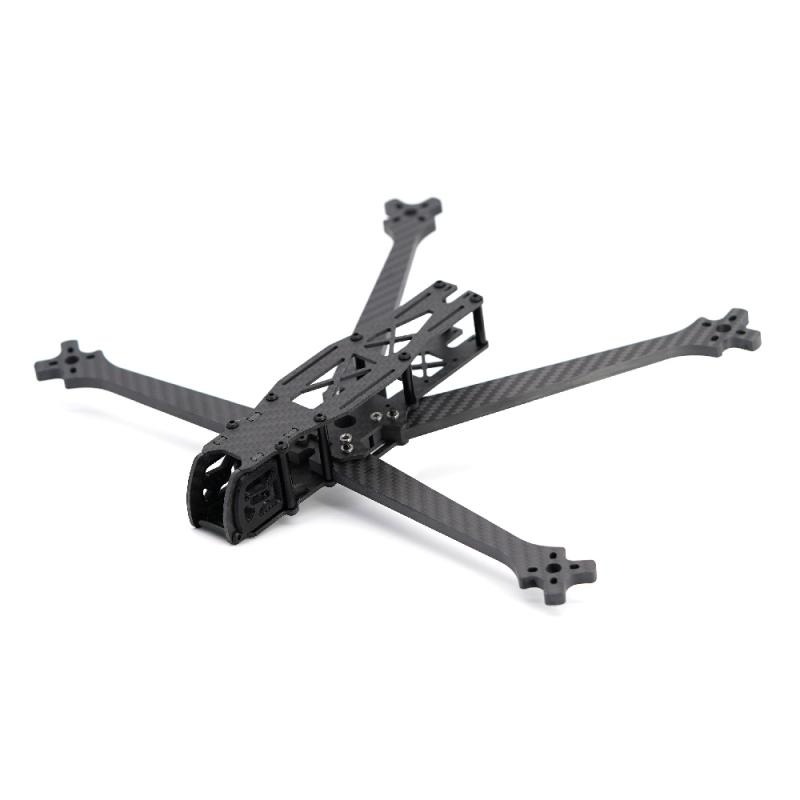

TBS Source One V6 7" DC

TBS Source One V6 ist ein 7"-FPV-Rahmen, der als Community-Projekt unter der Leitung von Team BlackSheep entwickelt wurde. Das Source One-Projekt ist Open Source und hat zum Ziel, einen robusten, gut dokumentierten und erschwinglichen Rahmen anzubieten. Die Konstruktionszeichnungen des Rahmens sind öffentlich zugänglich und können frei verwendet werden.

Der Rahmen verwendet eine Deadcat-Konfiguration, bei der die vorderen Ausleger weiter nach außen versetzt sind, sodass die Propeller nicht im FPV-Kamerabild zu sehen sind. Die Konstruktion ist auf Haltbarkeit ausgelegt, um häufige Abstürze und härtere Beanspruchung zu überstehen. Dank des großzügigen Platzangebots bietet er Raum für alle gängigen FPV-Komponenten und behält dennoch ein geringes Gesamtgewicht.

Der Rahmen verfügt über verstärkte 6-mm-Ausleger und unterstützt Stack-Montagen mit Lochabständen von 20×20 mm und 30,5×30,5 mm. Im Vergleich zur vorherigen Version wurde die Halterung der FPV-Kamera überarbeitet. Im hinteren Bereich wurden zusätzliche Befestigungslöcher für Videosender mit einem Abstand von 20×20 mm hinzugefügt.

Dank der offenen Entwicklung stehen 3D-Modelle und Zubehörteile zum einfachen Ausdrucken zur Verfügung.

Projektdaten

3D-gedrucktes Zubehör
