ToolkitRC M4 Pocket 80W

ToolkitRC M4 Pocket ist ein kompaktes Einkanal-Ladegerät ohne integriertes Netzteil für 1-4S LiPo-, LiHV- und LiFe-Akkus mit einer Leistung von bis zu 80W und einem Ladestrom von bis zu 5A. Es misst 80x40x30mm und wiegt 75g, sodass es in eine Tasche oder einen kleineren Rucksack passt und sich besonders für den Einsatz im Gelände eignet. Die Ausgangsanschlüsse XT60 und XT30 sind direkt im Ladegerät integriert, sodass Akkus ohne Ladekabel und Adapter angeschlossen werden können. Der Balancer-Anschluss befindet sich an der Seite.

Das Ladegerät hat kein integriertes Netzteil. Die Stromversorgung erfolgt entweder über XT60 mit Gleichspannung von 7-25V (max. 5A) aus einer externen Stromquelle oder einem Akku oder über USB-C (5-20V) mit Unterstützung der Schnellladeprotokolle QC, PD, AFC und FCP, also auch über einen USB-Adapter oder eine Powerbank. Die volle Leistung von 80W erfordert eine ausreichend leistungsstarke Stromquelle. Bei 4S-Akkus wird der Strom von 5A durch das Leistungslimit von 80W begrenzt, was das Display mit dem Symbol „P“ anzeigt. Der USB-C-Anschluss dient gleichzeitig als 5V/1A-Ausgang zum Laden eines Telefons oder eines anderen kleinen Geräts.

Die Bedienung erfolgt über eine einzige Taste. Durch kurzes Drücken wird der Ladestrom 1A, 2A, 3A oder 5A gewählt, durch langes Drücken die Zellendspannung: 4,20V (LiPo), 4,35V (LiHV), 3,85V (Lagerspannung, „Storage“) oder 3,60V (LiFe). Die Endspannungen können im Kalibrierungsmenü angepasst werden (TVC-Funktion) mit einer Genauigkeit von ±10mV, und die Messung der Zellenspannungen kann anhand eines präzisen Voltmeters manuell kalibriert werden. Nach jedem Einschalten ist das Ladegerät gesperrt („Lock“) und wird durch Drücken der Taste entsperrt, um unbeabsichtigte Änderungen des Akkutyps oder Stroms zu verhindern. Der Ladevorgang startet automatisch, sobald das Ladegerät eine Übereinstimmung der Spannung am Haupt- und Balancer-Anschluss erkennt. Der Balancer arbeitet mit einem Strom von 400mA und die Ladegenauigkeit liegt unter 0,005V. Wir empfehlen einen Ladestrom von 1-2C, beispielsweise 1-2A für einen 1000mAh-Akku, was die Lebensdauer des Akkus verlängert.

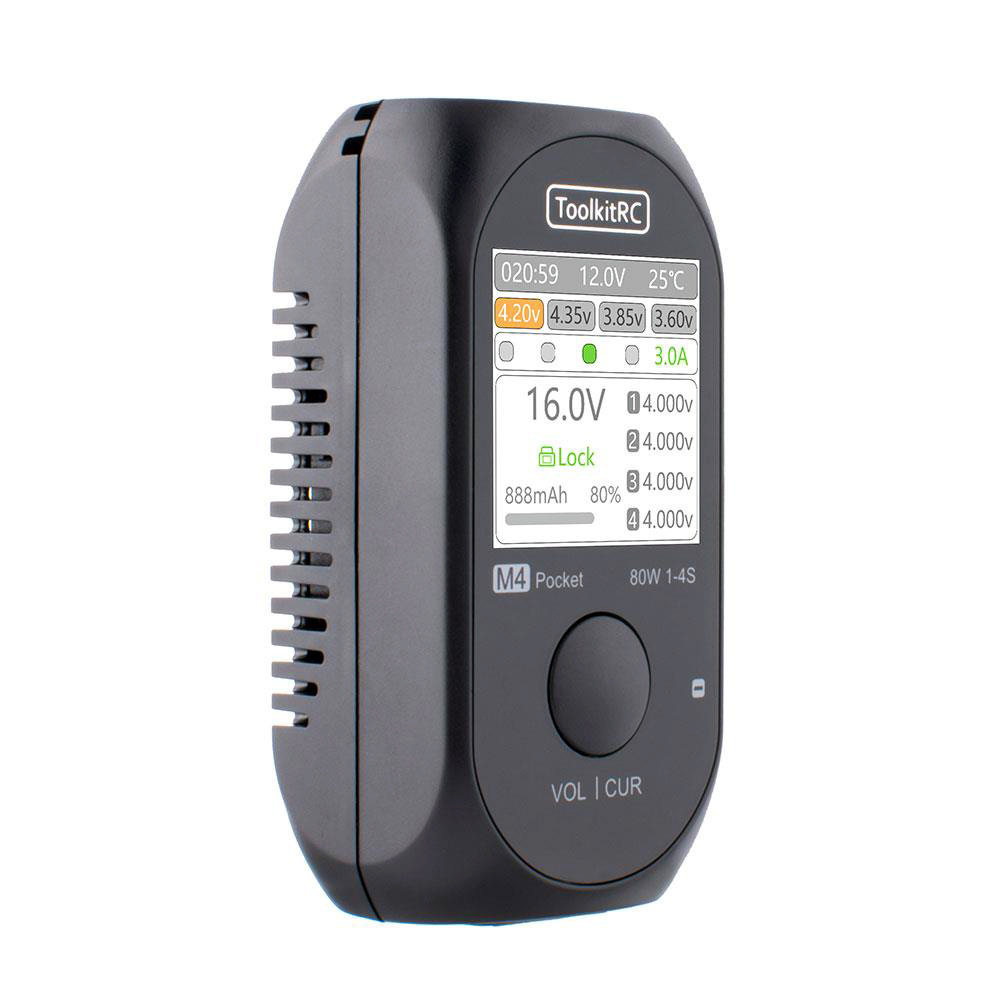

Das farbige 1,54" IPS-Display mit einer Auflösung von 240x240px zeigt Ladezeit, Eingangsspannung, Temperatur des Ladegeräts, Akkuspannung und die Spannung einzelner Zellen, Ladestrom sowie geladene Kapazität an. Es zeigt außerdem an, ob das Ladegerät den Strom aufgrund von Leistung oder Temperatur begrenzt. Die Wärme wird über Lüftungsöffnungen im Gehäuse abgeführt. Eine Entladefunktion wird vom Hersteller nicht angegeben.
