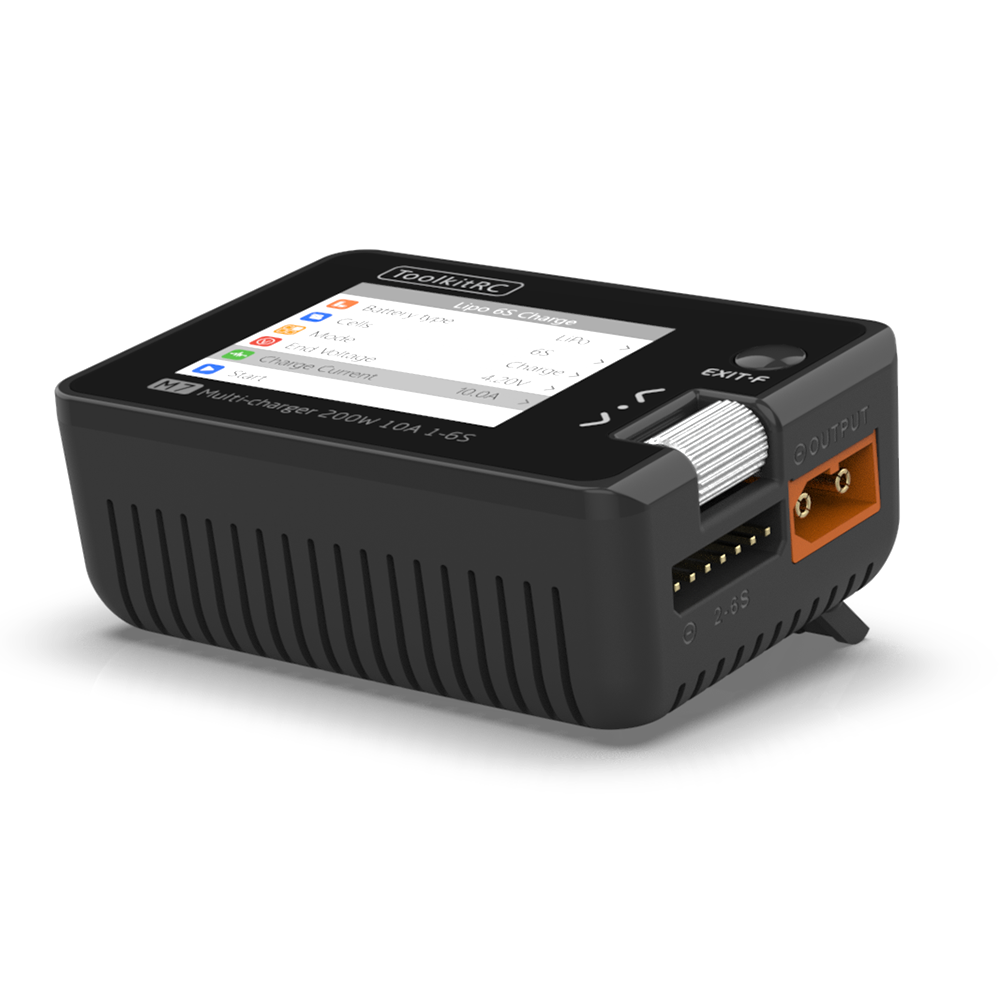

ToolkitRC M7 200W 10A

ToolkitRC M7 ist ein kompaktes Einkanalladegerät ohne integriertes Netzteil für 1-6S LiPo-, LiHV-, LiFe- und Li-Ion-Akkus, 1-16S NiMH und 1-10S Bleiakkus. Es ist der Nachfolger des weit verbreiteten M6-Ladegeräts: Bei gleichen Abmessungen von 73x51x27mm und einem Gewicht von 90g bietet es ein Drittel mehr Leistung. Es lädt mit bis zu 200W und 0,1-10A, was für das vollständige Laden von 6S-Akkus sowie das parallele Laden kleinerer Packs ausreicht, und passt dennoch in die Tasche eines Rucksacks. Damit eignet es sich als Hauptladegerät für die Werkstatt und den Einsatz im Gelände.

Das Ladegerät hat kein integriertes Netzteil und wird über XT60 mit Gleichspannung von 7-28V (max. 12A) aus einer externen Stromquelle oder einem größeren Akku versorgt, beispielsweise einem 6S LiPo oder einer Autobatterie. Bei Stromversorgung aus einem Akku funktioniert die rekuperative Entladung („recycle“) mit bis zu 200W (10A), wobei die Energie des entladenen Akkus in den Eingangsakku zurückgeführt wird; mit derselben Leistung kann auch in eine am Eingang angeschlossene externe Last entladen werden. Die interne Wärmeentladung beträgt nur 10W (3A) und eignet sich daher eher zum Versetzen von Akkus in den Lagerungsmodus („storage“) als zur schnellen Entladung. Für Lithium-Packs verfügt es über einen Balancer mit 400mA (2-6S) und einer Genauigkeit unter 5mV, kann die Zellendspannung (TVC) und den Storage-Modus einstellen und misst den Innenwiderstand der Zellen im Bereich von 1-100mΩ. Es bietet außerdem einen Modus für intelligente Drohnenakkus („smart battery“), die vor dem Laden aktiviert werden müssen.

Den Ladestatus, also Spannung und Innenwiderstand einzelner Zellen, Strom, Leistung, geladene Kapazität und Zeit, zeigt ein farbiges 2" IPS-Display mit einer Auflösung von 320x240px, das auch draußen bei Tageslicht gut ablesbar ist. Die Bedienung erfolgt über ein Drehrad und eine Taste.

Neben dem Laden dient es als Diagnosewerkzeug für FPV-Elektronik: Über die Servo-Pins misst es PWM-, PPM- und SBUS-Signale (z. B. zur Kontrolle des Empfängerausgangs) und generiert dieselben Signale, sodass es als Servo-Tester und ESC-Tester funktioniert. Gleichzeitig arbeitet es als geregeltes Netzteil mit einstellbarer Spannung von 1-28V und Strom von 1-10A (CC+CV) mit Überstromschutz, der innerhalb von 5ms reagiert. Der USB-Anschluss auf der Rückseite liefert 5V/2,1A zum Laden eines Telefons oder einer Kamera und dient zur Firmware-Aktualisierung: Das Ladegerät wird als USB-Laufwerk mit dem Computer verbunden, auf das die neue Datei kopiert wird. Der Hersteller entwickelt die Firmware weiterhin, neuere Versionen ergänzten z. B. das Zyklisieren von Lithium-Akkus, einen eigenen Akkutyp mit einer Zellenspannung von 2-5V oder Natrium-Akkus. Schutzfunktionen überwachen interne Temperatur, Ladezeit und Ladekapazität, der Lüfter wird temperaturabhängig eingeschaltet und nach Abschluss des Ladevorgangs kann das Ladegerät mit denselben Einstellungen automatisch den nächsten angeschlossenen Akku laden.
