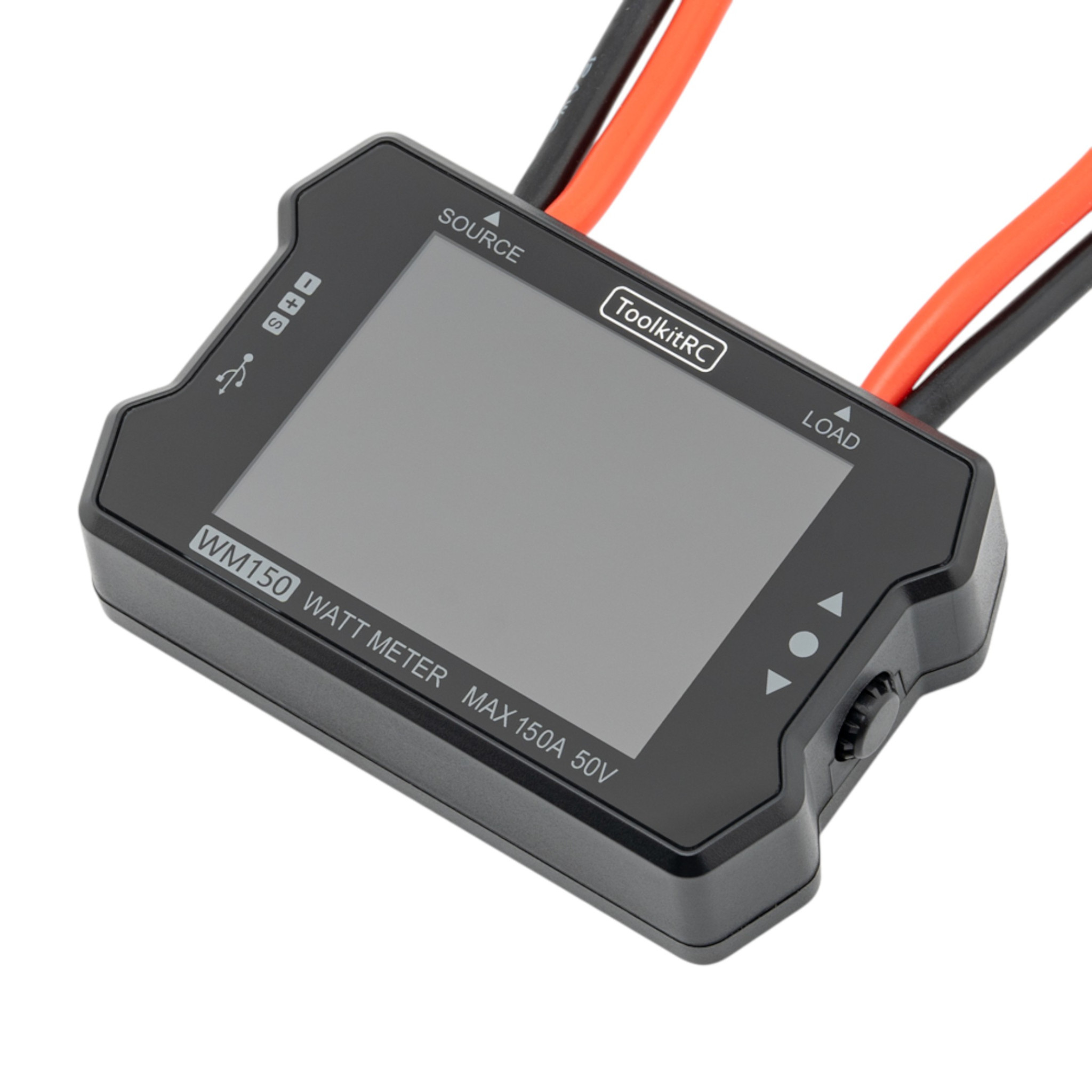

ToolkitRC WM150 Wattmeter 1-50V/150A

ToolkitRC WM150 ist ein digitales Wattmeter zur Messung von Spannung, Strom und Leistung in Stromkreisen von RC-Modellen und FPV-Drohnen. Es wird zwischen der Quelle (Akku) und dem Verbraucher angeschlossen und zeigt so die tatsächliche Stromaufnahme des Antriebs, Reglers oder des gesamten Modells an. Es arbeitet im Bereich von 1-50V und misst Strom bis 150A mit einer Genauigkeit von 10mA. Es kann außerdem ein PWM-Signal zur Steuerung eines Reglers oder Servos erzeugen und eignet sich daher auch zum Testen von Motoren und Propellern auf dem Tisch ohne Sender und Empfänger.

Auf der Rückseite befinden sich vier Anschlüsse: der Eingang SOURCE für die Quelle, der Ausgang LOAD für den Verbraucher, ein Signalanschluss und USB. Die Stromversorgung erfolgt direkt über die Messquelle. Wenn die Eingangsspannung niedriger als 6V ist, benötigt es zusätzlich Stromversorgung über USB (5V/1A), andernfalls startet es nicht oder löst einen Niederspannungsalarm aus. Mit USB-Stromversorgung können auch Niederspannungskreise gemessen werden, beispielsweise mit einem 1S-Akku.

Die Werte werden auf einem farbigen 2,4" TFT-Display mit einer Auflösung von 320x240 angezeigt. Links befindet sich eine analoge Stromanzeige, in der Mitte eine Balkenanzeige der Leistung in Watt und rechts numerische Daten: Eingangsspannung, verbrauchte Kapazität, Messzeit in Sekunden und Parameter des Ausgangs-PWM-Signals. Die Kapazität wird fortlaufend addiert und die Einheit automatisch umgeschaltet – bis 1Ah in mAh, darüber in Ah. Im unteren Bereich des Displays wird der Stromverlauf am Ausgang über die Zeit dargestellt, wodurch Stromspitzen, beispielsweise bei schnellem Gasgeben, gut sichtbar sind.

Das Ausgangs-PWM-Signal hat eine feste Periode von 20ms (50Hz) und eine Pulsbreite von 1000-2000µs mit einer Genauigkeit von 1µs. Die Pulsbreite wird mit dem Drehknopf auf der Vorderseite eingestellt, durch Drücken des Knopfs wird der Wert gesperrt. Der Knopf dient somit als Gashebel: Der Regler wird an den Signalanschluss angeschlossen, das Wattmeter in die Stromversorgung eingeschleift, und beim stufenlosen Gasgeben sind Stromaufnahme und Motorleistung mit dem jeweiligen Propeller sichtbar. Aus Sicherheitsgründen überprüft das Wattmeter nach dem Einschalten die Stellung des Knopfs. Befindet sich der Knopf nicht auf Minimum, wird eine Warnung angezeigt und das Gerät funktioniert erst, nachdem der Knopf auf Minimum gedreht wurde.

Die Firmware wird über USB aktualisiert: Nach dem Anschluss an einen Computer meldet sich das Wattmeter als USB-Flash-Laufwerk mit dem Namen Toolkit an, auf das lediglich die Aktualisierungsdatei von der Website des Herstellers kopiert werden muss. Das Wattmeter misst 80x54x23 mm und wiegt 120g.

Wichtiger Hinweis: Beim Anschließen der Quelle muss die Polarität beachtet werden. Die maximale Eingangsspannung beträgt 50V und der maximale Strom 150A. Das Wattmeter darf nicht bei Hitze, Feuchtigkeit oder in brennbarer bzw. explosionsgefährdeter Umgebung verwendet werden und darf nicht unbeaufsichtigt in Betrieb bleiben. Nach Abschluss der Messung empfehlen wir, die Quelle zu trennen.
