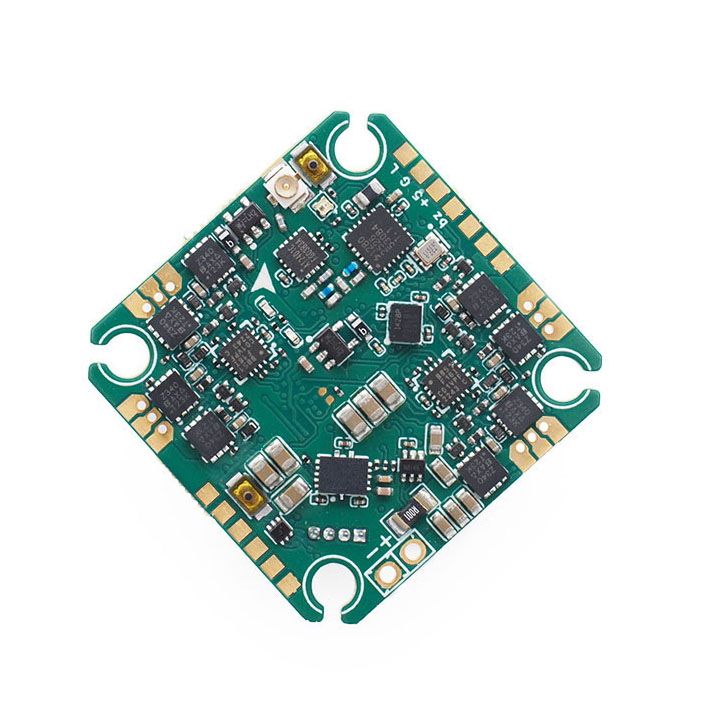

TunercFPV EZ3 1-2S HD AIO ist eine kompakte AIO-Platine für Toothpicks und Cinewhoops mit digitaler Videoübertragung. Die AIO-Platine integriert Flugsteuerung, ESCs und UART ELRS-Empfänger in einem.
Die Flugsteuerung basiert auf dem AT32F435-Prozessor, ergänzt durch das ICM42688P-Gyroskop. Die Platine verfügt außerdem über 8MB Speicher für Blackbox und ein integriertes DPS310-Barometer zur Höhenmessung. Sie hat ein 5V/0.5A BEC zur Stromversorgung der Platine selbst und des möglichen GPS-Moduls sowie ein 9V/2A BEC zur Stromversorgung digitaler Videoüberträger. Die Platine verwendet einen externen USB-C-Anschluss.
Die ESCs verwenden die Bluejay-Firmware und können Ströme von bis zu 12A verarbeiten. Sie sind für Motoren bis zur Größe 1404 geeignet. Die Platine ermöglicht die Stromversorgung durch 1-2S Lipo/LiHV-Batterien mit einer Spannungsreihe von 3.2–8.9V. Sie beinhaltet auch einen Stromsensor.
Der integrierte ELRS-Empfänger ist über UART verbunden und kann wie jeder externe ELRS-Empfänger vollständig konfiguriert werden. Darüber hinaus ist der Empfänger mit einem PA (Leistungsverstärker) und LNA (rauscharmen Verstärker) ausgestattet. Die ELRS-Antenne wird über einen IPEX1-Anschluss angeschlossen.
Hauptmerkmale
- Eingangsspannung: 3.20-8.9V (1-2S LIPO/LIHV)
- MCU: AT32F435CGU7
- IMU: ICM42688P
- Barometer: DPS310
- Blackbox-Speicher: 8MB
- BEC: 5V/0.5A, 9V/2A
- RC-Empfänger: ELRS (UART2)
- Antenne-Anschluss: IPEX1
- FC-Firmware: Betaflight (TUNERCF435) Quicksilver (tunercf435)
- ELRS MCU: ESP32-C3FH4
- ELRS Firmware: TUNERC 2.4GHz nano PA RX
- ESC MCU: EFM8BB51
- ESC Firmware: Bluejay C-X-50
- ESC-Strom: 12A
- Stromsensor: Ja (Skalierung 500)
- Befestigungslöcher: 25.5x25.5mm M2 (mit Softmount)
- Größe: 33x33mm
- Gewicht: 6.7g
Die Handbücher
Inhalt
- 1x EZ3 1S-2S HD AIO
- 1x XT30-Anschluss mit Kabel
- 1x Set von Softmounts
- 1x ELRS-Antenne
- 1x Externer USB-Anschluss
