VAS Helical 5.8GHZ - 71mm LHCP SMA

VAS Helical ist eine Richtantenne mit linksdrehender zirkularer Polarisation LHCP, SMA-Anschluss und einem Gewinn von 9,5 dBic für den Bereich 5600-5980MHz. Sie ist für die Empfangsseite von FPV-Brillen, einer Groundstation oder eines Diversity-Empfängers bestimmt. Der Frequenzbereich deckt alle gängigen 5.8GHz-Kanäle ab.

Die Helical-Antenne hat einen zu einer Spirale gewickelten Strahler über einem Metallreflektor. Zwischen den Windungen befindet sich Luft, die als Dielektrikum geringere Verluste aufweist als Glasfaser bei flachen Patch-Antennen – die helical erreicht daher bei vergleichbaren Abmessungen eine höhere Effizienz. Der Gewinn wird durch die Anzahl der Windungen bestimmt, dieses Modell hat fünf. In der VAS-Reihe ist dies die mittlere Größe zwischen dem Drei-Windungs-Modell mit 7,5 dBic und der zehnwindigen Black Cannon mit 12,5 dBi c.

Der Abstrahlwinkel beträgt 105°, der -3-dB-Abfall tritt bei einer Abweichung von ±32,5° von der Achse auf. Für eine Richtantenne ist das ein großer Abstrahlbereich. Die Antenne ist tolerant gegenüber Bewegungen des Modells und der Kopfposition und erfordert kein genaues Ausrichten, was sie ideal für die Montage direkt an der Brille macht. Dennoch bleibt sie richtungsabhängig und wir empfehlen nicht, sie als einzige Empfangsantenne zu verwenden. Ideal ist die Kombination an einem Diversity-Empfänger mit einer omnidirektionalen Antenne, zum Beispiel VAS Ion Pro oder Victory (separat erhältlich). Die Richtantenne sorgt für Reichweite und Signaldurchdringung durch Bäume und Gebäude, die omnidirektionale deckt die nähere Umgebung sowie Start und Landung ab.

Die zirkulare Polarisation unterdrückt Reflexionen („multipath“) und Signale der entgegengesetzten Polarisation. Das vom Hersteller angegebene Axialverhältnis beträgt 0,82.

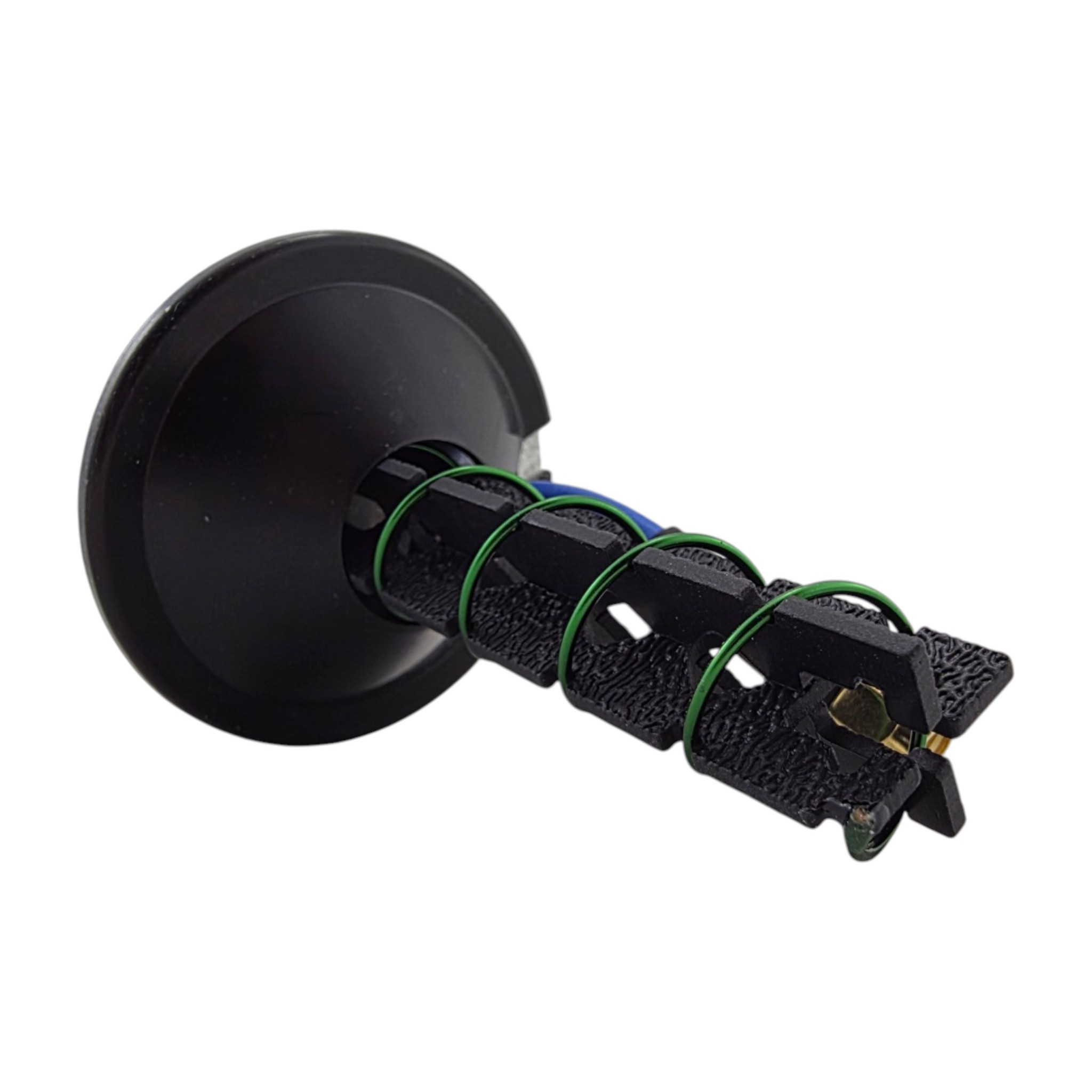

Die Spirale besteht aus isoliertem Draht, der auf einen Kunststoffträger über einem runden Reflektor gewickelt ist. Die Antenne wird über ein halbsteifes Koaxialkabel mit geradem SMA-Anschluss verbunden. Das Kabel behält seine vorgegebene Form selbstständig, sodass die Antenne nach der Befestigung an der Brille keine zusätzliche Stütze benötigt und nicht nach unten kippt. Für Empfänger mit RP-SMA-Anschluss ist ein Adapter im Lieferumfang enthalten. Der mitgelieferte Kunststoffschlüssel VAS Finger Wrench dient zum Festziehen des Anschlusses ohne Werkzeug.

Video Aerial Systems (VAS) ist ein US-amerikanisches Unternehmen, das sich auf die Entwicklung und Herstellung von Antennen spezialisiert. Es wurde 2011 von Alex Greve gegründet, der in der FPV-Community als IBCrazy bekannt ist. Das Unternehmen besitzt mehrere eigene Patente, und ihre Antennen gehören zur absoluten Spitzenklasse.
