VAS Crosshair Xtreme HDZero 5.8GHz - 22mm RHCP 90° SMA 2pcs

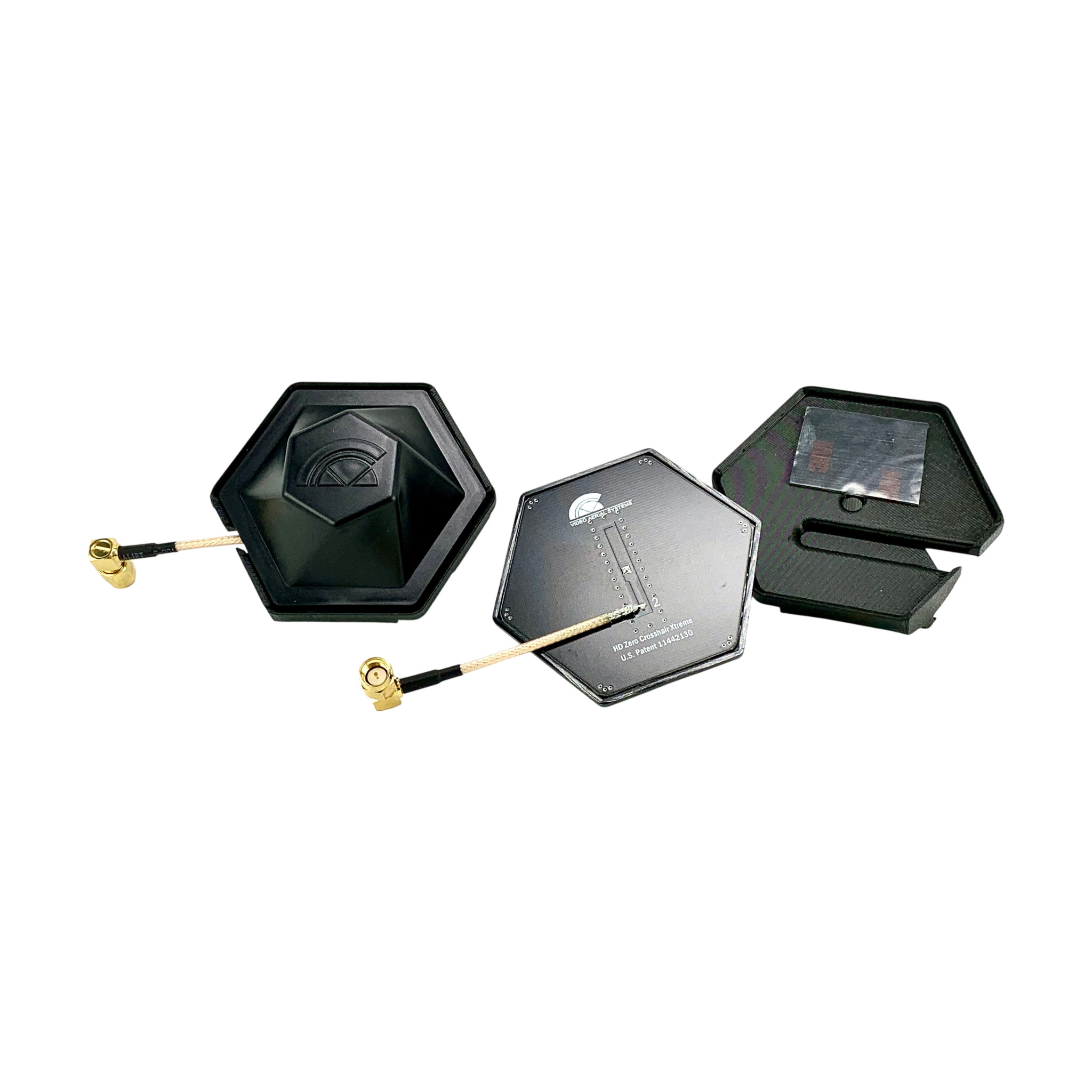

VAS Crosshair Xtreme Pair ist ein Paar gerichteter Antennen mit rechtsdrehender Polarisation RHCP, einem SMA male 90°-Anschluss und einem Gewinn von 10,25 dBic für das Band 5300-6400 MHz. Das Set ist direkt für die HDZero Goggle V1/V2 vorbereitet und enthält einen linken und rechten Halter, der einfach auf das Schienensystem („rail system“) der Brille geschoben wird. Die Antenne arbeitet mit analoger und digitaler Bildübertragung im 5.8 GHz-Band.

HDZero arbeitet mit zwei unabhängigen Empfängern, einem auf der linken und einem auf der rechten Seite der Brille, und setzt aus beiden Signalen das resultierende Bild zusammen. Das Crosshair Xtreme Pair nutzt diese Architektur für räumliche Diversität — beide Antennen zeigen nach vorn vor den Piloten, also dorthin, wo Reichweite und Signaldurchdringung am meisten benötigt werden, und sind zugleich voneinander versetzt, sodass sie sich bei Reflexionen und teilweiser Abschattung gegenseitig ergänzen.

Die Antenne basiert auf der patentierten Technologie des Vektor-Phasings („vector-phasing“), geschützt durch das Patent US11442130. Sie verleiht dem übertragenen Signal eine gleichmäßige Rotation und begrenzt kurze Aussetzer, die der Empfänger bei anderen Antennen als Bildzerfall wahrnimmt. Das gemessene Axialverhältnis 0,99 bedeutet eine sehr saubere zirkulare Polarisation, wodurch die Antenne Reflexionen und Signale mit entgegengesetzter Polarisation effektiver unterdrückt. Das breite Band deckt neben den üblichen 5.8 GHz-Kanälen auch den niedrigeren 5.3 GHz- und den oberen 6 GHz-Bereich ab.

Der Abstrahlwinkel beträgt 120°, der -3 dB-Abfall tritt erst bei einer Abweichung von ±30° von der Achse auf. Für eine Richtantenne ist das ein ungewöhnlich breiter Bereich. Die Antenne ist tolerant gegenüber Bewegungen des Modells und der Kopfhaltung und erfordert kein präzises Ausrichten, was für die Montage direkt an der Brille entscheidend ist. Dennoch bleibt sie eine Richtantenne und wir empfehlen nicht, sie als einzige Empfängerantenne zu verwenden. Der Hersteller empfiehlt, sie an den oberen Anschlüssen der Brille durch omnidirektionale VAS Victory-Antennen (separat erhältlich) zu ergänzen. Richtantennen sorgen für Reichweite und Signaldurchdringung durch Bäume und Gebäude, omnidirektionale Antennen decken die nähere Umgebung, Starts und Landungen ab.

Die Halter sind 3D-gedruckt und werden in Schwarz geliefert. Falls eine andere Farbe benötigt wird oder der Halter beschädigt wird, hat VAS ein 3D-Modell zum Selbstdruck veröffentlicht und empfiehlt dafür PLA+ oder PETG wegen der besseren Hitzebeständigkeit in der Sonne.

Video Aerial Systems (VAS) ist ein US-amerikanisches Unternehmen, das sich auf die Entwicklung und Herstellung von Antennen spezialisiert hat. Es besitzt mehrere eigene Patente, und ihre Antennen gehören zur absoluten Spitze.
